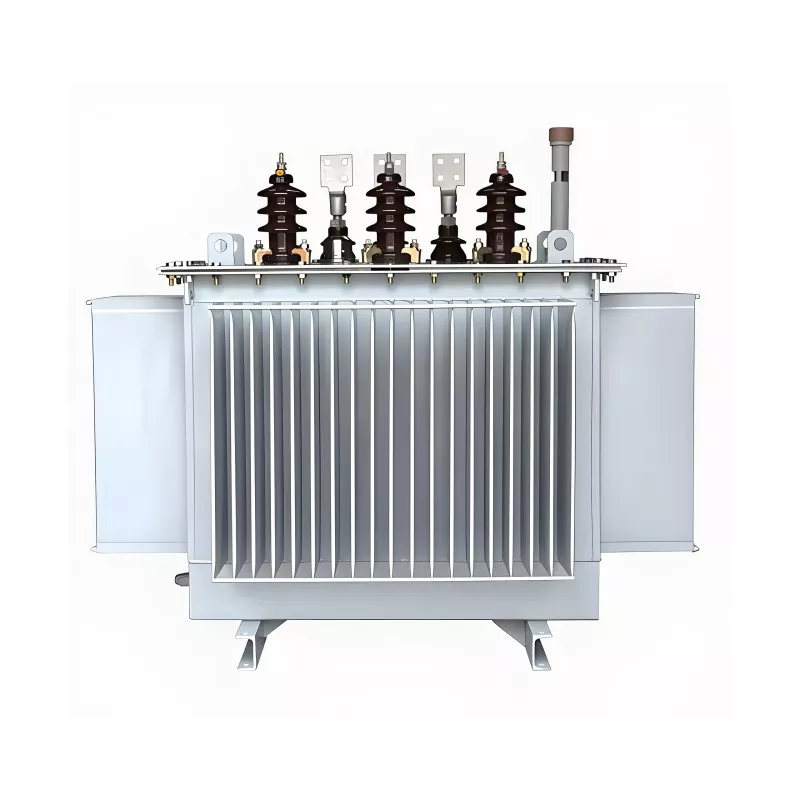

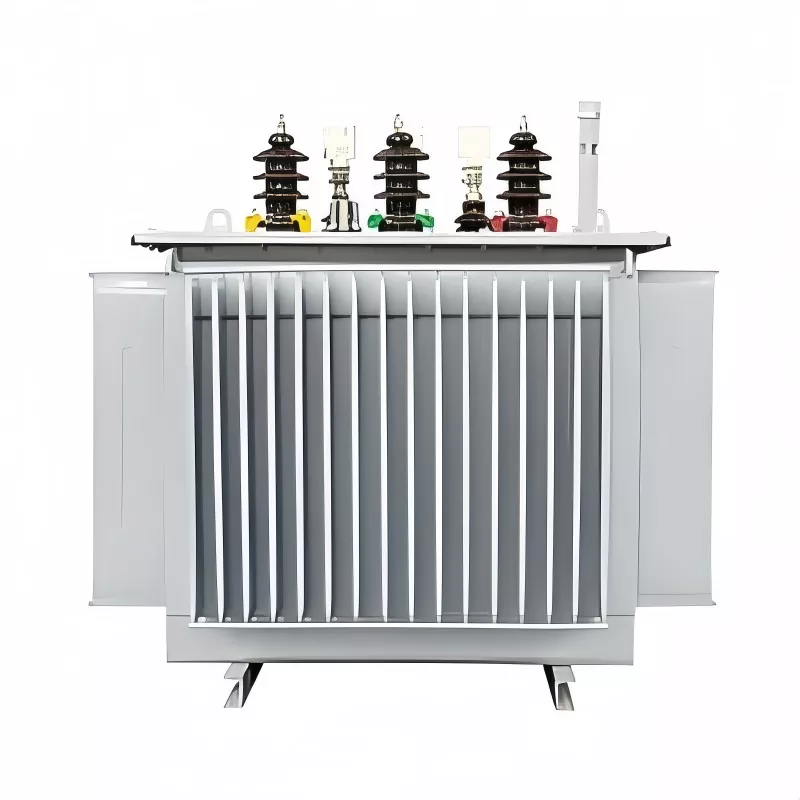

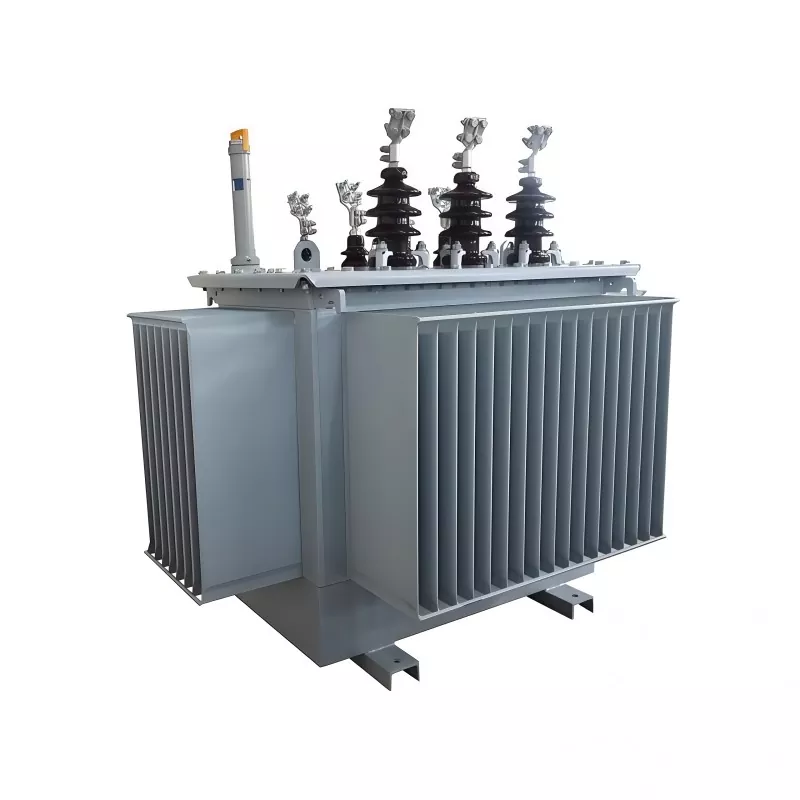

100KVA 20KV تھری فیز آئل میں ڈوبا ہوا ٹرانسفارمر

یہ 100KVA 20KV تھری فیز آئل ایمرسڈ ٹرانسفارمر، جو چین میں گوانجیان کے ذریعہ تیار کیا گیا ہے، اپنے Yzn5 کنکشن گروپ کی وجہ سے نمایاں ہے۔ یہ ایک کنکشن کنفیگریشن ہے جہاں ہائی وولٹیج وائنڈنگ اسٹار کنکشن (Y کنکشن) کو اپناتی ہے، کم وولٹیج وائنڈنگ زگ زیگ کنکشن کا استعمال کرتی ہے (ڈیلٹا کنکشن سے ماخوذ)، کم وولٹیج سائیڈ پر نیوٹرل پوائنٹ نکالا جاتا ہے، اور ہائی اور لو وولٹیج وائنڈنگز کے درمیان فیز رشتہ کو "کلاک میتھڈ" کا استعمال کرتے ہوئے شناخت کیا جاتا ہے۔

یہ تھری فیز ٹرانسفارمر ہمارے صارفین درست مشین ٹول ورکشاپس میں استعمال کرتے ہیں جو اعلیٰ پاور سپلائی کوالٹی کا مطالبہ کرتے ہیں، جو ہارمونک مداخلت کی وجہ سے سامان کی خرابیوں کو کم کرنے کے لیے کام کرتے ہیں۔

یہ عام طور پر انسٹال ہوتا ہے:

صنعتی بجلی کی تقسیم کے نظام

دیہی بجلی کے منصوبے

چھوٹے سب اسٹیشنز

انفراسٹرکچر اور تعمیراتی سائٹس

کمرشل اور یوٹیلیٹی پاور نیٹ ورکس

خشک قسم کے ٹرانسفارمرز کے مقابلے میں، تیل میں ڈوبے ہوئے ٹرانسفارمرز کولنگ کی بہتر کارکردگی اور زیادہ اوورلوڈ مزاحمت فراہم کرتے ہیں، جو انہیں آؤٹ ڈور اور ہیوی ڈیوٹی ایپلی کیشنز کے لیے زیادہ موزوں بناتے ہیں۔

کلیدی خصوصیات اور فوائد

1. 20KV میڈیم وولٹیج سسٹمز میں مستحکم کارکردگی

20KV ڈسٹری بیوشن نیٹ ورکس کے لیے ڈیزائن کیا گیا ہے، گرڈ کے اتار چڑھاؤ کے حالات میں بھی مستحکم وولٹیج کی تبدیلی اور قابل اعتماد آپریشن کو یقینی بناتا ہے۔ یہ مجموعی طور پر پاور سسٹم کے استحکام اور سامان کے تحفظ کو بہتر بناتا ہے۔

2. کم توانائی کے نقصان کے ساتھ اعلی کارکردگی

آپٹمائزڈ کور اور وائنڈنگ ڈیزائن نمایاں طور پر بغیر لوڈ اور بوجھ کے نقصانات کو کم کرتا ہے، جس سے طویل مدتی توانائی کی کھپت اور آپریشنل اخراجات کو کم کرنے میں مدد ملتی ہے۔

3. مضبوط گرمی کی کھپت کے لیے تیل میں ڈوبی ہوئی کولنگ

ONAN تیل میں ڈوبا ہوا کولنگ سسٹم گرمی کو موثر طریقے سے ہٹانے کو یقینی بناتا ہے، مسلسل فل لوڈ آپریشن کی حمایت کرتا ہے اور موصلیت کی عمر کو بڑھاتا ہے۔

4. زیادہ اوورلوڈ اور شارٹ سرکٹ کی طاقت

صنعتی ماحول کے لیے بنایا گیا، یہ موٹر سٹارٹ اپ اضافے اور شارٹ سرکٹ کے دباؤ کو برداشت کرتا ہے، بھاری بوجھ کے حالات میں محفوظ اور مستحکم آپریشن کو یقینی بناتا ہے۔

5. کومپیکٹ ڈھانچہ، آسان تنصیب

سادہ تنصیب اور کم دیکھ بھال کی ضروریات کے ساتھ خلائی بچت کا ڈیزائن، جو اسے نئے اور ریٹروفٹ پاور ڈسٹری بیوشن دونوں منصوبوں کے لیے موزوں بناتا ہے۔

پروڈکٹ پیرامیٹر

آپریٹنگ ماحول کے تقاضے

1۔ درجہ حرارت کی حد

◦ معیاری آپریشن: -25℃ ~ 45℃

◦ طویل مدتی مسلسل آپریشن کے لیے محیطی درجہ حرارت 40℃ سے زیادہ نہیں ہونا چاہیے (ONAN کولنگ کو یقینی بنانے کے لیے کارکردگی)۔

2. رشتہ دار نمی

◦ زیادہ سے زیادہ 95% (25℃ محیط درجہ حرارت پر)

3. اونچائی

◦ معیاری موافقت: ≤1000m سطح سمندر سے اوپر

◦ ہائی-اونچائی حسب ضرورت: ≤3000m (بہتر موصلیت اور بہتر گرمی کی کھپت کے ساتھ، اختیاری)۔

4. انسٹالیشن سائٹ

◦ انڈور یا آؤٹ ڈور (آؤٹ ڈور انسٹالیشن کے لیے IP23 پروٹیکشن گریڈ کی ضرورت ہوتی ہے، اختیاری؛ انڈور ڈیفالٹ IP20)۔

- آتش گیر، دھماکہ خیز، سنکنار گیسوں اور دھول کے ذرائع سے دور رہیں۔

◦ کوئی شدید کمپن (وائبریشن ایکسلریشن ≤0.1g) یا مکینیکل اثر نہیں ہے۔

5. وینٹیلیشن کی حالت

◦ وینٹیلیشن کی مناسب جگہ: قدرتی ہوا کی گردش کے لیے ٹرانسفارمر کے ارد گرد ≥0.5m کلیئرنس (اس کے لیے اہم ONAN کولنگ)۔

◦ زیادہ گرم ہونے سے بچنے کے لیے ہوا کے بہاؤ کے بغیر بند جگہوں سے پرہیز کریں۔

6. پاور گرڈ ماحولیات

◦ تعدد کی مطابقت: 50Hz / 60Hz ڈبل فریکوئنسی موافقت پذیر۔

◦ وولٹیج کا اتار چڑھاؤ: مستحکم آپریشن کو یقینی بنانے کے لیے درجہ بند ان پٹ وولٹیج (20KV) کا ≤±5%۔

یہ کون سے مسائل حل کرتا ہے؟

حقیقی بجلی کی تقسیم کے نظام میں، سامان کی خرابی اکثر غیر مستحکم وولٹیج، اوورلوڈ اضافے، اور گرمی کے جمع ہونے کی وجہ سے ہوتی ہے۔

یہ ٹرانسفارمر حل کرنے کے لیے ڈیزائن کیا گیا ہے:

● 20KV میڈیم وولٹیج نیٹ ورکس میں وولٹیج کی عدم استحکام

● صنعتی نظاموں میں بار بار موٹر شروع ہونے کا اثر

● مسلسل آپریشن کے دوران زیادہ گرم ہونے کے مسائل

● طویل مدتی بجلی کی تقسیم میں توانائی کا نقصان

● سخت بیرونی ماحول میں ناقابل اعتماد کارکردگی

سسٹم کی سطح کے ان مسائل کو حل کرکے، یہ مطالبہ کرنے والی ایپلی کیشنز میں مستحکم اور موثر بجلی کی فراہمی کو یقینی بناتا ہے۔

ہماری فیکٹری

شیٹ میٹل ورکشاپ

ورق سمیٹنے والی ورکشاپ

سمیٹنے والی ورکشاپ

سمیٹنے والی اوون ورکشاپ

ٹرانسفارمر اسمبلی ورکشاپ

ٹرانسفارمر کمیشننگ ورکشاپ

تیل میں ڈوبے ہوئے ٹرانسفارمر کا انتخاب کیوں کریں؟

خشک قسم کے ٹرانسفارمرز کے مقابلے میں، تیل میں ڈوبے ہوئے ٹرانسفارمرز پیش کرتے ہیں:

● بہتر گرمی کی کھپت کی کارکردگی

● زیادہ اوورلوڈ کی گنجائش

● طویل آپریشنل عمر

● بھاری بوجھ کے تحت زیادہ مستحکم کارکردگی

20KV ڈسٹری بیوشن سسٹم کے لیے، آئل ڈوبی ڈیزائن اکثر بیرونی اور صنعتی ایپلی کیشنز کے لیے ترجیحی حل ہوتا ہے۔

کوالٹی کنٹرول اور مینوفیکچرنگ کی یقین دہانی

ہر ٹرانسفارمر کو کوالٹی کنٹرول کے سخت طریقہ کار کے تحت بنایا گیا ہے تاکہ مستحکم کارکردگی اور حفاظت کی تعمیل کو یقینی بنایا جا سکے۔

جانچ میں شامل ہیں:

● معمول کی برقی کارکردگی کی جانچ

● موصلیت مزاحمت کی جانچ

● درجہ حرارت میں اضافہ ٹیسٹ

● لوڈ اور بغیر بوجھ کے نقصان کی جانچ

● شارٹ سرکٹ تشخیص کا مقابلہ کرتا ہے۔

مینوفیکچرنگ عالمی منڈیوں میں وشوسنییتا کو یقینی بنانے کے لیے بین الاقوامی معیارات کی پیروی کرتی ہے۔

دیکھ بھال اور سروس کی زندگی

100KVA 20KV تھری فیز آئل میں ڈوبا ہوا ٹرانسفارمر کم دیکھ بھال کی ضروریات کے لیے ڈیزائن کیا گیا ہے۔ مناسب تنصیب اور متواتر معائنہ کے ساتھ، سروس کی زندگی 20-25 سال سے تجاوز کر سکتی ہے۔

تجویز کردہ دیکھ بھال میں شامل ہیں:

● تیل کی حالت کی باقاعدہ جانچ

● ٹرمینل کنکشن کا معائنہ

● درجہ حرارت کی نگرانی

● بیرونی اجزاء کی صفائی

اکثر پوچھے گئے سوالات

1. کیا یہ ٹرانسفارمر 24 گھنٹے مسلسل چل سکتا ہے؟

جی ہاں، یہ ریٹیڈ لوڈ کے حالات میں مسلسل آپریشن کے لیے ڈیزائن کیا گیا ہے۔

2. کیا 100KVA ٹرانسفارمر بیرونی تنصیب کے لیے موزوں ہے؟

ہاں، تیل میں ڈوبے ہوئے ٹرانسفارمرز انڈور اور آؤٹ ڈور دونوں ماحول کے لیے موزوں ہیں۔

3. کیا وولٹیج کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں، پرائمری اور سیکنڈری وولٹیجز کو پروجیکٹ کی ضروریات کی بنیاد پر اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

4. 20KV سسٹم کی مطابقت کا بنیادی فائدہ کیا ہے؟

یہ کم ٹرانسمیشن نقصان کے ساتھ درمیانے وولٹیج ڈسٹری بیوشن نیٹ ورکس میں مستحکم انضمام کی اجازت دیتا ہے۔

100KVA 20KV تھری فیز آئل ایمرسڈ ٹرانسفارمر میڈیم وولٹیج پاور ڈسٹری بیوشن سسٹم کے لیے ایک قابل اعتماد اور موثر حل ہے۔ اپنی مضبوط اوورلوڈ صلاحیت، کم توانائی کے نقصان کے ڈیزائن، اور پائیدار تیل میں ڈوبی ہوئی کولنگ ڈھانچہ کے ساتھ، یہ دنیا بھر میں صنعتی اور یوٹیلیٹی ایپلی کیشنز کے لیے مستحکم طویل مدتی کارکردگی فراہم کرتا ہے۔
