SWER سنگل پول ماونٹڈ ٹرانسفارمر

Zhejiang Guangbian Electric Power Technology Co., Ltd کا SWER سنگل پول ماؤنٹڈ ٹرانسفارمر ایک اعلی کارکردگی والا ڈسٹری بیوشن حل ہے جسے سنگل وائر ارتھ ریٹرن (SWER) دیہی اور دور دراز کے پاور سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ ٹرانسفارمر مینوفیکچرنگ کی 20 سال سے زیادہ کی مہارت اور عالمی معیارات کے ساتھ مکمل تعمیل کے ساتھ، Guangbian آف گرڈ اور کمزور گرڈ ماحول کے لیے مستحکم، محفوظ، اور لاگت سے مؤثر وولٹیج کی تبدیلی فراہم کرتا ہے۔

SWER سنگل پول ماونٹڈ ٹرانسفارمر کیا ہے؟

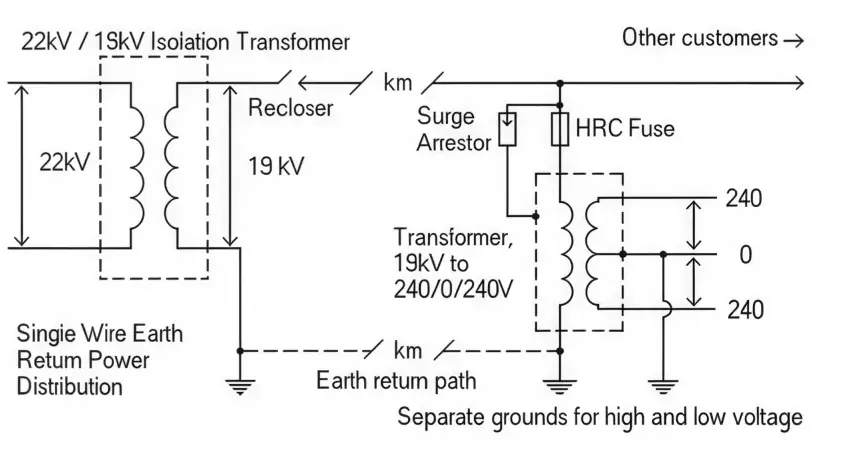

ایک SWER سنگل پول ماؤنٹڈ ٹرانسفارمر ایک خصوصی پول ماونٹڈ ڈسٹری بیوشن ٹرانسفارمر ہے جو سنگل وائر ارتھ ریٹرن سسٹم میں استعمال ہوتا ہے، عام طور پر دیہی بجلی کے منصوبوں میں تعینات کیا جاتا ہے جہاں روایتی تھری فیز انفراسٹرکچر دستیاب نہیں ہوتا ہے۔

یہ رہائشی، زرعی اور چھوٹے صنعتی ایپلی کیشنز کے لیے درمیانے وولٹیج کی تقسیم کی طاقت کو قابل استعمال کم وولٹیج پر مؤثر طریقے سے نیچے کر دیتا ہے۔

یہ ریموٹ گرڈ میں بڑے پیمانے پر استعمال ہوتا ہے اس کی وجہ سے:

● آسان تنصیب کا ڈھانچہ

● بنیادی ڈھانچے کی لاگت میں کمی

● لمبی دوری کی تقسیم میں اعلی کارکردگی

● دیہی علاقوں میں مضبوط موافقت

اس SWER ٹرانسفارمر کو کیا مختلف بناتا ہے؟

زیادہ تر معیاری ٹرانسفارمرز SWER آپریٹنگ اصولوں کو ذہن میں رکھتے ہوئے ڈیزائن نہیں کیے گئے ہیں۔ نتیجہ؟ قبل از وقت موصلیت کی خرابی، وولٹیج کی عدم استحکام، ناکام معائنے، اور سروس کی زندگی میں تیزی سے کمی۔ گوانجیبیان نے اس یونٹ کو خاص طور پر SWER نیٹ ورکس کے مطالبات کے لیے بنایا ہے - ان درد کے نکات کو زمین سے ختم کرنا۔

اس یونٹ کو کیا سیٹ کرتا ہے؟

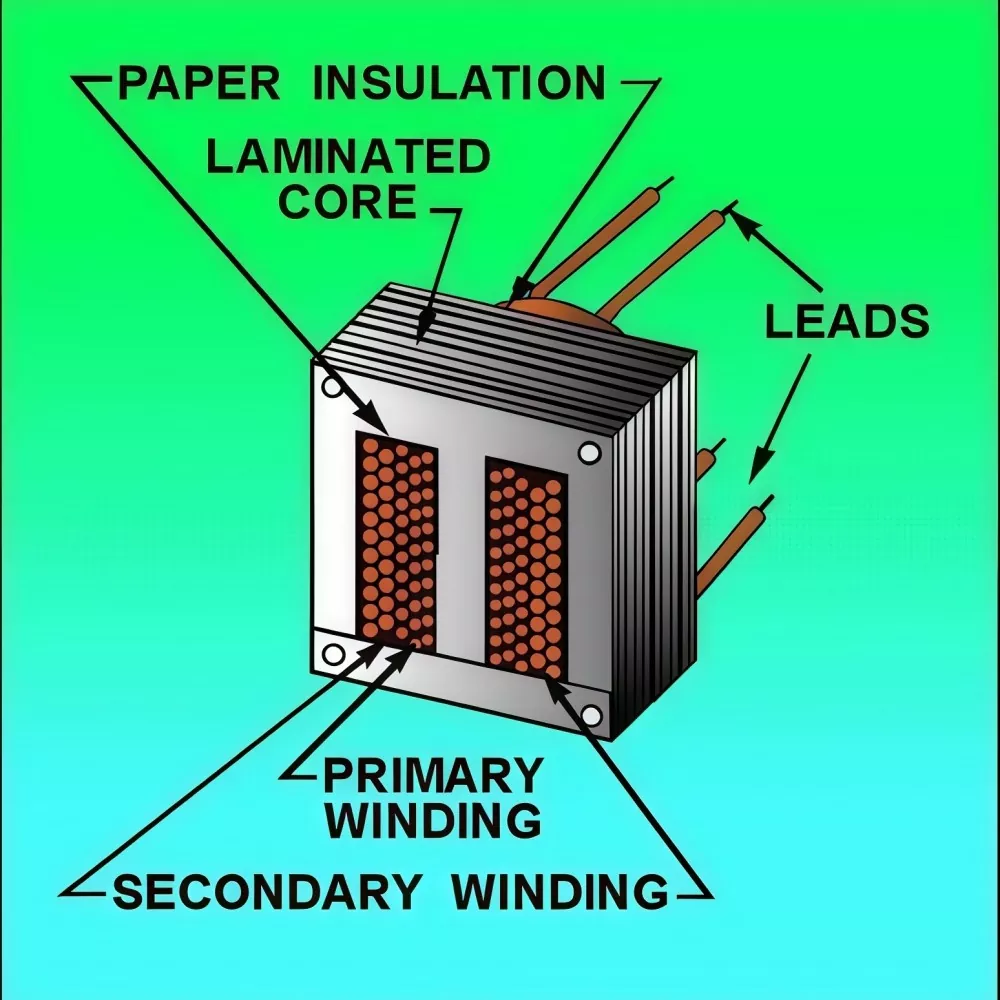

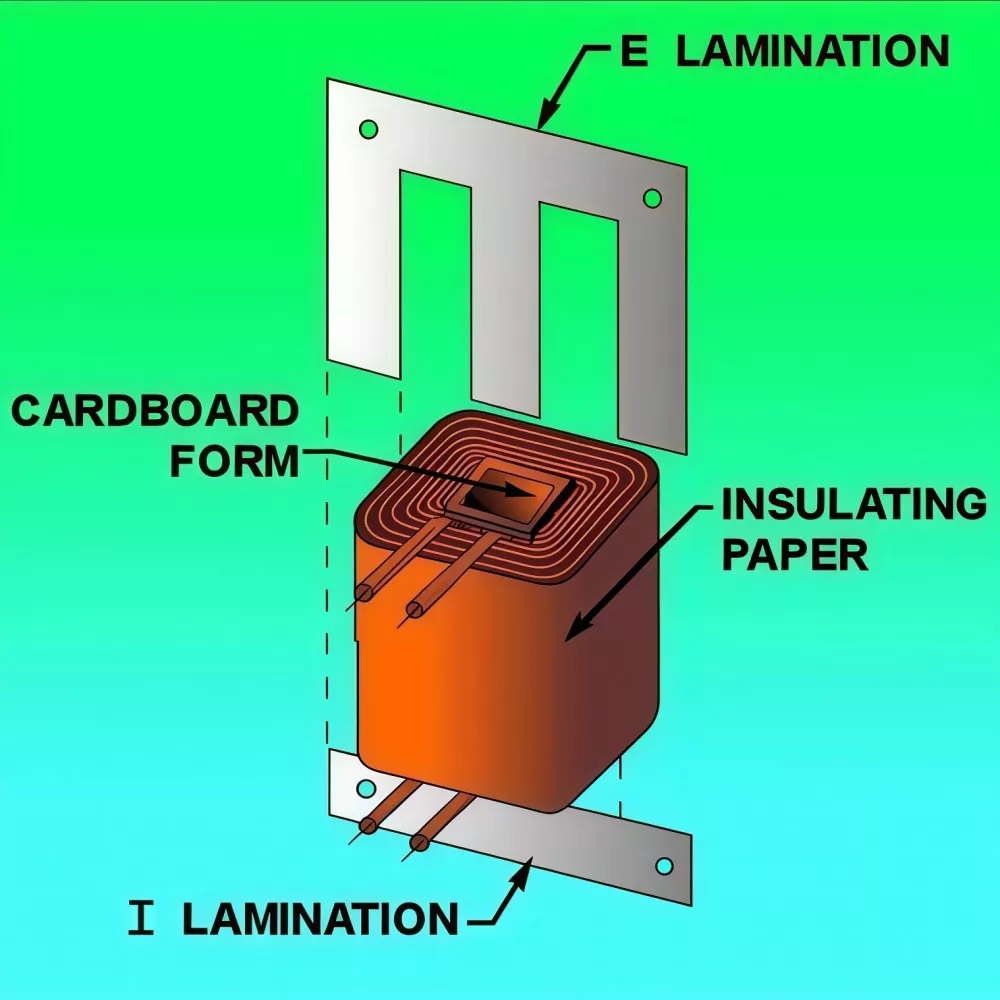

SWER ڈیوٹی کے لیے ونڈنگ ڈیزائن:

SWER سنگل پول ماؤنٹڈ ٹرانسفارمر کی وائنڈنگ کو یکساں موصلیت کا ڈھانچہ استعمال کرنے کی بجائے SWER کے مخصوص وولٹیج کے حالات کے لیے بہتر بنایا گیا ہے۔

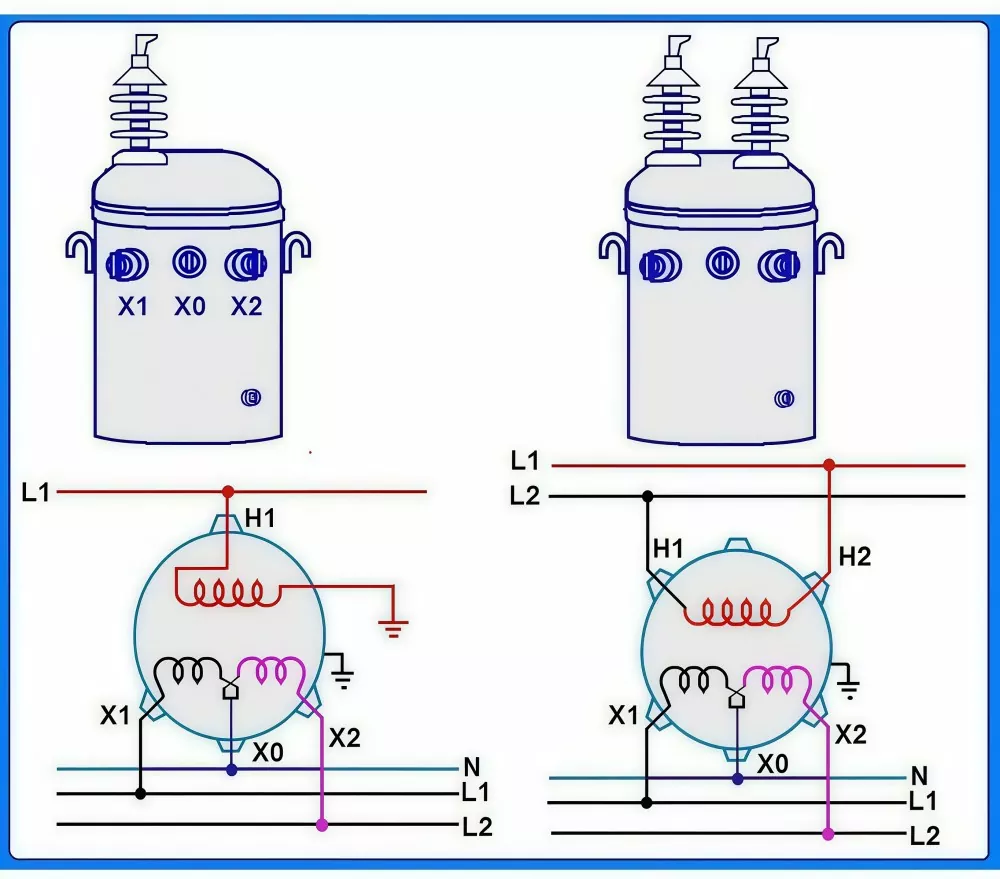

A ٹرمینل (لائن) سے X ٹرمینل (زمین) تک تدریجی موصلیت کا ڈیزائن

ایک ٹرمینل مسلسل لائن وولٹیج کے دباؤ کے لیے مضبوط کیا گیا ہے۔

پروگریسو موصلیت اصل سمیٹنے والی وولٹیج کی سطح سے مماثل ہے۔

براہ راست قطب گراؤنڈ کنکشن کے لیے X ٹرمینل کو مضبوط کیا گیا۔

معیاری ٹرانسفارمرز کے برعکس، غیر متناسب SWER وولٹیج کے حالات کے لیے بنایا گیا ہے۔

یہ ڈیزائن دیہی SWER ڈسٹری بیوشن سسٹم میں وشوسنییتا اور موصلیت کی حفاظت کو بہتر بناتا ہے۔

روایتی سنگل فیز ٹرانسفارمرز دونوں ٹرمینلز میں یکساں نیم موصلیت کا استعمال کرتے ہیں۔ SWER ڈیوٹی میں، اس کا مطلب ہے کہ موصلیت کا دباؤ بنیادی طور پر دوگنا ہو جاتا ہے- اور ناکامی عام طور پر 3-5 سال کے اندر ہوتی ہے۔ GUANGBIAN کا سرشار طریقہ ٹرانسفارمر کی پوری سروس لائف کے دوران موصلیت کے دباؤ کو ڈیزائن کی حدود میں رکھتا ہے۔

گراؤنڈنگ سیٹ اپ وولٹیج کو کیسے مستحکم رکھتا ہے؟

● بڑے گراؤنڈنگ ٹرمینل کراس سیکشن زمین کے راستے کی مزاحمت کو کم کرتا ہے اور موجودہ واپسی کے استحکام کو بہتر بناتا ہے

● کم مزاحمت ڈھیلے کنکشن کے خطرات اور مقامی حد سے زیادہ گرمی کو روکنے میں مدد کرتی ہے۔

● ±2% کے اندر آؤٹ پٹ وولٹیج کے اتار چڑھاؤ کے ساتھ ایک مستحکم بند لوپ SWER موجودہ راستے کو یقینی بناتا ہے

● وائنڈنگز IEC A/X ٹرمینل لیبلنگ کے معیارات کی پیروی کرتے ہیں، وائرنگ کی غلطیوں کو روکتے ہیں جیسے کہ الٹ پولرٹی اور درست SWER انسٹالیشن کو یقینی بنانا

لانگ ڈسٹنس وولٹیج ریگولیشن:

● 5-پوزیشن بغیر لوڈ ٹیپ چینجر (18kV–20kV رینج) سے لیس

● طویل SWER ڈسٹری بیوشن لائنوں میں وولٹیج گرنے کی تلافی کرتا ہے۔

● شروع سے آخر تک مستحکم 240V آؤٹ پٹ کو برقرار رکھتا ہے۔

● تمام ٹیپ سیٹنگز IEC درستگی کے معیارات کے تحت فیکٹری کیلیبریٹ ہیں۔

یہ طویل فاصلے کے دیہی بجلی کے نیٹ ورکس میں مسلسل کارکردگی اور بہاو کے آلات کی حفاظت کو یقینی بناتا ہے۔

یہ کس طرح مشکل حالات میں برقرار رہتا ہے؟

تیل میں ڈوبی ہوئی سیل بند ہاؤسنگ پانی اور دھول کو باہر رکھتی ہے، درجہ حرارت کے جھولوں کو سنبھالتی ہے، اور UV کی نمائش کو روکتی ہے۔ یہ -40 ° C سے لے کر +55 ° C تک چلتا ہے - لہذا اونچائی پر مرتفع، کھلی چراگاہیں، جنگل والے علاقے اور صحرائی فلیٹ بغیر کسی خاص ترمیم کے اس کی آپریٹنگ ونڈو میں آتے ہیں۔

ONAN کولنگ - تیل قدرتی ہوا قدرتی کے لیے مختصر ہے - بغیر پنکھے، نہ پمپ، کسی بھی چیز پر انحصار نہیں کرتا جو گھومتا ہے یا ختم ہوتا ہے۔ اسے کھمبے سے باندھنے کے بعد، یہ کافی حد تک اپنا خیال رکھتا ہے۔ قریب ترین سروس ٹرک سے دور کام کرنے والے عملے کے لیے، جو یونٹ کی زندگی سے کہیں زیادہ دیکھ بھال کے اخراجات کا ترجمہ کرتا ہے۔

بین الاقوامی معیارات کو پورا کرنا

ہر یونٹ کو IEC 60076 پر ڈیزائن، بنایا گیا اور ٹیسٹ کیا گیا ہے جو پاور ٹرانسفارمرز کے لیے عالمی سطح پر تسلیم شدہ معیار ہے۔ فیکٹری کے فرش سے کاغذی کارروائی اور سراغ لگانے کی صلاحیت موجود ہے۔

فیکٹری ٹیسٹ کی مکمل رپورٹیں ہر ٹرانسفارمر کے ساتھ آتی ہیں — مفید ہے جب آپ پروجیکٹ پر بولی لگا رہے ہوں یا آپ کو معائنہ صاف کرنے کی ضرورت ہو۔

SWER سسٹم سنگل فیز گراؤنڈ فالٹس کو معیاری گرڈز سے مختلف انداز میں دیکھتے ہیں۔ اس ٹرانسفارمر کو ان خرابی کے حالات میں پورے 2 سیکنڈ کے لیے اپنے ریٹیڈ کرنٹ سے 20 گنا زیادہ لینے کے لیے درجہ بندی کی گئی ہے — جب معیاری لائن پروٹیکشن کے ساتھ جوڑا بنایا جاتا ہے، تو یہ خرابیوں کو تیزی سے صاف کرتا ہے اور نقصان کو سامان سے دور رکھتا ہے۔

یہ کہاں استعمال ہوتا ہے؟

SWER سنگل پول ماؤنٹڈ ٹرانسفارمر کم لاگت، لمبی دوری دیہی اور دور دراز بجلی کی فراہمی کے لیے مثالی ہے:

● دیہی بجلی کاری: روایتی نظام کے مقابلے میں ~70% تک کم لائن تعمیراتی لاگت کے ساتھ الگ تھلگ گھروں کو بجلی فراہم کرنا

● دور دراز بغیر پائلٹ کے مقامات: ٹیلی کام ٹاورز، موسمی اسٹیشن، جنگل/آگ کی نگرانی کے مقامات، سرحدی چوکیاں

● زراعت: آبپاشی کے پمپ، لائیوسٹاک سسٹم، گرین ہاؤسز، اور بکھرے ہوئے فارم کا سامان

● تعمیراتی اور کان کنی کے کیمپ: گرڈ کی توسیع سے پہلے ہائی ویز، ریلوے، اور کان کنی کے کاموں کے لیے عارضی بجلی

● جزائر اور آف گرڈ سہولیات: چھوٹے ریزورٹس، رینجر اسٹیشنز، اور دور دراز کے سیاحتی انفراسٹرکچر

ان علاقوں کے لیے ایک عملی حل جہاں روایتی تھری فیز نیٹ ورکس کی توسیع لاگت کے لیے مؤثر نہیں ہے۔

GUANGBIAN SWER یونٹ کیوں بہتر کارکردگی کا مظاہرہ کرتا ہے؟

معیاری ٹرانسفارمرز اکثر SWER سسٹمز میں جدوجہد کرتے ہیں، جس کی وجہ سے موصلیت کا تناؤ، وولٹیج کی عدم استحکام، اور زیادہ دیکھ بھال کی ضروریات ہوتی ہیں۔

GUANGBIAN SWER سنگل پول ماونٹڈ ٹرانسفارمر کو خاص طور پر SWER آپریشن کے لیے بنایا گیا ہے:

● SWER حالات کے لیے مقصد سے بنایا ہوا وائنڈنگ اور موصلیت کا ڈیزائن

● مستحکم ریٹرن کرنٹ کے لیے آپٹمائزڈ گراؤنڈنگ ڈھانچہ

● بہتر وولٹیج استحکام اور نظام کی وشوسنییتا

● دیکھ بھال کے مسائل میں کمی اور طویل خدمت زندگی

● معائنہ کی ضروریات کے ساتھ آسان تعمیل

● حقیقی دنیا کی SWER ایپلیکیشنز کے لیے ڈیزائن کیا گیا، روایتی ٹرانسفارمر ماڈلز سے موافق نہیں ہے۔

عالمی معیارات اور کوالٹی اشورینس

Zhejiang Guangbian Electric Power Technology Co., Ltd نے 2004 سے ایک مضبوط تکنیکی بنیاد بنائی ہے، جو ایک گھریلو ٹرانسفارمر بنانے والے سے ایک عالمی سپلائر میں تبدیل ہو رہی ہے۔

اہم فوائد میں شامل ہیں:

● ٹرانسفارمر انجینئرنگ کا 20+ سال کا تجربہ

● بین الاقوامی معیار کی مہارت کے ساتھ مصدقہ انجینئرنگ ٹیم

● ملٹی ورکشاپ پروڈکشن سسٹم مکمل عمل کی سراغ رسانی کو یقینی بناتا ہے۔

● ڈیزائن، کارکردگی، اور حفاظت کی تعمیل میں مسلسل بہتری

● آزاد برآمدی آپریشن 2020 میں قائم ہوئے۔

یہ یقینی بناتا ہے کہ ہر SWER سنگل پول ماؤنٹڈ ٹرانسفارمر قابل اعتماد اور حفاظت کے لیے عالمی توقعات پر پورا اترتا ہے۔
