150KVA ڈرائی ٹائپ آئسولیشن ٹرانسفارمر

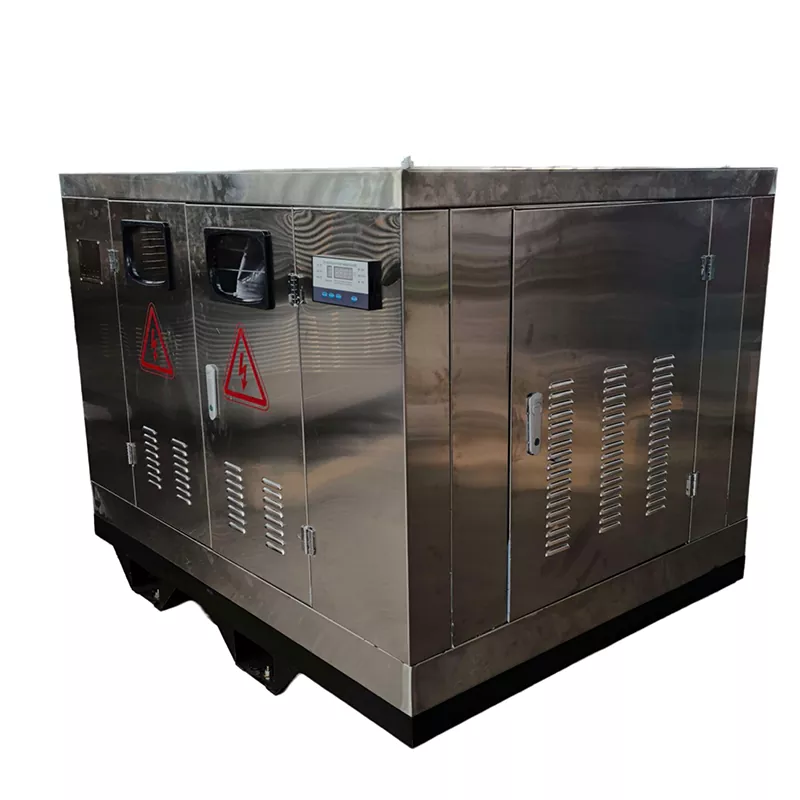

گوانجیان یہ 150KVA ڈرائی ٹائپ آئسولیشن ٹرانسفارمر ان ایپلی کیشنز کے لیے تیار کرتا ہے جن میں برقی تنہائی اور کم وولٹیج کی تقسیم کی ضرورت ہوتی ہے۔ یہاں دکھایا گیا یونٹ سعودی عرب میں ایک تعمیراتی منصوبے کے لیے بنایا گیا تھا اور اسے سٹینلیس سٹیل کے انکلوژر، IP43 پروٹیکشن، مکمل تانبے کی وائنڈنگز، ڈیلٹا اسٹار (Δ-Y) کنکشن، خودکار پنکھے کو کولنگ، اور دو اضافی MCCBs کے ساتھ ترتیب دیا گیا ہے۔

کم وولٹیج کی طرف 400V تھری فیز اور 230V سنگل فیز پاور فراہم کرتا ہے۔ یہ تین فیز تعمیراتی سامان اور سنگل فیز معاون بوجھ کو ایک ہی ٹرانسفارمر سے فراہم کرنے کی اجازت دیتا ہے، جو سائٹ کے بوجھ کے حساب کتاب اور برقی تقسیم کے ڈیزائن سے مشروط ہے۔

400V اور 230V لوڈ کے لیے ترتیب

400V تھری فیز سپلائی سامان جیسے کرین، کنکریٹ مکسر، ویلڈنگ مشین، پمپ اور دیگر تھری فیز مشینری کے لیے استعمال کی جا سکتی ہے۔ 230V سپلائی لائٹنگ، آفس کا سامان، پورٹیبل ٹولز، ایئر کنڈیشننگ یونٹس، اور دوسرے سنگل فیز بوجھ کے لیے موزوں ہے۔

تعمیراتی سائٹ کے لیے، دونوں قسم کے بوجھ کے لیے ایک ٹرانسفارمر کا استعمال تقسیم کے انتظام کو آسان بنا سکتا ہے۔ تاہم، 150 kVA کی درجہ بندی کا مطلب یہ نہیں ہے کہ ہر منسلک لوڈ مکمل نیم پلیٹ پاور پر بیک وقت کام کر سکتا ہے۔ ٹرانسفارمر کے انتخاب میں سائٹ کی زیادہ سے زیادہ مانگ، موٹر اسٹارٹنگ کرنٹ، لوڈ فیکٹر، پاور فیکٹر، اور بوجھ کے متوقع امتزاج پر غور کرنا چاہیے۔

ٹرانسفارمر مکمل تانبے کی ونڈنگ استعمال کرتا ہے۔ کاپر ایلومینیم کے مقابلے میں کم برقی مزاحمتی صلاحیت رکھتا ہے، لہذا کنڈکٹر کے نقصانات کو مناسب کنڈکٹر سائزنگ اور وائنڈنگ ڈیزائن کے ذریعے کنٹرول کیا جا سکتا ہے۔ گرم موسم میں تنصیبات کے لیے، سمیٹنے والا مواد تھرمل ڈیزائن کا صرف ایک حصہ ہے۔ محیط درجہ حرارت، موصلیت کا نظام، وینٹیلیشن، لوڈنگ، اور کولنگ کے طریقہ کار پر بھی غور کرنے کی ضرورت ہے۔

ڈیلٹا اسٹار (Δ-Y) کنکشن بنیادی اور ثانوی وائنڈنگز کے لیے استعمال ہوتا ہے۔ سٹار سے منسلک کم وولٹیج سائیڈ 230V سنگل فیز سپلائی کے لیے ایک نیوٹرل پوائنٹ فراہم کرتا ہے، جبکہ ڈیلٹا وائنڈنگ ٹرپلن ہارمونک کرنٹ کو وائنڈنگ کے اندر گردش کرنے کا راستہ فراہم کرتی ہے۔ غیر جانبدار گراؤنڈنگ ترتیب کو پروجیکٹ کے برقی ڈیزائن اور قابل اطلاق مقامی ضروریات کی پیروی کرنی چاہئے۔

کولنگ اور انکلوژر

درجہ حرارت کے سینسر سمیٹ کے درجہ حرارت کی نگرانی کے لیے استعمال ہوتے ہیں۔ جب پہلے سے طے شدہ درجہ حرارت تک پہنچ جاتا ہے، تو خودکار کولنگ پنکھے گرمی کی کھپت کو بڑھانا شروع کر دیتے ہیں۔ یہ ان تنصیبات کے لیے مفید ہے جہاں آپریشن کے دوران بوجھ تبدیل ہوتا ہے یا جہاں محیطی درجہ حرارت نسبتاً زیادہ ہوتا ہے۔

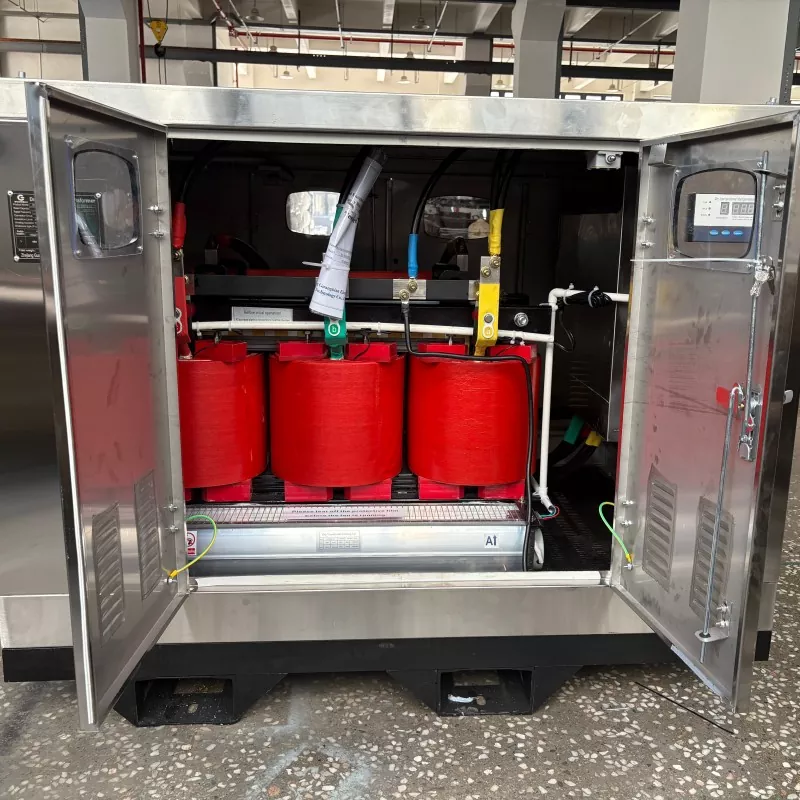

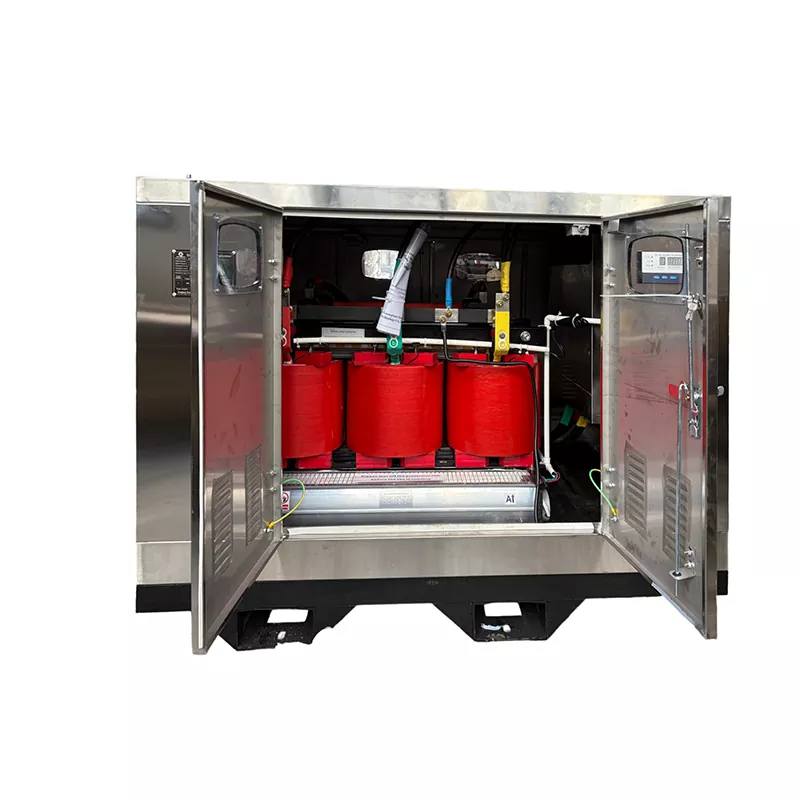

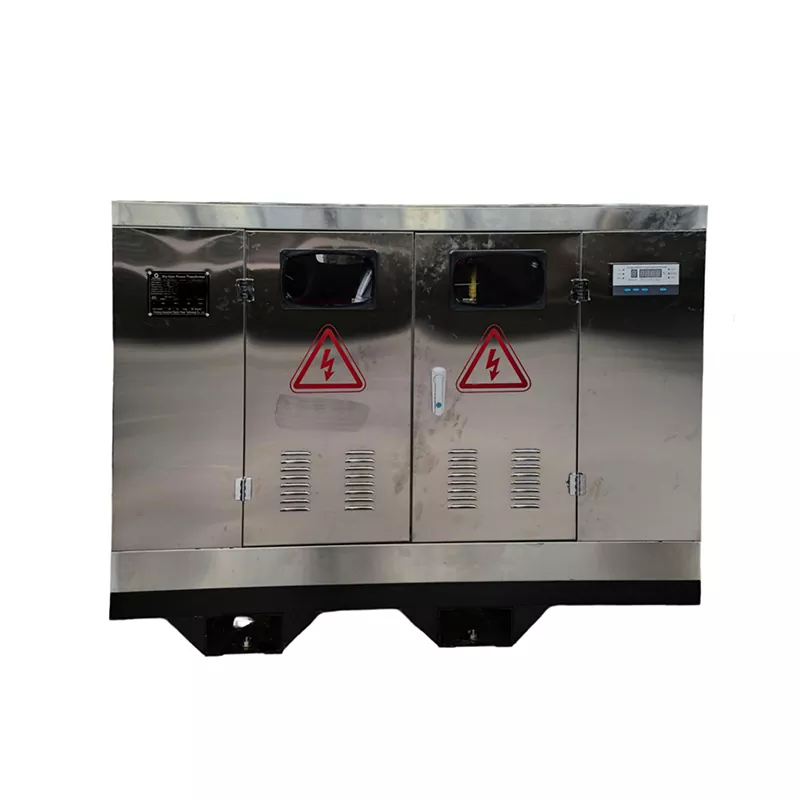

انکلوژر سٹینلیس سٹیل سے بنایا گیا ہے اور اس کی IP43 ریٹنگ ہے۔ IEC 60529 کے مطابق، IP43 کا پہلا ہندسہ 1 ملی میٹر سے بڑی ٹھوس غیر ملکی اشیاء کے خلاف تحفظ کی نشاندہی کرتا ہے، جب کہ دوسرا ہندسہ IPX3 کے لیے مخصوص شرائط کے تحت پانی کے اسپرے کے خلاف تحفظ کی نشاندہی کرتا ہے۔ درجہ بندی مطلوبہ تنصیب کے ماحول کے لیے تحفظ فراہم کرتی ہے لیکن اسے مکمل طور پر ڈسٹ ٹائٹ یا واٹر پروف کے طور پر نہیں سمجھا جانا چاہیے۔

بیرونی یا جزوی طور پر بے نقاب تعمیراتی جگہوں کے لیے، تنصیب کو اب بھی براہ راست بھاری بارش، کھڑے پانی، بہت زیادہ دھول کے جمع ہونے، اور دیوار کی مخصوص حفاظتی سطح سے باہر دیگر حالات سے مناسب تحفظ فراہم کرنا چاہیے۔

تکنیکی تفصیلات اور پروجیکٹ کا انتخاب

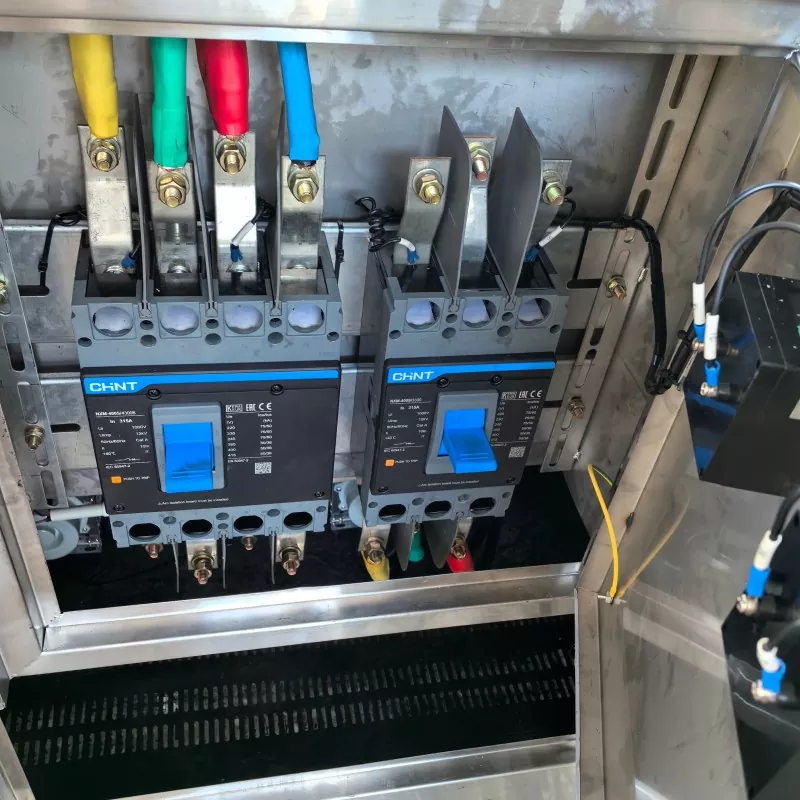

دو اضافی MCCBs علیحدہ بہاو سرکٹ تحفظ اور تنہائی فراہم کرتے ہیں۔ ان کی درجہ بندی منسلک آلات، کیبل کے سائز، متوقع کرنٹ، اور تحفظ کوآرڈینیشن کی ضروریات کے مطابق منتخب کی جانی چاہیے۔ وہ خاص طور پر مفید ہیں جہاں تعمیراتی بوجھ کے مختلف گروپوں کو ٹرانسفارمر سے منسلک کرنے کی ضرورت ہے۔

پیداوار سے پہلے، مطلوبہ ان پٹ وولٹیج، آؤٹ پٹ وولٹیج، فریکوئنسی، فیز کنفیگریشن، لوڈ کی قسم، محیطی درجہ حرارت، انکلوژر کی ضروریات، گراؤنڈنگ کا انتظام، اور قابل اطلاق برقی معیار کی تصدیق ہونی چاہیے۔ موٹر سے چلنے والے آلات کی بھی نشاندہی کی جانی چاہیے کیونکہ کرنٹ شروع ہونے سے ٹرانسفارمر کے سائز کو متاثر کر سکتا ہے یہاں تک کہ جب عام چلنے والا بوجھ 150 kVA کے اندر ہو۔

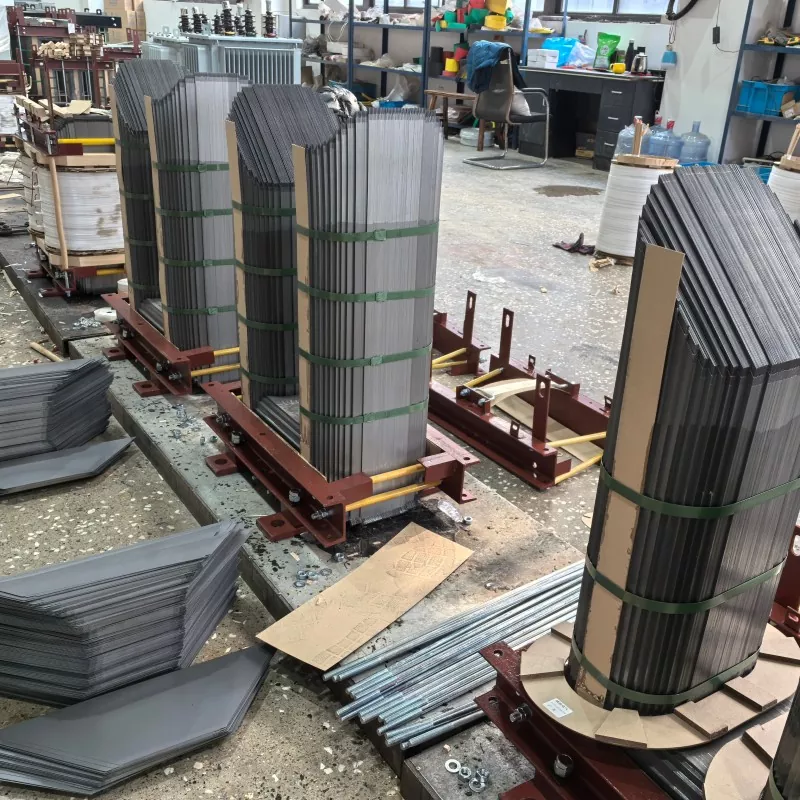

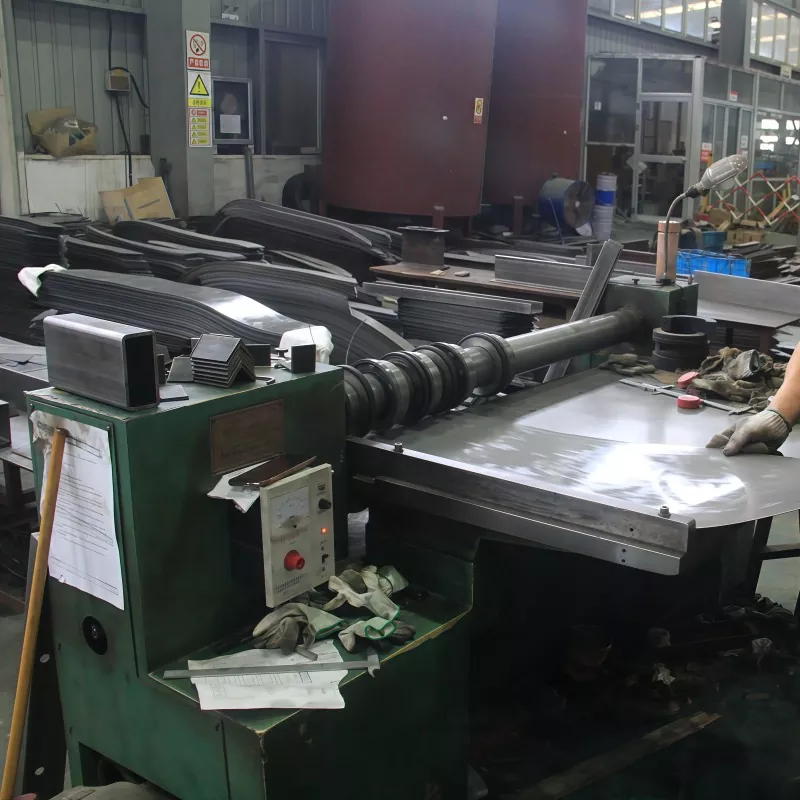

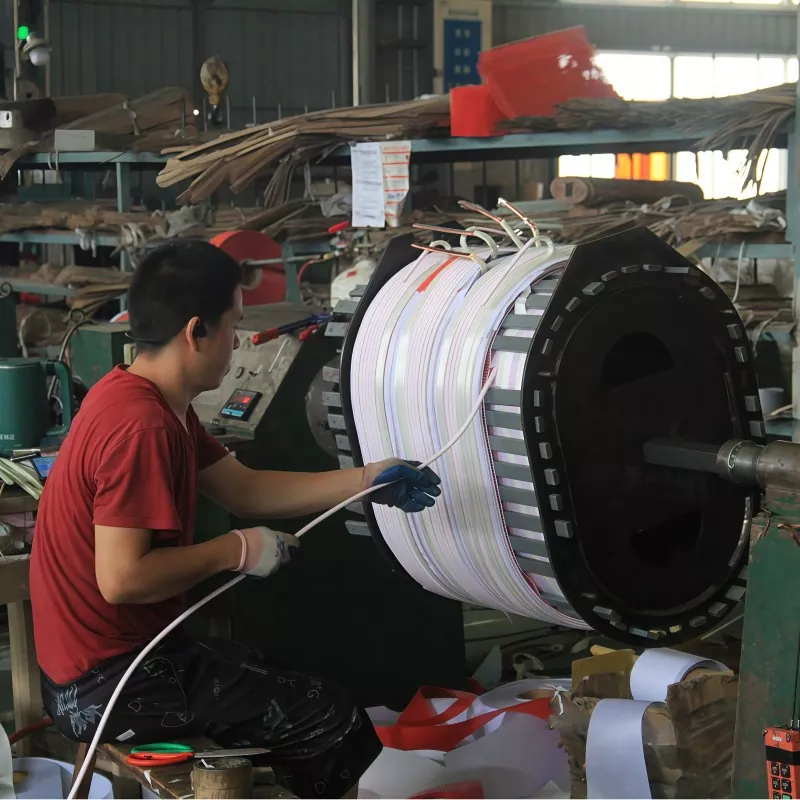

مینوفیکچرنگ، ٹیسٹنگ اور حسب ضرورت

گوانجیان ہر پروجیکٹ کی برقی تفصیلات کے مطابق 150KVA ڈرائی ٹائپ آئسولیشن ٹرانسفارمر تیار کرتا ہے۔ اس کنفیگریشن کے لیے، اہم ضروریات میں 150 kVA کی گنجائش، 400V/230V سیکنڈری ڈسٹری بیوشن، کاپر وائنڈنگز، ڈیلٹا اسٹار کنکشن، IP43 انکلوژر، خودکار پنکھا کولنگ، اور اضافی MCCBs شامل ہیں۔

ضرورت پڑنے پر دیگر وضاحتیں تبدیل کی جا سکتی ہیں، بشمول ان پٹ اور آؤٹ پٹ وولٹیج، فریکوئنسی، سمیٹنے کا انتظام، انکلوژر ڈیزائن، کولنگ کا طریقہ، اور تحفظ کی ترتیب۔ حتمی ڈیزائن ہر پروجیکٹ کے لیے ایک جیسی ترتیب استعمال کرنے کے بجائے برقی نظام اور تنصیب کے حالات پر مبنی ہے۔

فیکٹری ٹیسٹنگ متفقہ تکنیکی تفصیلات اور قابل اطلاق معیار کے مطابق کی جاتی ہے۔ ٹیسٹ کے ریکارڈ اور تیسرے فریق کے معائنے کا اہتمام کیا جا سکتا ہے جب پروجیکٹ کی ضرورت ہو۔

اکثر پوچھے گئے سوالات

اس ٹرانسفارمر کا آؤٹ پٹ وولٹیج کیا ہے؟

یہ کنفیگریشن 400V تھری فیز اور 230V سنگل فیز آؤٹ پٹ فراہم کرتی ہے۔ دیگر وولٹیج کے مجموعے منصوبے کی ضروریات کے مطابق تیار کیے جا سکتے ہیں۔

کیا 400V اور 230V لوڈ ایک ہی ٹرانسفارمر سے فراہم کیے جا سکتے ہیں؟

جی ہاں ڈیلٹا سٹار کنکشن تین فیز سیکنڈری سپلائی اور سنگل فیز ڈسٹری بیوشن کے لیے ایک نیوٹرل پوائنٹ فراہم کرتا ہے۔ منسلک بوجھ کو مناسب طریقے سے تقسیم کیا جانا چاہیے اور ٹرانسفارمر کی درجہ بندی کی گنجائش کے اندر رہنا چاہیے۔

کولنگ پنکھے کو کیسے کنٹرول کیا جاتا ہے؟

سمیٹنے والے درجہ حرارت کے سینسر آپریٹنگ درجہ حرارت کی نگرانی کرتے ہیں۔ جب پہلے سے طے شدہ درجہ حرارت تک پہنچ جاتا ہے، کنٹرول سسٹم کولنگ پنکھے شروع کرتا ہے۔ کنٹرول کا درجہ حرارت ٹرانسفارمر کے تھرمل ڈیزائن کے مطابق سیٹ کیا جاتا ہے۔

IP43 کا کیا مطلب ہے؟

IP43 1 ملی میٹر سے بڑی ٹھوس غیر ملکی اشیاء کے خلاف تحفظ اور IPX3 ٹیسٹ کی شرائط کے تحت پانی کے اسپرے سے تحفظ کی نشاندہی کرتا ہے۔ یہ مکمل طور پر ڈسٹ پروف یا واٹر پروف انکلوژر نہیں ہے۔

کیا 150 kVA کسی تعمیراتی سائٹ کے لیے موزوں ہے؟

یہ اصل بوجھ پر منحصر ہے۔ حساب میں نارمل آپریٹنگ کرنٹ کے ساتھ ساتھ موٹر اسٹارٹنگ کرنٹ، ویلڈنگ کا بوجھ، بیک وقت آپریشن، اور دیگر عارضی چوٹی کے بوجھ کو شامل کرنا چاہیے۔ ٹرانسفارمر کی صلاحیت کی تصدیق صرف منسلک مشینوں کی تعداد کے بجائے پروجیکٹ کے لوڈ شیڈول سے کی جانی چاہیے۔

کیا ٹرانسفارمر کو دیگر وضاحتوں کے مطابق بنایا جا سکتا ہے؟

جی ہاں ان پٹ اور آؤٹ پٹ وولٹیج، فریکوئنسی، کنکشن کنفیگریشن، انکلوژر، کولنگ، اور تحفظ کی ضروریات پروجیکٹ کے مطابق بتائی جا سکتی ہیں۔ پیداوار سے پہلے مکمل برقی تفصیلات کی تصدیق کی جانی چاہئے۔
