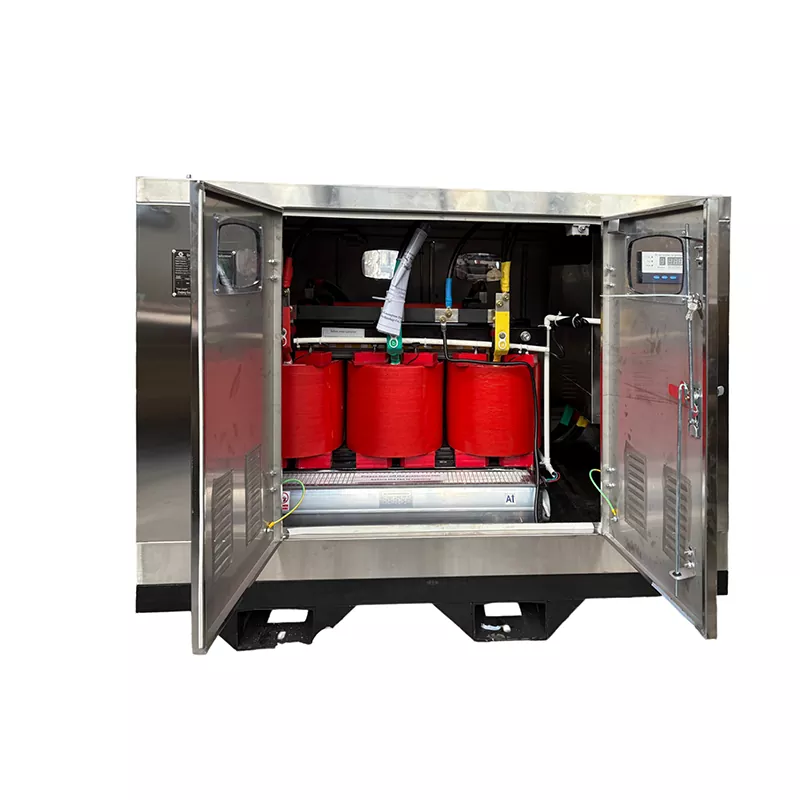

150KVA ڈرائی ٹائپ آئسولیشن ٹرانسفارمر محفوظ اور لچکدار بجلی کی تقسیم کو کیسے بہتر بنا سکتا ہے

مضمون کا خلاصہ:ایک مناسب طریقے سے منتخب کردہ ٹرانسفارمر بجلی کی تقسیم کی حفاظت، وولٹیج کی تبدیلی، سازوسامان کی مطابقت، اور سائٹ کی وشوسنییتا میں بڑا فرق پیدا کر سکتا ہے۔ دی150KVA ڈرائی ٹائپ آئسولیشن ٹرانسفارمرسےگوانجینان ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جن کے لیے 480V ان پٹ، 400V تھری فیز اور 230V سنگل فیز آؤٹ پٹ، مکمل کاپر وائنڈنگز، ڈیلٹا سٹار کنکشن، IP43 سٹینلیس سٹیل انکلوژر، خودکار پنکھا کولنگ، اور MCCB تحفظ کے ساتھ برقی تنہائی اور کم وولٹیج کی تقسیم کی ضرورت ہوتی ہے۔ یہ مضمون صنعتی اور تعمیراتی منصوبوں کے لیے اس کی ترتیب، کام کرنے کے اصول، درخواست کے منظرنامے، تکنیکی تحفظات اور انتخاب کے عوامل کی وضاحت کرتا ہے۔

مندرجات کا جدول

1. 150KVA ڈرائی ٹائپ آئسولیشن ٹرانسفارمر کیا ہے؟
2. کلیدی تکنیکی وضاحتیں کیا ہیں؟
3. یہ ٹرانسفارمر کیا فوائد پیش کرتا ہے؟
4. اسے کہاں استعمال کیا جا سکتا ہے؟
5. آپ کو صحیح ترتیب کا انتخاب کیسے کرنا چاہئے؟
6. یہ دوسرے ٹرانسفارمر کے اختیارات کے ساتھ کیسے موازنہ کرتا ہے؟
7. یہ کیسے تیار اور ٹیسٹ کیا جاتا ہے؟
8. اکثر پوچھے گئے سوالات
9. اپنی مرضی کے مطابق ٹرانسفارمر حل کی ضرورت ہے؟

150KVA ڈرائی ٹائپ آئسولیشن ٹرانسفارمر کیا ہے؟

ایک 150KVA ڈرائی ٹائپ آئسولیشن ٹرانسفارمر ایک تین فیز ٹرانسفارمر ہے جو آنے والی پاور کو مطلوبہ کم وولٹیج ڈسٹری بیوشن لیول میں تبدیل کرتے ہوئے برقی تنہائی فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔ تیل میں ڈوبے ہوئے ٹرانسفارمرز کے برعکس، خشک قسم کے ڈیزائن تیل کی موصلیت کے بجائے ٹھوس موصلیت اور ہوا پر مبنی ٹھنڈک کے انتظامات کا استعمال کرتے ہیں، جو انہیں اندرونی تنصیبات اور منتخب صنعتی یا تعمیراتی ماحول کے لیے خاص طور پر موزوں بناتے ہیں۔

گوانجین کنفیگریشن a کا استعمال کرتی ہے۔480V لائن وولٹیج ان پٹاور فراہم کرتا ہے400V تھری فیز اور 230V سنگل فیز آؤٹ پٹ. اس کا ڈیلٹا سٹار (Δ-Y) وائنڈنگ کنکشن ثانوی سائیڈ کو تین فیز بوجھ کو سپورٹ کرتے ہوئے سنگل فیز ڈسٹری بیوشن کے لیے ایک نیوٹرل پوائنٹ فراہم کرنے کی اجازت دیتا ہے۔

150 kVA کی درجہ بندی کی گنجائش کے ساتھ، ٹرانسفارمر مشینری اور معاون برقی بوجھ کا مرکب پیش کر سکتا ہے جب سائٹ کی اصل طلب، کرنٹ شروع ہونے، پاور فیکٹر، لوڈ فیکٹر، اور بیک وقت آپریشن کا صحیح حساب لگایا گیا ہو۔

کلیدی تکنیکی وضاحتیں کیا ہیں؟

ٹرانسفارمر خریدنے سے پہلے الیکٹریکل کنفیگریشن کو سمجھنا ضروری ہے کیونکہ وولٹیج، فریکوئنسی، فیز کا انتظام، انکلوژر پروٹیکشن، وائنڈنگ میٹریل، اور کولنگ کا طریقہ سبھی سسٹم کی مطابقت کو متاثر کرتے ہیں۔

یہ ترتیب خاص طور پر اس وقت عملی ہوتی ہے جب ایک پاور سورس کو تین فیز مشینری اور سنگل فیز سے متعلق معاون آلات دونوں کو سپورٹ کرنے کی ضرورت ہوتی ہے۔ تاہم، نام پلیٹ کی گنجائش کو اس بات کے اشارے کے طور پر نہیں سمجھا جانا چاہیے کہ ہر منسلک آلہ بیک وقت مکمل ریٹیڈ پاور پر کام کر سکتا ہے۔

یہ ٹرانسفارمر کیا فوائد پیش کرتا ہے؟

ڈاؤن اسٹریم لوڈز کے لیے برقی تنہائی

تنہائی ٹرانسفارمر کپلنگ کے ذریعے بنیادی اور ثانوی برقی سرکٹس کو الگ کرتی ہے۔ یہ انتظام ایک کنٹرول شدہ ڈاون اسٹریم پاور سسٹم قائم کرنے میں مدد کرسکتا ہے اور ان ایپلی کیشنز میں مفید ہے جہاں برقی تنہائی مجموعی تقسیم کے ڈیزائن کا حصہ ہے۔

لچکدار 400V اور 230V تقسیم

ڈیلٹا اسٹار سیکنڈری کنفیگریشن تین فیز اور سنگل فیز دونوں طرح کی تقسیم کے امکانات فراہم کرتی ہے۔ تھری فیز 400V پاور آلات جیسے پمپ، کرین، ویلڈنگ مشین، کنکریٹ مکسر، اور دیگر صنعتی مشینری کو سپورٹ کر سکتی ہے، جبکہ 230V پاور لائٹنگ، دفتری آلات، پورٹیبل ٹولز، ایئر کنڈیشننگ یونٹس، اور معاون بوجھ فراہم کر سکتی ہے۔

مکمل تانبے کی ونڈنگز

ٹرانسفارمر مکمل تانبے کی ونڈنگ استعمال کرتا ہے۔ تانبے میں نسبتاً کم برقی مزاحمتی صلاحیت ہوتی ہے، اور مناسب طریقے سے ڈیزائن کیے گئے تانبے کے کنڈکٹر سمیٹنے کے نقصانات کو کنٹرول کرنے میں مدد کر سکتے ہیں۔ اصل تھرمل کارکردگی اب بھی کنڈکٹر کے سائز، ٹرانسفارمر ڈیزائن، محیط درجہ حرارت، موصلیت کا نظام، وینٹیلیشن، اور لوڈنگ کے حالات پر منحصر ہے۔

خودکار کولنگ مینجمنٹ

درجہ حرارت کے سینسر سمیٹ کے حالات کی نگرانی کرتے ہیں۔ جب پہلے سے طے شدہ درجہ حرارت تک پہنچ جاتا ہے، تو خودکار پنکھے گرمی کی کھپت کو بڑھانا شروع کر دیتے ہیں۔ یہ نقطہ نظر ان ایپلی کیشنز کے لیے مفید ہے جہاں بجلی کے بوجھ میں اتار چڑھاؤ آتا ہے یا آپریٹنگ درجہ حرارت بلند ہو سکتا ہے۔

انٹیگریٹڈ MCCB تحفظ

مولڈڈ کیس سرکٹ بریکر آنے والے اور جانے والے اطراف میں فراہم کیے جاتے ہیں۔ یہ بریکر اضافی سرکٹ پروٹیکشن اور آئسولیشن فراہم کر سکتے ہیں، جبکہ ان کی حتمی ریٹنگز کا انتخاب کیبل کے سائز، منسلک بوجھ، متوقع کرنٹ، اور پراجیکٹ کے تحفظ کوآرڈینیشن کے تقاضوں کے مطابق کیا جانا چاہیے۔

اسے کہاں استعمال کیا جا سکتا ہے؟

150 kVA کی گنجائش بہت سے درمیانے درجے کی بجلی کی تقسیم کے ایپلی کیشنز کے لیے موزوں ہے جب حساب شدہ بوجھ ٹرانسفارمر کے ڈیزائن کی حدود میں آتا ہے۔

• تعمیراتی سائٹس:کرینوں، مکسروں، پمپوں، ویلڈنگ کا سامان، لائٹنگ اور سائٹ کے دفاتر کو عارضی بجلی فراہم کرتا ہے۔
• صنعتی سہولیات:معاون سنگل فیز برقی بوجھ کے ساتھ پیداواری مشینری کو سپورٹ کرتا ہے۔
• تجارتی سہولیات:الگ تھلگ کم وولٹیج کی تقسیم فراہم کرتا ہے جہاں برقی ڈیزائن اس کا مطالبہ کرتا ہے۔
• عارضی بجلی کے نظام:پروجیکٹ پر مبنی بجلی کی تقسیم کے انتظامات میں ضم کیا جا سکتا ہے۔
• مخلوط بوجھ کی تنصیبات:ایک ہی ثانوی نظام سے تین فیز مشینری اور 230V سنگل فیز آلات دونوں کو سپورٹ کرتا ہے۔

تعمیراتی منصوبوں کے لیے، GUANGBIAN کے ذریعہ فراہم کردہ سعودی عرب پروجیکٹ کنفیگریشن یہ ظاہر کرتی ہے کہ کس طرح ایک سٹینلیس سٹیل انکلوژر، ڈیلٹا اسٹار کنکشن، خودکار پنکھے کو کولنگ، کاپر وائنڈنگز، اور اضافی MCCBs کو پروجیکٹ کے مخصوص ٹرانسفارمر ڈیزائن میں ضم کیا جا سکتا ہے۔

آپ کو صحیح ترتیب کا انتخاب کیسے کرنا چاہئے؟

ٹرانسفارمر کا انتخاب صرف kVA کی درجہ بندی کو منتخب کرنے کے بجائے برقی نظام سے شروع ہونا چاہیے۔ ایک مکمل تکنیکی جائزہ میں درج ذیل عوامل کا احاطہ کرنا چاہیے:

1. زیادہ سے زیادہ مانگ کا حساب لگائیں:ہر منسلک ڈیوائس کی صرف نیم پلیٹ کی درجہ بندی شامل کرنے کے بجائے اصل آپریٹنگ بوجھ کی شناخت کریں۔
2. موٹر اسٹارٹنگ کرنٹ چیک کریں:موٹرز، کمپریسرز، پمپس، اور دیگر انڈکٹیو بوجھ کو اسٹارٹ اپ کے دوران نمایاں طور پر زیادہ کرنٹ کی ضرورت پڑسکتی ہے۔
3. ان پٹ وولٹیج کی تصدیق کریں:تصدیق کریں کہ بنیادی وولٹیج دستیاب برقی سپلائی سے میل کھاتا ہے۔
4. آؤٹ پٹ کی ضروریات کی تصدیق کریں:اس بات کا تعین کریں کہ آیا اس پروجیکٹ کو 400V تھری فیز، 230V سنگل فیز، یا کسی اور وولٹیج کے امتزاج کی ضرورت ہے۔
5. تعدد کی تصدیق کریں:تصدیق کریں کہ آیا انسٹالیشن 50 ہرٹز پر کام کرتی ہے یا 60 ہرٹز۔
6. محیطی حالات کا جائزہ لیں:درجہ حرارت، وینٹیلیشن، دھول، نمی، اور تنصیب کی جگہ تھرمل اور انکلوژر کی ضروریات کو متاثر کرتی ہے۔
7. تحفظ کے تقاضوں کی وضاحت کریں:MCCB کی درجہ بندی اور نیچے کی طرف سے تحفظ کو کیبلز اور منسلک آلات کے ساتھ مربوط کیا جانا چاہیے۔
8. گراؤنڈنگ انتظامات کی تصدیق کریں:غیر جانبدار اور گراؤنڈ کنفیگریشن کو پروجیکٹ کے برقی ڈیزائن اور قابل اطلاق مقامی ضوابط کی پیروی کرنی چاہیے۔

یہ تحفظات خاص طور پر اہم ہیں کیونکہ ایک ٹرانسفارمر عام چلنے والے حالات میں مناسب سائز کا ظاہر ہو سکتا ہے لیکن پھر بھی اگر ایک سے زیادہ ہائی کرنٹ موٹرز بیک وقت شروع ہو جائیں تو بہت زیادہ تناؤ کا سامنا کرنا پڑتا ہے۔

یہ دوسرے ٹرانسفارمر کے اختیارات کے ساتھ کیسے موازنہ کرتا ہے؟

خشک قسم اور تیل میں ڈوبی ٹیکنالوجی کے درمیان انتخاب تنصیب کے ماحول، صلاحیت، وولٹیج کے تقاضوں، قابل اطلاق معیارات، ٹھنڈک کی ضروریات، دستیاب جگہ، اور بجلی کے نظام کے مجموعی ڈیزائن پر مبنی ہونا چاہیے۔

یہ کیسے تیار اور ٹیسٹ کیا جاتا ہے؟

پراجیکٹ پر مبنی ٹرانسفارمر کی خریداری کے لیے، مینوفیکچرنگ کا معیار اس عمل کا صرف ایک حصہ ہے۔ گاہک کی برقی تفصیلات کی درست تشریح بھی اتنی ہی اہم ہے۔

گوانجیان پروجیکٹ کی ضروریات کے مطابق ٹرانسفارمر کنفیگریشن تیار کرتا ہے۔ ایپلی کیشن پر منحصر ہے، ان پٹ اور آؤٹ پٹ وولٹیج، فریکوئنسی، سمیٹنے کا انتظام، انکلوژر ڈیزائن، کولنگ کا طریقہ، اور تحفظ کی ترتیب کو ایڈجسٹ کیا جا سکتا ہے۔

پیداوار کے عمل کو مینوفیکچرنگ شروع ہونے سے پہلے کلیدی برقی پیرامیٹرز کی تصدیق کرنی چاہیے۔ پھر فیکٹری ٹیسٹنگ متفقہ تکنیکی تصریحات اور قابل اطلاق معیار کے مطابق کی جا سکتی ہے، جب پراجیکٹ کی ضرورت ہو تو ٹیسٹ ریکارڈ اور تیسرے فریق کے معائنہ کے ساتھ دستیاب ہوں۔

کوٹیشن کی درخواست کرتے وقت فراہم کرنے کے لیے کلیدی معلومات

• مطلوبہ kVA صلاحیت
• پرائمری اور سیکنڈری وولٹیج
• 50 ہرٹج یا 60 ہرٹج فریکوئنسی
• سنگل فیز یا تھری فیز کی ضروریات
• سمیٹ مواد کی ترجیح
• کنکشن کنفیگریشن کی ضرورت ہے۔
• اندرونی یا بیرونی تنصیب کے حالات
• انکلوژر تحفظ کی ضروریات
• کولنگ کی ضروریات
• MCCB یا دیگر تحفظ کی ضروریات
• لوڈ کی قسم اور موٹر شروع ہونے والی خصوصیات
• قابل اطلاق مقامی برقی معیارات

کوٹیشن مرحلے پر یہ تفصیلات فراہم کرنے سے مینوفیکچرر کو ایک ٹرانسفارمر کنفیگریشن تیار کرنے میں مدد ملتی ہے جو عام معیاری ماڈل پر انحصار کرنے کے بجائے اصل پروجیکٹ سے میل کھاتا ہے۔

اکثر پوچھے گئے سوالات

اس ٹرانسفارمر کا آؤٹ پٹ وولٹیج کیا ہے؟

یہ ترتیب 400V تھری فیز اور 230V سنگل فیز آؤٹ پٹ فراہم کرتی ہے۔ دیگر وولٹیج کے مجموعے منصوبے کی ضروریات کے مطابق تیار کیے جا سکتے ہیں۔

کیا 400V اور 230V لوڈ ایک ہی ٹرانسفارمر سے چل سکتے ہیں؟

جی ہاں ڈیلٹا سٹار کنکشن تین فیز سیکنڈری سپلائی اور سنگل فیز ڈسٹری بیوشن کے لیے ایک نیوٹرل پوائنٹ فراہم کرتا ہے۔ منسلک بوجھ کو مناسب طریقے سے متوازن ہونا چاہیے اور ٹرانسفارمر کی درجہ بندی کی گنجائش کے اندر رہنا چاہیے۔

خودکار کولنگ پنکھا کیسے کام کرتا ہے؟

درجہ حرارت کے سینسر سمیٹ کے درجہ حرارت کی نگرانی کرتے ہیں۔ جب پہلے سے طے شدہ درجہ حرارت تک پہنچ جاتا ہے، کنٹرول سسٹم گرمی کی کھپت کو بڑھانے کے لیے کولنگ پنکھے کو چالو کرتا ہے۔ اصل کنٹرول درجہ حرارت کو ٹرانسفارمر کے تھرمل ڈیزائن کی پیروی کرنا چاہئے۔

IP43 تحفظ کا کیا مطلب ہے؟

IP43 1 ملی میٹر سے بڑی ٹھوس غیر ملکی اشیاء کے خلاف تحفظ اور قابل اطلاق IPX3 ٹیسٹ شرائط کے تحت پانی کے اسپرے سے تحفظ کی نشاندہی کرتا ہے۔ اسے مکمل طور پر ڈسٹ پروف یا واٹر پروف نہیں سمجھا جانا چاہیے۔

کیا تعمیراتی سائٹ کے لیے 150 kVA کافی ہے؟

یہ سائٹ کے حساب سے بجلی کی طلب پر منحصر ہے۔ ٹرانسفارمر کی مطلوبہ صلاحیت کی تصدیق کرنے سے پہلے موٹر اسٹارٹنگ کرنٹ، ویلڈنگ کا سامان، بیک وقت آپریشن، عارضی چوٹی کا بوجھ، پاور فیکٹر، اور لوڈ فیکٹر سب پر غور کرنا چاہیے۔

کیا ٹرانسفارمر اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں ان پٹ اور آؤٹ پٹ وولٹیج، فریکوئنسی، کنکشن کنفیگریشن، انکلوژر، کولنگ کا طریقہ، سمیٹنے کا انتظام، اور پروٹیکشن کنفیگریشن کو پروجیکٹ کی برقی ضروریات کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

اپنی مرضی کے مطابق ٹرانسفارمر حل کی ضرورت ہے؟

صحیح ٹرانسفارمر کا انتخاب بالآخر برقی صلاحیت، وولٹیج کی تبدیلی، الگ تھلگ، تحفظ، کولنگ، اور تنصیب کے حالات کو حقیقی آپریٹنگ ماحول سے ملانے کے بارے میں ہے۔ کنفیگر ایبل برقی تصریحات اور پروجیکٹ پر مبنی مینوفیکچرنگ کے ساتھ، GUANGBIAN صنعتی، تعمیرات اور دیگر کم وولٹیج ڈسٹری بیوشن ایپلی کیشنز کے لیے عملی ٹرانسفارمر حل تلاش کرنے والے صارفین کی مدد کر سکتا ہے۔ اگر آپ کسی نئے پروجیکٹ کی منصوبہ بندی کر رہے ہیں یا موجودہ یونٹ کو تبدیل کر رہے ہیں،ہم سے رابطہ کریں۔آپ کے وولٹیج، صلاحیت، فریکوئنسی، لوڈ کی قسم، اور انسٹالیشن کی ضروریات کے ساتھ مناسب ٹرانسفارمر کنفیگریشن پر تبادلہ خیال کریں اور پروجیکٹ کے لیے مخصوص کوٹیشن حاصل کریں۔
