مضمون کا خلاصہ:مناسب طریقے سے ترتیب دیا گیا الگ تھلگ ٹرانسفارمر بجلی کی تقسیم کی حفاظت، وولٹیج کی موافقت، اور تجارتی اور صنعتی برقی نظاموں میں آلات کے تحفظ کو بہتر بنا سکتا ہے۔ دیMCCB کے ساتھ 50KVA ڈرائی ٹائپ آئسولیشن ٹرانسفارمرایک کمپیکٹ حل میں ٹرانسفارمر تنہائی، وولٹیج کی تبدیلی، مربوط سرکٹ بریکر تحفظ، اور عملی تنصیب کی خصوصیات کو یکجا کرتا ہے۔ 415V تھری فیز ان پٹ، 220V تھری فیز فور وائر آؤٹ پٹ، کاپر وائنڈنگز، کلاس ایف انسولیشن، فائیو پوزیشن وولٹیج ٹیپس، IP23 پروٹیکشن، اور مربوط MCCBs کے ساتھ، یہ کنفیگریشن ایسی ایپلی کیشنز کے لیے بنائی گئی ہے جہاں قابل اعتماد پاور ڈیلیوری اور آسان انسٹالیشن اہم ہے۔
مندرجات کا جدول
خشک قسم کا الگ تھلگ ٹرانسفارمر کیوں ضروری ہے؟
MCCB ٹرانسفارمر کے تحفظ کو کیسے بہتر بناتا ہے؟
فائیو پوزیشن ٹیپ چینجر وولٹیج کی موافقت کو کیسے بہتر بناتا ہے؟
مربوط ڈیزائن تنصیب کو کیسے آسان بناتا ہے؟
50KVA آئسولیشن ٹرانسفارمر کہاں استعمال کیا جا سکتا ہے؟
ترسیل سے پہلے ٹرانسفارمر کے معیار کی تصدیق کیسے کی جاتی ہے؟
خریداروں کو آرڈر کرنے سے پہلے کیا چیک کرنا چاہئے؟
اس ٹرانسفارمر کنفیگریشن کا انتخاب کیوں کریں؟
خشک قسم کا الگ تھلگ ٹرانسفارمر کیوں ضروری ہے؟
برقی آلات ہمیشہ مثالی بجلی کے حالات میں کام نہیں کرتے ہیں۔ یوٹیلیٹی سپلائی اور ڈاون اسٹریم آلات کے درمیان وولٹیج کا فرق، برقی خلل، اور galvanic تنہائی کی ضرورت سبھی نظام کی وشوسنییتا کو متاثر کر سکتی ہیں۔ ایک خشک قسم کا الگ تھلگ ٹرانسفارمر پرائمری اور سیکنڈری سرکٹس کے درمیان برقی علیحدگی پیدا کرتے ہوئے وولٹیج کو اپنانے کا ایک عملی طریقہ فراہم کرتا ہے۔

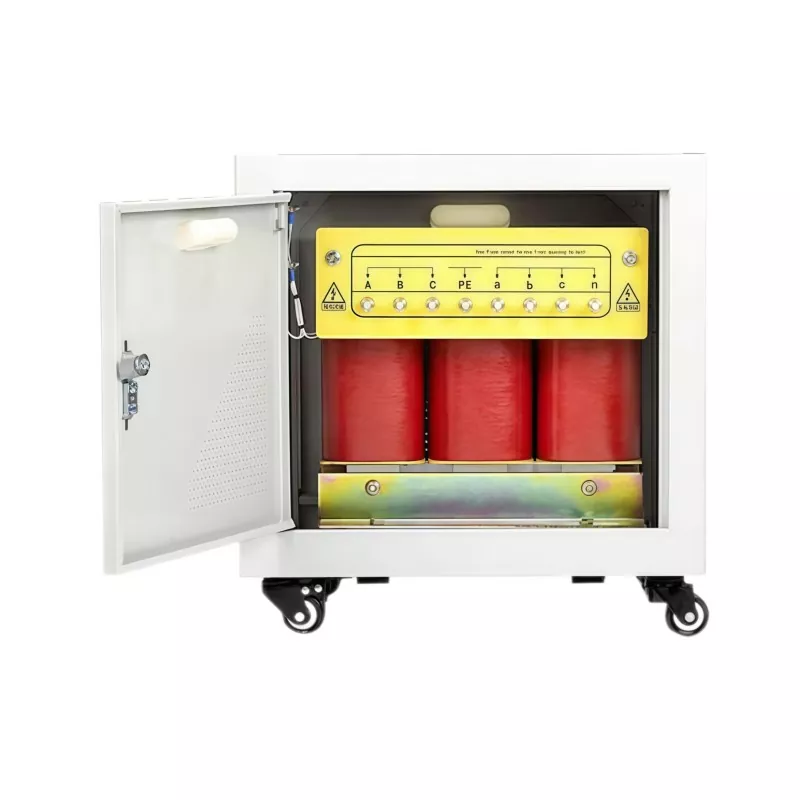

دیMCCB کے ساتھ 50KVA ڈرائی ٹائپ آئسولیشن ٹرانسفارمرسےگوانگین415V AC تھری فیز ان پٹ اور 220V تھری فیز فور وائر آؤٹ پٹ کے ارد گرد ڈیزائن کیا گیا ہے۔ یہ یونٹ کو ان ایپلی کیشنز کے لیے موزوں بناتا ہے جن کے لیے ہائی وولٹیج تھری فیز سورس سے کنٹرول شدہ 220V تھری فیز سپلائی کی ضرورت ہوتی ہے۔
تیل میں ڈوبے ہوئے ٹرانسفارمرز کے برعکس، خشک قسم کے ڈیزائن اپنے بنیادی ٹھنڈک اور موصلیت کے ذریعہ کے طور پر موصلیت کا تیل استعمال نہیں کرتے ہیں۔ یہ ان کو اندرونی برقی کمروں، تجارتی سہولیات، مینوفیکچرنگ ماحول، اور دیگر مقامات کے لیے پرکشش بنا سکتا ہے جہاں صاف اور نسبتاً سیدھی تنصیب کو ترجیح دی جاتی ہے۔
MCCB ٹرانسفارمر کے تحفظ کو کیسے بہتر بناتا ہے؟
اس ٹرانسفارمر کنفیگریشن کی سب سے زیادہ عملی خصوصیات میں سے ایک مولڈ کیس سرکٹ بریکرز (MCCBs) کا انضمام ہے۔ ٹرانسفارمر اور حفاظتی آلات کو مکمل طور پر الگ الگ اجزاء کے طور پر استعمال کرنے کے بجائے، ڈیزائن میں حفاظتی آلات کو ٹرانسفارمر انکلوژر میں شامل کیا گیا ہے۔
یونٹ ان پٹ اور آؤٹ پٹ سائیڈز پر MCCBs استعمال کرتا ہے۔ ان پٹ سائیڈ بریکر 415V سپلائی سے منسلک ہے، جبکہ آؤٹ پٹ سائیڈ پروٹیکشن تھری فیز فور وائر سیکنڈری سرکٹ کے لیے ترتیب دیا گیا ہے۔
یہ مربوط نقطہ نظر کئی عملی فوائد فراہم کر سکتا ہے:
- اضافی بیرونی تحفظ کے آلات کی ضرورت کو کم کرتا ہے۔
- آنے والے اور جانے والے کیبل کنکشن کو آسان بنانے میں مدد کرتا ہے۔
- متعلقہ سرکٹس کے لیے اوور کرنٹ اور شارٹ سرکٹ تحفظ فراہم کرتا ہے۔
- ایک زیادہ منظم ٹرانسفارمر کی تنصیب بناتا ہے۔
- پروجیکٹ سائٹ پر وائرنگ اور تنصیب کے کام کو کم کر سکتے ہیں۔
- ٹرانسفارمر اور حفاظتی آلات کو ایک مربوط اسمبلی کے طور پر ترتیب دینے کی اجازت دیتا ہے۔
صنعتی خریداروں کے لیے، یہ تفصیلات اہم ہیں کیونکہ تنصیب کی پیچیدگی پراجیکٹ کے وقت، مزدور کی ضروریات، اور کمیشن کی کارکردگی کو متاثر کر سکتی ہے۔
کلیدی وضاحتیں کیا ہیں؟
ٹرانسفارمر کو منتخب کرنے سے پہلے برقی ترتیب کو سمجھنا ضروری ہے۔ مندرجہ ذیل جدول اس 50KVA کنفیگریشن کی اہم خصوصیات کا خلاصہ کرتا ہے۔
| پیرامیٹر | تفصیلات |
|---|---|
| شرح شدہ صلاحیت | 50 KVA |
| مرحلہ | 3 مرحلہ |
| ان پٹ وولٹیج | 415V AC، 3 فیز |
| آؤٹ پٹ وولٹیج | 220V، 3 فیز 4 وائر |
| پوزیشنز کو تھپتھپائیں۔ | 380V/400V/415V/430V/450V |
| تعدد | 50Hz |
| سمیٹنے والا مواد | تانبا |
| موصلیت کی کلاس | کلاس ایف |
| سمیٹ درجہ حرارت میں اضافہ | ≤100°C |
| شور کی سطح | <60dB 1 میٹر پر |
| انکلوژر پروٹیکشن | IP23، ہوادار |
| انکلوژر میٹریل | سٹینلیس سٹیل |
| تحفظ | ان پٹ اور آؤٹ پٹ سائیڈز پر MCCB |
| نگرانی | نصب وولٹ میٹر |
ان تصریحات کا مجموعہ ٹرانسفارمر کو ان منصوبوں کے لیے موزوں بناتا ہے جہاں وولٹیج کی تبدیلی، برقی تنہائی، اور مربوط تحفظ کو غیر متعلقہ اجزاء کے طور پر خریدنے کی بجائے ایک ساتھ غور کرنے کی ضرورت ہوتی ہے۔
فائیو پوزیشن ٹیپ چینجر وولٹیج کی موافقت کو کیسے بہتر بناتا ہے؟
اصل گرڈ وولٹیج مقامات اور آپریٹنگ حالات کے درمیان مختلف ہو سکتے ہیں۔ صرف ایک فکسڈ پرائمری وولٹیج کے ارد گرد ڈیزائن کیا گیا ٹرانسفارمر اس لیے کسی ایسے علاقے میں انسٹال ہونے پر اضافی غور کی ضرورت ہو سکتا ہے جہاں سپلائی وولٹیج برائے نام قدر سے مختلف ہو۔
یہ ماڈل پانچ بنیادی وولٹیج نل پوزیشن فراہم کرتا ہے:380V، 400V، 415V، 430V، اور 450V. ٹرانسفارمر کو دستیاب سپلائی سے ملاتے وقت ٹیپ چینجر انسٹالیشن ٹیم کو زیادہ لچک دیتا ہے۔
مثال کے طور پر، جب سپلائی کے اصل حالات معیاری 415V ان پٹ سے مختلف ہوتے ہیں، تو مطلوبہ سیکنڈری وولٹیج کو برقرار رکھنے میں مدد کے لیے ایک مناسب نل کا انتخاب کیا جا سکتا ہے۔ یہ خصوصیت خاص طور پر ان منصوبوں کے لیے مفید ہے جہاں ٹرانسفارمر کے انتخاب کے دوران سپلائی وولٹیج کے حالات پر غور کرنے کی ضرورت ہے۔
تاہم، ٹیپ چینجر ایک غیر توانائی بخش قسم ہے۔ نل کی پوزیشن کو تبدیل کرنے سے پہلے ٹرانسفارمر کو مکمل طور پر بند کر دینا چاہیے۔ ٹرانسفارمر کے فعال ہونے کے دوران اسے کبھی بھی ایڈجسٹ نہیں کرنا چاہئے۔
مربوط ڈیزائن تنصیب کو کیسے آسان بناتا ہے؟
ٹرانسفارمر کی تنصیب صرف بجلی کی خصوصیات کے بارے میں نہیں ہے۔ کیبل روٹنگ، حفاظتی سازوسامان، رسائی، انکلوژر کی تعمیر، اور کمیشننگ سبھی حتمی پروجیکٹ کے نتائج کو متاثر کر سکتے ہیں۔
انٹیگریٹڈ MCCB کنفیگریشن علیحدہ آلات کی مقدار کو کم کر دیتی ہے جو بصورت دیگر ٹرانسفارمر کے ارد گرد درکار ہو سکتے ہیں۔ ٹرانسفارمر اور اس کے حفاظتی بریکرز کے درمیان فیکٹری کی وائرنگ تنصیب کے دوران درکار فیلڈ وائرنگ کی مقدار کو کم کرنے میں بھی مدد کر سکتی ہے۔

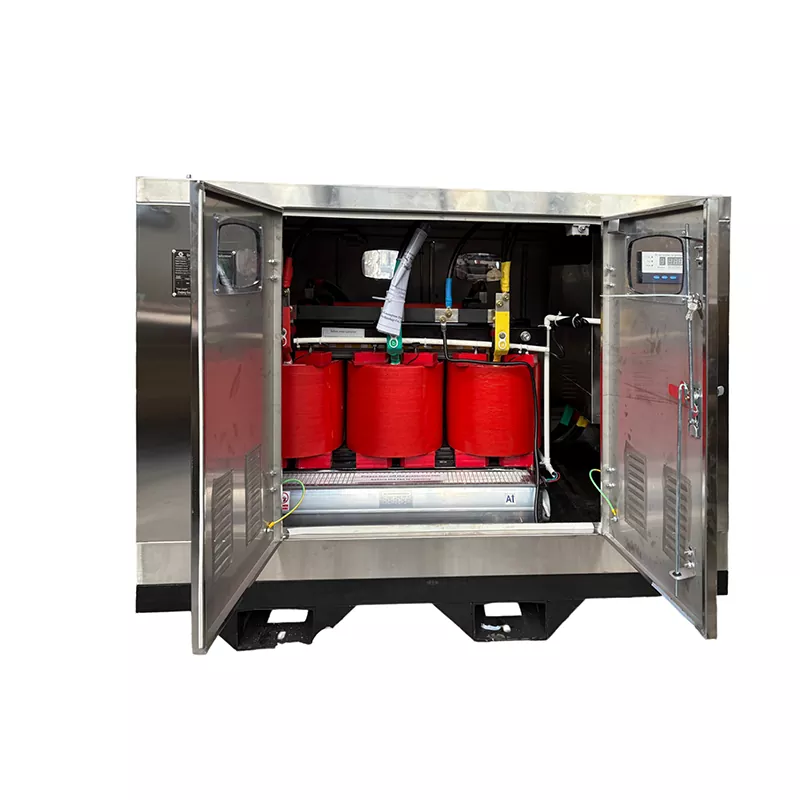

سٹینلیس سٹیل کی دیوار ہوادار ہے اور IP23 کی درجہ بندی کی گئی ہے۔ یونٹ بریک کے ساتھ لاک ایبل کنڈا کاسٹر بھی استعمال کرتا ہے، جو تنصیب یا دیکھ بھال کی سرگرمیوں کے دوران پوزیشننگ اور نقل و حرکت کو زیادہ آسان بنا سکتا ہے۔
سامنے والا وولٹ میٹر کم وولٹیج والے ڈبے میں وولٹیج کا مشاہدہ کرنے کا ایک سیدھا سا طریقہ فراہم کرتا ہے۔ یہ کمیشننگ اور معمول کے معائنے کے دوران مفید ہے کیونکہ آپریٹرز علیحدہ بیرونی میٹرنگ انتظامات کی ضرورت کے بغیر اشارہ شدہ وولٹیج چیک کر سکتے ہیں۔
50KVA آئسولیشن ٹرانسفارمر کہاں استعمال کیا جا سکتا ہے؟
50KVA کی گنجائش بہت سے درمیانے درجے کی برقی ایپلی کیشنز کے لیے موزوں ہے جہاں تین فیز کی کنٹرول شدہ سپلائی کی ضرورت ہوتی ہے۔ اصل موزونیت کی ہمیشہ جڑے ہوئے بوجھ، شروع ہونے والے کرنٹ، ڈیوٹی سائیکل، ماحولیاتی حالات، اور مقامی برقی ضروریات کے خلاف تصدیق ہونی چاہیے۔
عام درخواست کے ماحول میں شامل ہو سکتے ہیں:
- صنعتی پیداوار کی سہولیات
- تجارتی عمارتیں۔
- فیکٹری کے برقی کمرے
- آٹومیشن اور کنٹرول سسٹم
- مشینری بجلی کی فراہمی
- برقی تنہائی کی ضرورت کا سامان
- ورکشاپس اور پروسیسنگ کی سہولیات
- بجلی کی تقسیم کے نظام کو 415V سے 220V کی تبدیلی کی ضرورت ہوتی ہے۔
حساس آلات والے منصوبوں کے لیے، ٹرانسفارمر کو الگ تھلگ جزو کے طور پر سمجھنے کی بجائے مکمل بجلی کی تقسیم کے نظام کے حصے کے طور پر جانچا جانا چاہیے۔
ترسیل سے پہلے ٹرانسفارمر کے معیار کی تصدیق کیسے کی جاتی ہے؟
ٹرانسفارمر کی کارکردگی کا انحصار سمیٹنے کے معیار، موصلیت کی سالمیت، برقی تناسب کی درستگی، اور مجموعی مینوفیکچرنگ مستقل مزاجی پر ہے۔ اس وجہ سے، ٹیسٹنگ سپلائر کی تشخیص کا ایک اہم حصہ ہونا چاہیے۔
مصنوعات کی معلومات کے مطابق، GUANGBIAN شپمنٹ سے پہلے ایک مربوط ٹرانسفارمر ٹیسٹ بینچ استعمال کرتا ہے۔ جانچ کے عمل میں سمیٹنے کی مزاحمت، موڑ کا تناسب، موصلیت کی مزاحمت، بغیر بوجھ کے نقصانات، اور وولٹیج کے ضابطے سے متعلق چیک شامل ہیں۔
مینوفیکچرنگ کا عمل بھیجے گئے یونٹس کے لیے IEC کی بنیاد پر جانچ کی ضروریات کو بھی پورا کرتا ہے۔ ایک دستاویزی جانچ کا طریقہ خریداروں کو تنصیب سے پہلے آلات کا جائزہ لیتے وقت مفید تکنیکی ثبوت فراہم کرتا ہے۔
اپنی مرضی کے مطابق آرڈرز کے لیے، خریدار پروڈکشن سے پہلے مینوفیکچرر کے ساتھ معائنہ کی ضروریات اور پراجیکٹ کی مخصوص وضاحتوں پر بھی بات کر سکتے ہیں۔ یہ خاص طور پر اہم ہے جب ٹرانسفارمر کو تنصیب کے کسی خاص ماحول یا برقی نظام کی ترتیب کو پورا کرنا چاہیے۔
خریداروں کو آرڈر کرنے سے پہلے کیا چیک کرنا چاہئے؟
صرف اس کی KVA درجہ بندی کی بنیاد پر ایک ٹرانسفارمر کا انتخاب غیر مناسب ترتیب کا باعث بن سکتا ہے۔ پروکیورمنٹ ٹیموں کو آرڈر کی تصدیق کرنے سے پہلے مکمل برقی اور مکینیکل ضروریات کا جائزہ لینا چاہیے۔
تصدیق کرنے کے لیے اہم نکات میں شامل ہیں:
- بنیادی وولٹیج:دستیاب سپلائی وولٹیج اور فیز کنفیگریشن کی تصدیق کریں۔
- ثانوی وولٹیج:تصدیق کریں کہ آؤٹ پٹ وولٹیج منسلک آلات سے میل کھاتا ہے۔
- لوڈ کرنے کی صلاحیت:صرف برائے نام سامان کی درجہ بندی پر انحصار کرنے کے بجائے متوقع مسلسل اور چوٹی کے بوجھ کا حساب لگائیں۔
- تعدد:تصدیق کریں کہ آیا پروجیکٹ کو 50Hz، 60Hz، یا کسی اور فریکوئنسی کی ضرورت ہے۔
- تحفظ:MCCB کی وضاحتیں چیک کریں اور اس بات کا تعین کریں کہ آیا مقامی ضوابط کے ذریعہ اضافی اپ اسٹریم یا ڈاؤن اسٹریم تحفظ کی ضرورت ہے۔
- تنصیب کا ماحول:تصدیق کریں کہ آیا مطلوبہ مقام کے لیے IP23 تحفظ کافی ہے۔
- وولٹیج ایڈجسٹمنٹ:غور کریں کہ آیا ملٹی پوزیشن ٹیپ چینجر مقامی گرڈ کے حالات کے لیے فائدہ مند ہے۔
- دستاویزی:تکنیکی ڈرائنگ، ٹیسٹ رپورٹس، وائرنگ کی معلومات، اور پروجیکٹ کی منظوری کے لیے درکار دیگر دستاویزات کی درخواست کریں۔
بین الاقوامی منصوبوں کے لیے، پیداوار شروع ہونے سے پہلے شپنگ کے طول و عرض، پیکیجنگ، تنصیب کی ضروریات، قابل اطلاق معیارات، اور کمیشننگ کے طریقہ کار کو واضح کرنا بھی مفید ہے۔
اکثر پوچھے گئے سوالات
کیا ٹرانسفارمر چلنے کے دوران ٹیپ چینجر کو ایڈجسٹ کیا جا سکتا ہے؟
نہیں۔ نل کی پوزیشن کو تبدیل کرنے سے پہلے برقی حفاظت کے مناسب طریقہ کار پر ہمیشہ عمل کیا جانا چاہیے۔
کیا ٹرانسفارمر میں دونوں طرف MCCBs شامل ہیں؟
جی ہاں یہ کنفیگریشن MCCBs کو ٹرانسفارمر انکلوژر میں ضم کرتی ہے، جس میں ان پٹ اور آؤٹ پٹ سائیڈز پر تحفظ فراہم کیا جاتا ہے۔ آرڈر دینے سے پہلے پروجیکٹ کی برقی ضروریات کے مطابق بریکر کے عین مطابق انتظامات کی تصدیق کی جانی چاہیے۔
کیا اب بھی الگ ڈسٹری بیوشن باکس کی ضرورت ہے؟
بہت سی تنصیبات میں، مربوط MCCBs ایک علیحدہ حفاظتی دیوار کی ضرورت کو کم کر سکتے ہیں۔ تاہم، مقامی برقی کوڈز اور مجموعی تقسیم کے ڈیزائن کے لیے اضافی تحفظ یا سوئچنگ آلات کی ضرورت ہو سکتی ہے۔
کیا یہ 50KVA ٹرانسفارمر بیرونی تنصیب کے لیے موزوں ہے؟
انکلوژر کو IP23 کا درجہ دیا گیا ہے اور اس کا مقصد ان ڈور یا مناسب طور پر ڈھکی ہوئی جگہوں کے لیے ہے۔ مکمل طور پر بے نقاب بیرونی ماحول کے لیے جس میں شدید بارش، دھول، یا دیگر سنگین حالات شامل ہیں، انکلوژر پروٹیکشن لیول زیادہ مناسب ہو سکتا ہے۔
کس قسم کا سمیٹنے والا مواد استعمال کیا جاتا ہے؟
ٹرانسفارمر تانبے کی ونڈنگ استعمال کرتا ہے۔ تانبے کو ٹرانسفارمر وائنڈنگز کے لیے وسیع پیمانے پر منتخب کیا جاتا ہے کیونکہ اس کی برقی چالکتا اور قابل اعتماد پاور ٹرانسمیشن کے لیے موزوں ہے۔
کیا ٹرانسفارمر اپنی مرضی کے مطابق کیا جا سکتا ہے؟
جی ہاں پراجیکٹ کی ضروریات کے مطابق ٹرانسفارمر کنفیگریشنز پر تبادلہ خیال کیا جا سکتا ہے، بشمول الیکٹریکل پیرامیٹرز، تحفظ کے انتظامات، نل کی سیٹنگز، انکلوژر کی ضروریات، اور دیگر ایپلیکیشن مخصوص تحفظات۔
اس ٹرانسفارمر کنفیگریشن کا انتخاب کیوں کریں؟
ایک اچھی طرح سے ڈیزائن شدہ ٹرانسفارمر کو کنورٹ وولٹیج سے زیادہ کام کرنا چاہئے۔ اسے برقی نظام میں فٹ ہونا چاہیے، تنصیب کو آسان بنانا چاہیے، مناسب تحفظ فراہم کرنا چاہیے، اور طویل مدتی آپریشن کے لیے عملی رہنا چاہیے۔ دیMCCB کے ساتھ 50KVA ڈرائی ٹائپ آئسولیشن ٹرانسفارمر50KVA تھری فیز صلاحیت، 415V سے 220V وولٹیج کی تبدیلی، کاپر وائنڈنگز، کلاس F انسولیشن، فائیو پوزیشن وولٹیج ایڈجسٹمنٹ، انٹیگریٹڈ MCCBs، IP23 سٹینلیس سٹیل انکلوژر کی تعمیر، وولٹیج مانیٹرنگ، اور فیکٹری ٹیسٹنگ کو ایک انجن میں یکجا کرتا ہے۔
اپنی مرضی کے مطابق خشک قسم کے الگ تھلگ ٹرانسفارمر حل فراہم کرنے کے قابل چین ٹرانسفارمر مینوفیکچرر کی تلاش میں خریداروں کے لیے، GUANGBIAN ان منصوبوں کے لیے ایک عملی آپشن فراہم کرتا ہے جن کے لیے مربوط تحفظ اور اطلاق کے لیے مخصوص کنفیگریشنز کی ضرورت ہوتی ہے۔ اگر آپ تصریحات کا جائزہ لے رہے ہیں، نئی برقی تنصیب کی منصوبہ بندی کر رہے ہیں، یا ٹرانسفارمر سپلائرز کا موازنہ کر رہے ہیں، تو MCCB کے ساتھ 50KVA ڈرائی ٹائپ آئسولیشن ٹرانسفارمر کا جائزہ لیں اور اپنے پراجیکٹ کی ضروریات پر براہ راست مینوفیکچرر سے بات کریں۔ وولٹیج کی وضاحتیں، MCCB کنفیگریشن، انکلوژر کی ضروریات، ٹیسٹنگ دستاویزات، یا حسب ضرورت ٹرانسفارمر سلوشنز کے لیے،ہم سے رابطہ کریںتکنیکی رہنمائی اور آپ کی درخواست سے مماثل حل حاصل کرنے کے لیے۔
