37.5KVA پول پر نصب ٹرانسفارمر قابل اعتماد بجلی کی تقسیم کو کیسے بہتر بنا سکتا ہے

گوانگبینفراہم کرتا ہے37.5KVA پول ماونٹڈ ٹرانسفارمررہائشی، زرعی، تجارتی، اور ہلکے صنعتی بوجھ کی خدمت کرنے والے اوور ہیڈ ڈسٹری بیوشن سسٹم کے لیے۔ عملی بیرونی تعیناتی کے لیے ڈیزائن کیا گیا، یہ ٹرانسفارمر مستحکم درمیانے وولٹیج سے کم وولٹیج بجلی کی تقسیم کو سپورٹ کرنے کے لیے کمپیکٹ پول پر نصب تنصیب، تانبے کی وائنڈنگز، تیل کی موصلیت، کنٹرول شدہ مینوفیکچرنگ، اور فیکٹری ٹیسٹنگ کو یکجا کرتا ہے۔

ایک 37.5KVA پول ماونٹڈ ٹرانسفارمر ایک ڈسٹری بیوشن ٹرانسفارمر ہے جو درمیانی وولٹیج کی بجلی کو اوور ہیڈ لائنوں سے کم وولٹیج تک کم کرنے کے لیے ڈیزائن کیا گیا ہے جو آخری صارفین کے لیے موزوں ہے۔ اس کی 37.5KVA ریٹیڈ صلاحیت اسے نسبتاً اعتدال پسند برقی بوجھ کے لیے موزوں بناتی ہے جہاں ایک کمپیکٹ، ایلیویٹڈ ٹرانسفارمر کی تنصیب کو ترجیح دی جاتی ہے۔ یہ مضمون بتاتا ہے کہ ٹرانسفارمر کیسے کام کرتا ہے، اسے کہاں استعمال کیا جاتا ہے، کون سے تکنیکی عوامل کارکردگی پر اثرانداز ہوتے ہیں، اس کی تیاری اور جانچ کیسے کی جاتی ہے، اور جدید اوور ہیڈ ڈسٹری بیوشن نیٹ ورکس کے لیے پول پر نصب تنصیب کیوں عملی ہو سکتی ہے۔

مندرجات کا جدول

37.5KVA پول ماونٹڈ ٹرانسفارمر کیا ہے؟

37.5KVA پول پر نصب ٹرانسفارمر کیسے کام کرتا ہے؟

37.5KVA پول ماونٹڈ ٹرانسفارمر کہاں استعمال ہوتا ہے؟

اہم خصوصیات کیا ہیں؟

ٹرانسفارمر کیسے تیار کیا جاتا ہے؟

خریداروں کو کس جانچ پر غور کرنا چاہئے؟

پول پر نصب ڈسٹری بیوشن ٹرانسفارمر کا انتخاب کیوں کریں؟

خریداروں کو صحیح ٹرانسفارمر کا انتخاب کیسے کرنا چاہیے؟

اکثر پوچھے گئے سوالات

نتیجہ

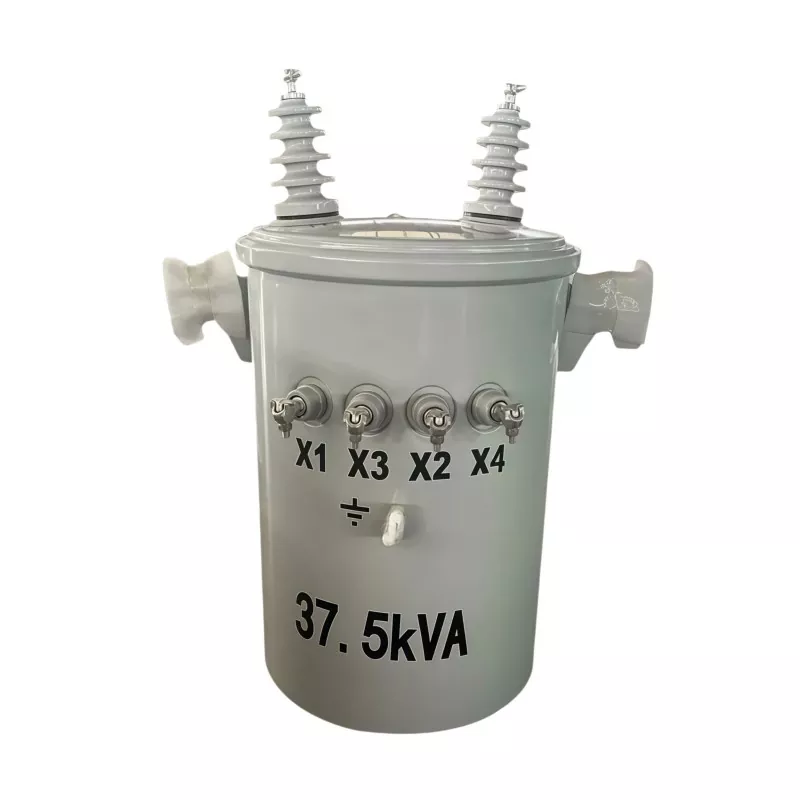

37.5KVA پول ماونٹڈ ٹرانسفارمر کیا ہے؟

ایک 37.5KVA پول ماونٹڈ ٹرانسفارمر ایک برقی ڈسٹری بیوشن ڈیوائس ہے جسے یوٹیلیٹی پول یا موازنہ اوور ہیڈ سپورٹ سٹرکچر پر نصب کیا جاتا ہے۔ اس کا بنیادی کام اوور ہیڈ ڈسٹری بیوشن لائن سے درمیانے وولٹیج کی بجلی کو کم وولٹیج میں منتقل کرنا ہے جسے رہائشی، زرعی، تجارتی اور ہلکے صنعتی صارفین استعمال کر سکتے ہیں۔

37.5KVA کی درجہ بندی ٹرانسفارمر کی ظاہری بجلی کی صلاحیت کو ظاہر کرتی ہے۔ تقسیم کی عملی منصوبہ بندی میں، یہ صلاحیت اعتدال پسند طلب والے نیٹ ورکس کے لیے موزوں ہو سکتی ہے جہاں ایک بڑا ٹرانسفارمر غیر ضروری صلاحیت متعارف کرائے گا جبکہ ایک چھوٹا یونٹ اوورلوڈ ہو سکتا ہے۔

قطب پر نصب کنفیگریشن زمین پر نصب آلات کا عملی متبادل بھی فراہم کرتی ہے۔ کیونکہ ٹرانسفارمر بلند ہے، قیمتی زمینی جگہ سڑکوں، عمارتوں، زرعی کاموں، یا دیگر بنیادی ڈھانچے کے لیے دستیاب رہ سکتی ہے۔

مختلف ٹرانسفارمر کنفیگریشنز پر تحقیق کرنے والے خریداروں کے لیے، Guangbian کے پاور ٹرانسفارمر سلوشنز تیل میں ڈوبی ہوئی، خشک قسم، اور قطب پر نصب ٹرانسفارمر کے اختیارات کے بارے میں اضافی معلومات فراہم کرتے ہیں۔

37.5KVA پول پر نصب ٹرانسفارمر کیسے کام کرتا ہے؟

آپریٹنگ اصول برقی مقناطیسی انڈکشن پر مبنی ہے۔ اگرچہ یہ سامان کمپیکٹ ہے، لیکن اس کا عمل مقناطیسی کور، بنیادی وائنڈنگ، سیکنڈری وائنڈنگ، موصلیت کا نظام، اور کولنگ میڈیم کے درمیان مربوط کارکردگی پر منحصر ہے۔

1. میڈیم وولٹیج ان پٹ

برقی توانائی اوور ہیڈ ڈسٹری بیوشن نیٹ ورک سے آتی ہے اور ٹرانسفارمر کی بنیادی وائنڈنگ میں داخل ہوتی ہے۔ ان پٹ اور آؤٹ پٹ وولٹیج کی درست ترتیب پروجیکٹ کی ضروریات اور قابل اطلاق یوٹیلیٹی معیارات پر منحصر ہے۔

2. مقناطیسی فیلڈ جنریشن

بنیادی وائنڈنگ کے ذریعے بہنے والا متبادل کرنٹ ٹرانسفارمر کور میں بدلتی ہوئی مقناطیسی فیلڈ بناتا ہے۔ اناج پر مبنی برقی اسٹیل عام طور پر ڈسٹری بیوشن ٹرانسفارمر کور میں استعمال ہوتا ہے کیونکہ اس کی مقناطیسی خصوصیات بنیادی نقصانات کو کنٹرول کرنے میں مدد کرتی ہیں۔

3. وولٹیج کی تبدیلی

بدلتا ہوا مقناطیسی میدان ثانوی وائنڈنگ میں وولٹیج کو اکساتا ہے۔ پرائمری اور سیکنڈری وائنڈنگز کے درمیان موڑ کا تناسب وولٹیج کی تبدیلی کے رشتے کا تعین کرتا ہے، جس سے درمیانے وولٹیج کی سپلائی کو قابل استعمال کم وولٹیج تک کم کیا جا سکتا ہے۔

4. کم وولٹیج پاور ڈلیوری

اس کے بعد تبدیل شدہ بجلی کو کم وولٹیج ڈسٹری بیوشن نیٹ ورک کے ذریعے منسلک بوجھ تک پہنچایا جاتا ہے۔ ٹرانسفارمر کا مناسب سائز غیر ضروری صلاحیت اور توانائی کے ضیاع سے بچتے ہوئے قابل قبول آپریٹنگ حالات کو برقرار رکھنے میں مدد کرتا ہے۔

37.5KVA پول ماونٹڈ ٹرانسفارمر کہاں استعمال ہوتا ہے؟

37.5KVA کی گنجائش خاص طور پر کم سے اعتدال پسند بجلی کی طلب والے تقسیم کے نظام سے متعلق ہے۔ عام ایپلی کیشنز میں شامل ہیں:

• رہائشی تقسیم:گھروں، دیہی ہاؤسنگ کلسٹرز، اور چھوٹی برادریوں کو سپلائی کرنا۔
• دیہی بجلی کاری:ان علاقوں میں نیٹ ورک کی توسیع کی حمایت کرنا جہاں اوور ہیڈ ڈسٹری بیوشن کا وسیع پیمانے پر استعمال ہوتا ہے۔
• زرعی سہولیات:آبپاشی کے پمپوں، فارم کی عمارتوں، مویشیوں کی سہولیات، اور گرین ہاؤس آلات کے لیے بجلی فراہم کرنا۔
• چھوٹی تجارتی عمارتیں:دکانوں، دفاتر، ورکشاپس، اسٹوریج کی سہولیات، اور اسی طرح کے احاطے کی معاونت۔
• ہلکے صنعتی بوجھ:اعتدال پسند طلب کے ساتھ پروسیسنگ کی چھوٹی سہولیات اور دیکھ بھال کی ورکشاپس کی فراہمی۔
• عارضی منصوبے:منتخب کنسٹرکشن یا انجینئرنگ ایپلی کیشنز کے لیے آؤٹ ڈور الیکٹریکل ڈسٹری بیوشن فراہم کرنا۔

ٹرانسفارمر کی وضاحت کرنے سے پہلے، انجینئرز کو صرف برائے نام صلاحیت کے مطابق آلات کا انتخاب کرنے کے بجائے اصل اور متوقع بوجھ کی طلب کا حساب لگانا چاہیے۔

37.5KVA پول ماونٹڈ ٹرانسفارمر کی اہم خصوصیات کیا ہیں؟

کئی تعمیراتی اور کارکردگی کی خصوصیات بیرونی تقسیم کے منصوبے کے لیے قطب پر نصب ٹرانسفارمر کی مناسبیت کو متاثر کرتی ہیں۔

پروکیورمنٹ ٹیموں کے لیے، ان خصوصیات کو مطلوبہ وولٹیج کے تناسب، فریکوئنسی، فیز کنفیگریشن، موصلیت کی سطح، ماحولیاتی حالات، قابل اطلاق معیارات، اور افادیت کی تفصیلات کے ساتھ مل کر جانچا جانا چاہیے۔

ٹرانسفارمر کیسے تیار کیا جاتا ہے؟

مینوفیکچرنگ کے معیار کا ٹرانسفارمر کی وشوسنییتا کے ساتھ براہ راست تعلق ہے۔ 37.5KVA قطب پر نصب یونٹ کے لیے، پیداواری عمل میں ٹینک، کور، اور وائنڈنگز کو جمع کرنے کے بجائے متعدد کنٹرول شدہ مراحل شامل ہوتے ہیں۔

کور فیبریکیشن

کور برقی سٹیل کی چادروں سے تیار کیا جاتا ہے جو کنٹرول شدہ طول و عرض میں کاٹ کر مقناطیسی سرکٹ میں جمع ہوتے ہیں۔ مناسب اسٹیکنگ، مشترکہ ترتیب، سطح کی حالت، اور کلیمپنگ پریشر مقناطیسی نقصانات اور مکینیکل استحکام کو کنٹرول کرنے میں مدد کرتا ہے۔

صحت سے متعلق سمیٹنا

سمیٹنے کا مرحلہ اہم برقی اور مکینیکل خصوصیات کا تعین کرتا ہے۔ Guangbian کی مصنوعات کی معلومات اس کے 37.5KVA یونٹ کے لیے خالص تانبے کی وائنڈنگز کی وضاحت کرتی ہے۔ کنڈکٹر کا سائز، موڑ کی تعداد، وائنڈنگ ٹینشن، پرت کا انتظام، اور موصلیت کا نظام سبھی کو احتیاط سے کنٹرول کرنے کی ضرورت ہے۔

سمیٹنے کے بعد، ویکیوم امپریگنیشن کوائل کے اندر موجود خالی جگہوں میں داخل ہونے اور میکانیکل فکسشن، ڈائی الیکٹرک کارکردگی، اور حرارت کی منتقلی کو بہتر بنانے میں مدد مل سکتی ہے۔

کور اور کوائل اسمبلی

تیار شدہ کنڈلیوں کو ٹرانسفارمر کور، موصلیت کے اجزاء، اور برقی کنکشن کے ساتھ جمع کیا جاتا ہے۔ موصلیت کی کارکردگی اور محفوظ آپریشن کے لیے توانائی بخش اجزاء کے درمیان مناسب کلیئرنس ضروری ہے۔

ٹینک اسمبلی

فعال حصہ ٹرانسفارمر ٹینک کے اندر نصب کیا جاتا ہے اور موصل تیل میں ڈوبا جاتا ہے۔ یہ تیل برقی موصلیت کا ذریعہ اور کولنگ میڈیم کے طور پر کام کرتا ہے۔ گوانگبیان کی شائع شدہ مینوفیکچرنگ معلومات میں کہا گیا ہے کہ معدنی موصلیت کا تیل بھرنے سے پہلے پانی کی کمی اور ڈیگاس ہو جاتی ہے، جبکہ ٹینک ویلڈز کو سالمیت کے لیے معائنہ کیا جاتا ہے۔

خریداروں کو کس جانچ پر غور کرنا چاہئے؟

فیکٹری ٹیسٹنگ ٹرانسفارمر کی خریداری کا ایک اہم حصہ ہے کیونکہ صرف ظاہری شکل سے ہی برقی کارکردگی کا قابل اعتماد اندازہ نہیں لگایا جا سکتا۔ Guangbian کی شائع شدہ مصنوعات کی معلومات کے مطابق، اس کا 37.5KVA یونٹ شپمنٹ سے پہلے کئی ٹیسٹوں سے گزرتا ہے۔

• بغیر بوجھ کی جانچ:بغیر بوجھ کے حالات میں کور سے متعلقہ کرنٹ اور نقصانات کو چیک کرتا ہے۔
• لوڈ ٹیسٹنگ:درجہ بندی شدہ آپریٹنگ حالات کے تحت بوجھ کے نقصانات اور درجہ حرارت میں اضافے کی کارکردگی کا اندازہ کرتا ہے۔
• وولٹیج ٹیسٹنگ کا مقابلہ کریں:مخصوص پاور فریکوئینسی ٹیسٹ وولٹیجز کے خلاف موصلیت کی صلاحیت کی تصدیق کرتا ہے۔
• امپلس وولٹیج ٹیسٹنگ:عارضی اوور وولٹیج حالات کو برداشت کرنے کے لیے موصلیت کے نظام کی صلاحیت کا اندازہ لگانے میں مدد کرتا ہے۔
• تیل کی موصلیت کی جانچ:خرابی وولٹیج اور نمی سے متعلق خصوصیات جیسی خصوصیات کا اندازہ کرتا ہے۔
• ڈی سی مزاحمت کی پیمائش:سمیٹنے والی مزاحمت اور برقی رابطوں میں اسامانیتاوں کی نشاندہی کرنے میں مدد کرتا ہے۔

پراجیکٹ کی خریداری کے لیے، خریداروں کو قابل اطلاق ٹیسٹ رپورٹ کی درخواست کرنی چاہیے اور تصدیق کرنی چاہیے کہ ٹیسٹنگ کے تقاضے منزل کے ملک کے معیارات اور مقامی یوٹیلیٹی کی تکنیکی تفصیلات کے مطابق ہیں۔

پول پر نصب ڈسٹری بیوشن ٹرانسفارمر کا انتخاب کیوں کریں؟

پول پر نصب ٹرانسفارمرز خاص طور پر عملی ہیں جہاں تقسیم کا نیٹ ورک پہلے سے ہی اوور ہیڈ کنڈکٹرز پر انحصار کرتا ہے۔ ان کی اعلیٰ ترتیب انجینئرنگ اور بنیادی ڈھانچے کے کئی فوائد پیش کر سکتی ہے۔

• جگہ کا موثر استعمال:ٹرانسفارمر کو زمینی سطح کی تنصیب کے بڑے علاقے کی ضرورت نہیں ہے۔
• اوور ہیڈ نیٹ ورکس کے ساتھ مطابقت:کنفیگریشن قدرتی طور پر اوور ہیڈ ڈسٹری بیوشن لائنوں کے ساتھ جڑتی ہے۔
• شہری ضروریات میں کمی:کچھ زمینی تنصیبات کے مقابلے میں، کم وقف زمینی ڈھانچے کی ضرورت ہو سکتی ہے۔
• عملی دیہی تعیناتی:یہ ترتیب منتشر کمیونٹیز میں تقسیم کے نیٹ ورکس کو بڑھانے کے لیے موزوں ہے۔
• بیرونی موزونیت:موسم مزاحم تعمیر بے نقاب آپریٹنگ حالات کی حمایت کرتا ہے.
• قابل رسائی دیکھ بھال:یوٹیلیٹی اہلکار مناسب حفاظتی طریقہ کار کا استعمال کرتے ہوئے سامان کا معائنہ اور خدمت کر سکتے ہیں۔

تاہم، انسٹالیشن کو ہمیشہ مقامی برقی کوڈز، پول لوڈنگ کی ضروریات، کلیئرنس، گراؤنڈنگ کے اصول، تحفظ کے تقاضوں، اور افادیت کے طریقہ کار کی تعمیل کرنی چاہیے۔ اس لیے ٹرانسفارمر کے انتخاب کو ایک الگ تھلگ خریداری کے فیصلے کے طور پر علاج کرنے کے بجائے مجموعی تقسیم کے ڈیزائن میں ضم کیا جانا چاہیے۔

خریداروں کو صحیح ٹرانسفارمر کا انتخاب کیسے کرنا چاہیے؟

37.5KVA ٹرانسفارمر کا انتخاب KVA نمبر کی تصدیق سے زیادہ شامل ہے۔ پروکیورمنٹ انجینئرز کو آرڈر دینے سے پہلے مکمل برقی اور ماحولیاتی تقاضوں کا جائزہ لینا چاہیے۔

1. لوڈ کی تصدیق کریں:موجودہ طلب اور مستقبل کی معقول نمو کا حساب لگائیں۔
2. وولٹیج کی ضروریات کی تصدیق کریں:تقسیم کے نظام کے مطابق پرائمری اور سیکنڈری وولٹیجز کی وضاحت کریں۔
3. مرحلے کی ترتیب چیک کریں:اس بات کا تعین کریں کہ آیا اس منصوبے کو سنگل فیز یا تھری فیز آلات کی ضرورت ہے۔
4. تعدد کا جائزہ لیں:مقامی الیکٹریکل گرڈ فریکوئنسی کے ساتھ مطابقت کی تصدیق کریں۔
5. تنصیب کی شرائط کا اندازہ کریں:محیطی درجہ حرارت، اونچائی، نمی، آلودگی، ہوا، اور نمائش پر غور کریں۔
6. تحفظ کے تقاضوں کی تصدیق کریں:فیوز، سرج پروٹیکشن، گراؤنڈنگ اور دیگر حفاظتی آلات کو آرڈینیٹ کریں۔
7. تکنیکی دستاویزات کی درخواست کریں:ڈرائنگ، نام کی تختی کی معلومات، ٹیسٹ رپورٹس، اور قابل اطلاق معیارات کا جائزہ لیں۔
8. سپلائر کی صلاحیت کا اندازہ کریں:مینوفیکچرنگ کے تجربے، معائنہ کے طریقہ کار، ٹریس ایبلٹی، ڈیلیوری کی صلاحیت، اور بعد از فروخت سپورٹ پر غور کریں۔

ایک قابل اعتماد ٹرانسفارمر فراہم کنندہ کو پیداوار سے پہلے ان پیرامیٹرز پر بات کرنے کے قابل ہونا چاہئے تاکہ حتمی کنفیگریشن کسی عام تصریح پر انحصار کرنے کے بجائے اصل پروجیکٹ سے مماثل ہو۔

اکثر پوچھے گئے سوالات

ٹرانسفارمر پر 37.5KVA کا کیا مطلب ہے؟

37.5KVA ٹرانسفارمر کی ریٹیڈ ظاہری بجلی کی گنجائش ہے۔ یہ مخصوص آپریٹنگ حالات کے تحت بجلی کی لوڈنگ کی صلاحیت کی نشاندہی کرتا ہے اور اسے وولٹیج، پاور فیکٹر، محیط حالات، اور قابل اطلاق ڈیزائن کی ضروریات کے ساتھ مل کر سمجھا جانا چاہیے۔

37.5KVA پول پر نصب ٹرانسفارمر کہاں نصب کیا جا سکتا ہے؟

اسے رہائشی کمیونٹیز، دیہی علاقوں، فارموں، چھوٹی تجارتی سہولیات، ہلکی صنعتی سائٹس، اور منتخب عارضی پاور پروجیکٹس کے لیے مناسب اوور ہیڈ ڈسٹری بیوشن سسٹم میں استعمال کیا جا سکتا ہے۔

تانبے کی ونڈنگ کیوں اہم ہیں؟

تانبا ٹرانسفارمر وائنڈنگز کے لیے اعلیٰ برقی چالکتا اور اچھی مکینیکل خصوصیات پیش کرتا ہے۔ مناسب کنڈکٹر کا سائز اور کنٹرول شدہ وائنڈنگ تناؤ بھی ضروری ہے، لہذا سمیٹنے والے مواد کا مکمل وائنڈنگ ڈیزائن سے آزادانہ طور پر جائزہ نہیں لیا جانا چاہیے۔

کیا پول پر نصب ٹرانسفارمر ہر پروجیکٹ کے لیے موزوں ہے؟

نہیں۔ مناسبیت کا انحصار لوڈ کی ضروریات، وولٹیج کی سطح، نیٹ ورک کنفیگریشن، تنصیب کے ماحول، افادیت کے معیارات، پول لوڈنگ کی صلاحیت، حفاظتی منظوری، اور مقامی برقی ضوابط پر ہے۔ ایک قابل الیکٹریکل انجینئر کو حتمی تفصیلات کی تصدیق کرنی چاہئے۔

میں ٹرانسفارمر بنانے والے سے کیا درخواست کروں؟

خریداروں کو تکنیکی ڈرائنگ، نام پلیٹ ڈیٹا، معمول کی جانچ کی دستاویزات، قابل اطلاق معیارات، تنصیب کی معلومات، وارنٹی شرائط، پیکیجنگ کی تفصیلات، اور ترسیل کی تفصیلات پر غور کرنا چاہیے۔ پروجیکٹ پروکیورمنٹ کے لیے، ٹریس ایبلٹی اور دستاویزی فیکٹری ٹیسٹنگ بھی قیمتی ہو سکتی ہے۔

نتیجہ

ایک 37.5KVA پول ماؤنٹڈ ٹرانسفارمر اوور ہیڈ انفراسٹرکچر کا موثر استعمال کرتے ہوئے درمیانے بوجھ کی تقسیم کی ایپلی کیشنز کے لیے درمیانے وولٹیج کی بجلی کو کم کرنے کا ایک عملی طریقہ فراہم کرتا ہے۔ اس کی کارکردگی کا انحصار مکمل انجینئرنگ سسٹم پر ہے، جس میں بنیادی تعمیر، تانبے کی وائنڈنگ کوالٹی، موصلیت، کولنگ، ٹینک کی سالمیت، فیکٹری ٹیسٹنگ، اور درست تنصیب شامل ہیں۔ Guangbian چین میں قطب پر نصب ٹرانسفارمرز تیار کرتا ہے اور فیکٹری سے براہ راست خریداری اور ٹرانسفارمر حل کے ساتھ عالمی خریداروں کی مدد کرتا ہے۔ اگر آپ دیہی بجلی کے منصوبے، یوٹیلیٹی ڈسٹری بیوشن سسٹم، زرعی پاور نیٹ ورک، یا کمرشل ایپلیکیشن کا منصوبہ بنا رہے ہیں،ہم سے رابطہ کریںاپنے پراجیکٹ کے لیے مطلوبہ وولٹیج، صلاحیت، تنصیب کی شرائط، جانچ کی ضروریات، اور حسب ضرورت ٹرانسفارمر حل پر تبادلہ خیال کرنے کے لیے۔
