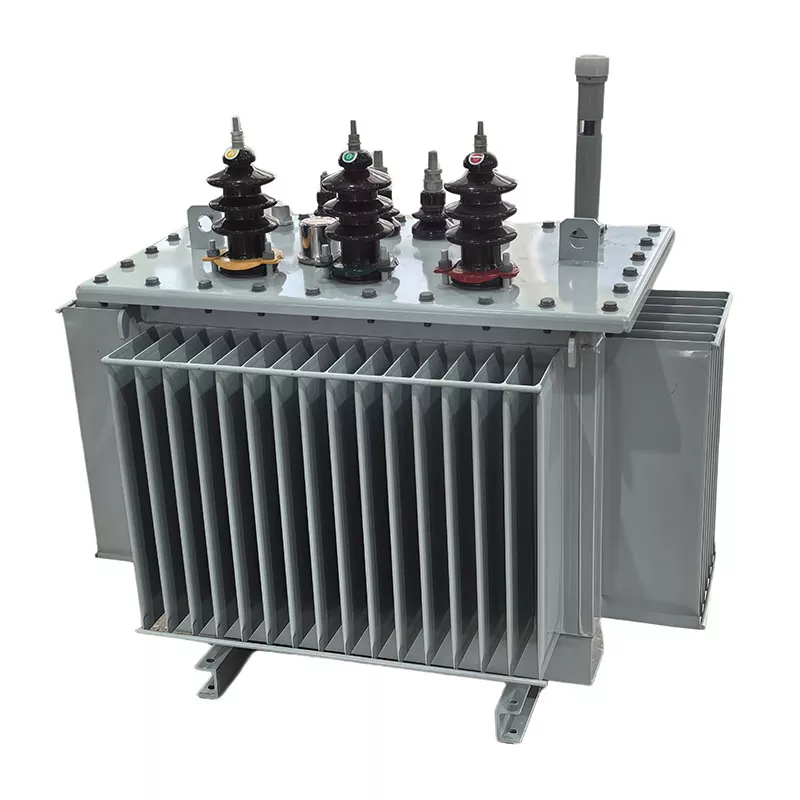

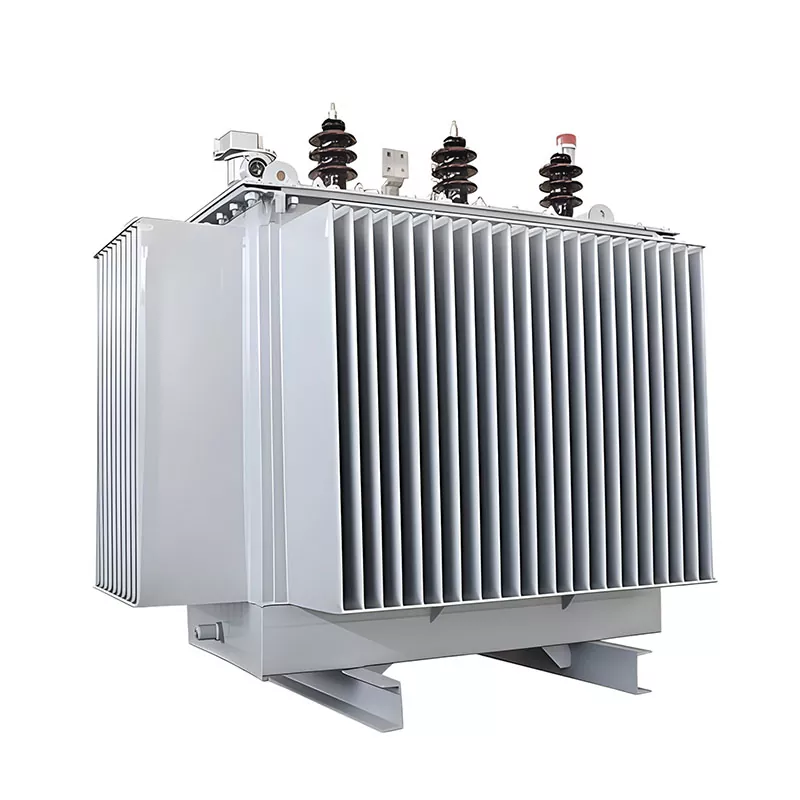

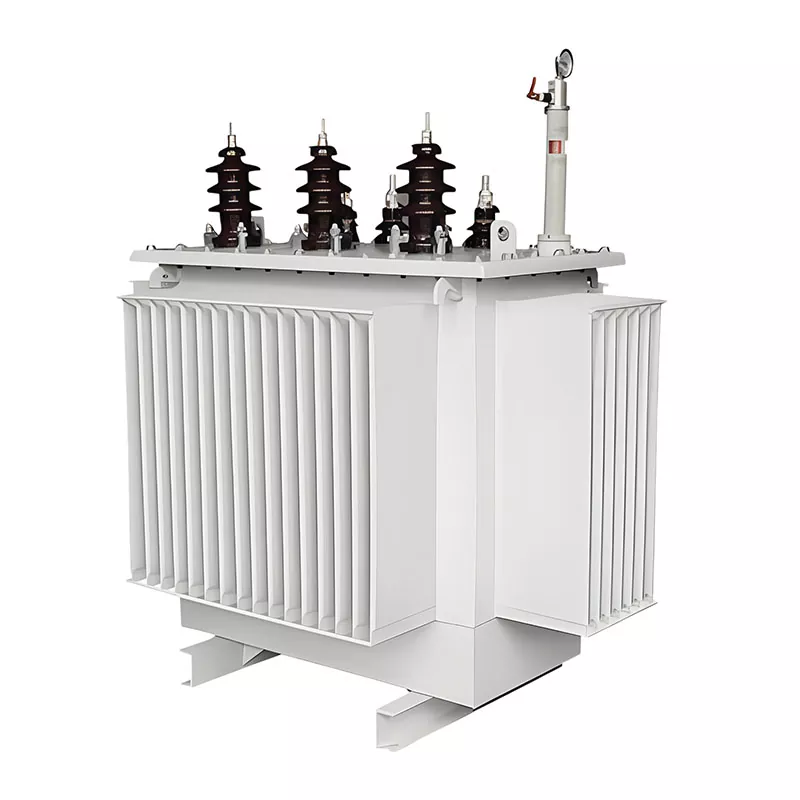

متبادل تیل میں ڈوبا ٹرانسفارمر

ایک متبادل تیل میں ڈوبا ہوا ٹرانسفارمر تیل سے بھرے پاور ٹرانسفارمر کی ایک قسم ہے جو خاص طور پر آپریٹنگ پاور ڈسٹری بیوشن سسٹم میں موجودہ ٹرانسفارمر کو تبدیل کرنے کے لیے ڈیزائن کیا گیا ہے، عام طور پر عمر رسیدہ سامان، ناکامی، صلاحیت کی حدود، یا کارکردگی کو اپ گریڈ کرنے کی ضروریات کی وجہ سے۔

نئی تنصیبات میں استعمال ہونے والے ٹرانسفارمرز کے برعکس، ایک متبادل ٹرانسفارمر کو سسٹم کی مطابقت، فزیکل انٹرچینج ایبلٹی، اور موجودہ برقی انفراسٹرکچر کے ساتھ ہموار انضمام پر مضبوط فوکس کے ساتھ انجنیئر کیا گیا ہے۔

انجینئرنگ کی تعریف

الیکٹریکل انجینئرنگ کے نقطہ نظر سے، متبادل تیل میں ڈوبے ہوئے ٹرانسفارمر کی تعریف اس طرح کی جا سکتی ہے:

ایک پاور ٹرانسفارمر جو موجودہ نیٹ ورک کے حالات کے مطابق ڈیزائن یا بہتر بنایا گیا ہے — جیسے کہ وولٹیج لیول، ویکٹر گروپ، انسٹالیشن کے طول و عرض، اور لوڈ پروفائل — تاکہ یہ اصل سسٹم میں بڑی تبدیلی کے بغیر ان سروس آئل ڈوبی ٹرانسفارمر کو براہ راست تبدیل کر سکے۔

کلیدی تکنیکی خصوصیات

ایک عام متبادل تیل میں ڈوبے ہوئے ٹرانسفارمر کی وضاحت درج ذیل تکنیکی تقاضوں سے ہوتی ہے:

وولٹیج مطابقت:سسٹم کی موجودہ سطحوں جیسے کہ 6kV/0.4kV، 10kV/0.4kV، وغیرہ سے میل کھاتا ہے۔

تنصیب کا تبادلہ:موجودہ فاؤنڈیشنز، کیبل انٹری پوائنٹس، اور سب اسٹیشن لے آؤٹ کو فٹ کرنے کے لیے ڈیزائن کیا گیا ہے۔

ویکٹر گروپ میچنگ:عام طور پر Dyn11 یا اصل ٹرانسفارمر کنفیگریشن سے مماثل

شارٹ سرکٹ امپیڈینس کوآرڈینیشن:نظام کے استحکام کو یقینی بنانے کے لیے عام طور پر 5%–8% کی حد کے اندر ڈیزائن کیا گیا ہے۔

کارکردگی کی اصلاح:تبدیل شدہ یونٹ کے مقابلے کارکردگی کو بہتر بنا سکتا ہے، نقصانات کو کم کر سکتا ہے، یا تھرمل کارکردگی کو بڑھا سکتا ہے۔

پہلے صحیح سائز معلوم کریں۔

یہاں ایک مثال ہے: آپ کا موجودہ لوڈ 800kVA ہے، اور آپ 400kVA نئی مانگ کا اضافہ کر رہے ہیں۔ کچھ ترقی کے مارجن میں فیکٹر، اور 1250-1600kVA معنی رکھتا ہے۔ صرف آج کے نمبروں کو نہ دیکھیں — کچھ ہیڈ روم چھوڑنا ہمیشہ ایک محفوظ شرط ہے۔

ٹرانسفارمر کی گنجائش کا حساب کتاب کرتے وقت، ان پیرامیٹرز کو ذہن میں رکھیں: وولٹیج کی سطح آپ کے موجودہ سسٹم سے مماثل ہونی چاہیے (جیسے 10kV/0.4kV)، ویکٹر گروپ Dyn11 زیادہ تر تجارتی ایپلی کیشنز کے لیے کام کرتا ہے، اور 5-8% کی رکاوٹ معیاری ہے۔ اگر آپ کو یقین نہیں ہے تو، GUANGBIAN کی چائنہ فیکٹری ٹیم آپ کے سیٹ اپ کا جائزہ لے سکتی ہے اور تیاری سے پہلے چشمی کی تصدیق کر سکتی ہے۔

تبادلہ سے پہلے کیا تیاری کرنی ہے؟

چیک کرنے کے لئے تین چیزیں:

1. الیکٹریکل اسیسمنٹ - کیا آپ کے بس بار اور کیبلز زیادہ کرنٹ کو سنبھال سکتے ہیں؟ کیا تحفظ کی اسکیم کو ایڈجسٹمنٹ کی ضرورت ہے؟

2. ساختی جانچ — فاؤنڈیشن کا سائز، یونٹ کو اندر منتقل کرنے کے لیے رسائی کا راستہ، وینٹیلیشن کے حالات۔

3. یوٹیلیٹی کوآرڈینیشن - صلاحیت کو اپ گریڈ کرنے کے لیے آپ کی آنے والی سپلائی میں تبدیلی کی ضرورت پڑ سکتی ہے۔ بجلی بند کرنے کا اجازت نامہ جلد حاصل کریں۔

اگر آپ ٹرانسفارمر تبدیل کرنے کا منصوبہ بنا رہے ہیں، تو ہماری چائنا فیکٹری سے GUANGBIAN کی تکنیکی ٹیم ان اشیاء کا جائزہ لینے میں مدد کر سکتی ہے۔ ہم نے اپنی مینوفیکچرنگ سہولت پر اسی طرح کے معاملات کو سنبھالا ہے اور جانتے ہیں کہ اکثر کن تفصیلات کو نظر انداز کیا جاتا ہے۔

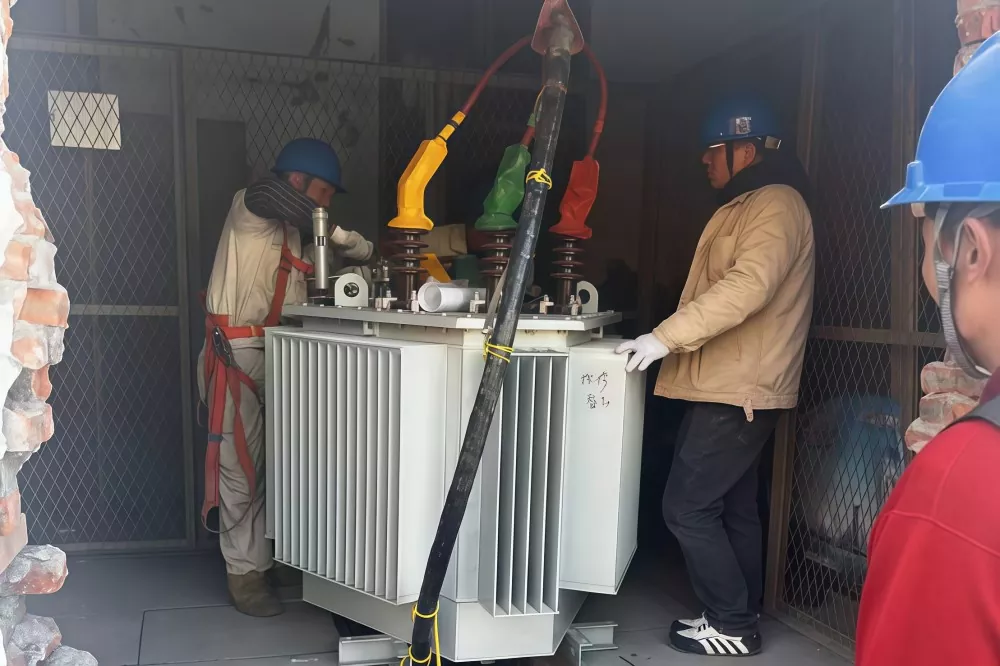

تنصیب اور کمیشننگ

پاور آف → منقطع → پرانے یونٹ کو ہٹائیں → نیا ٹرانسفارمر پوزیشن میں رکھیں → وائرنگ → ٹیسٹنگ → انرجیائز کریں

جانچ کے مرحلے کو مت چھوڑیں: موڑ کا تناسب ٹیسٹ، موصلیت کی مزاحمت، ویکٹر گروپ کی تصدیق، مزاحمت کی پیمائش۔ آپ کو سوئچ پلٹانے سے پہلے سب کچھ گزرنا پڑتا ہے۔ پہلے چند ہفتوں کے دوران، درجہ حرارت پر نظر رکھیں، غیر معمولی شور کو سنیں، کمپن کی جانچ کریں۔

اس کی قیمت کتنی ہے؟

1250kVA یونٹ کے لیے، ٹرانسفارمر خود $25,000–45,000 چلاتا ہے۔ تنصیب اور ترمیم کے ساتھ، منصوبے کی کل لاگت $35,000-75,000 کے لگ بھگ ہے۔ اگر آپ کا موجودہ یونٹ تقریباً 20 سالوں سے چل رہا ہے، تو اسے ایک نئے کے ساتھ تبدیل کرنا متوازی یونٹ کو شامل کرنے سے زیادہ معنی رکھتا ہے — کم دیکھ بھال کی پریشانی، بہتر کارکردگی۔

انسٹالیشن کے بعد، ٹیسٹ رپورٹس اور بطور بلٹ ڈرائنگ فائل پر رکھیں۔ سہ ماہی درجہ حرارت چیک کریں، سالانہ تیل کا تجزیہ کریں (تیل سے بھری اقسام کے لیے)۔ مناسب دیکھ بھال کے ساتھ، یہ سامان 20-30 سال تک آسانی سے چلنا چاہیے۔

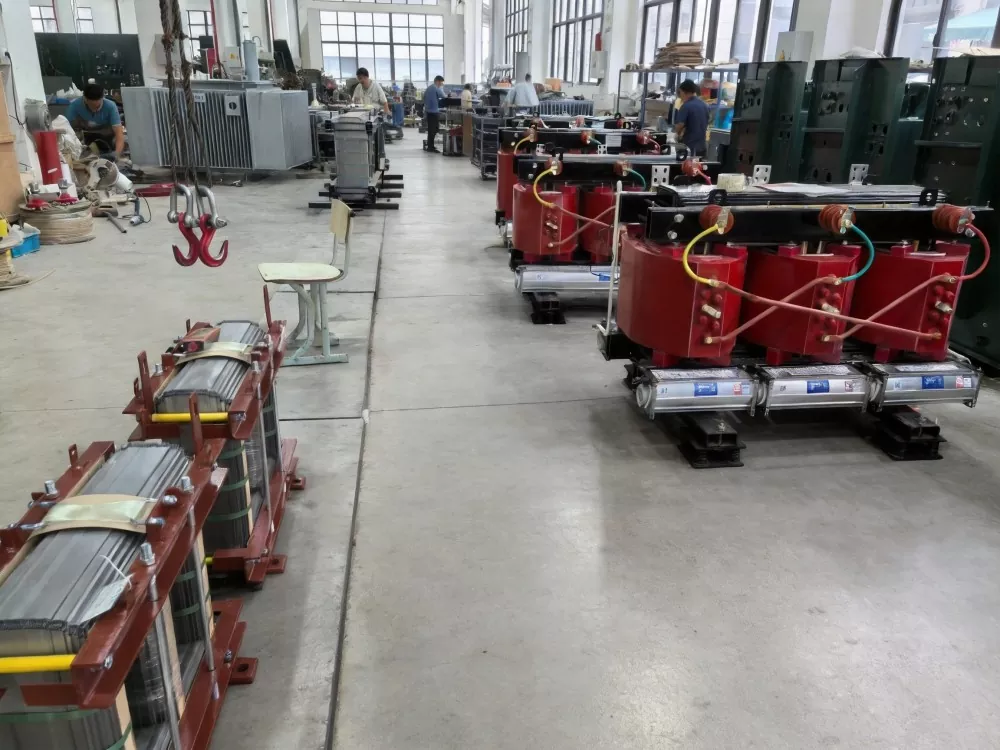

GUANGBIAN کی چائنہ فیکٹری میں، ہم ٹرانسفارمرز تیار کرتے ہیں جو طویل سفر کے لیے بنائے گئے ہیں۔ چاہے آپ ٹرانسفارمر کے انتخاب کے مرحلے میں ہوں یا چشمی کا جائزہ لینے کی ضرورت ہو، ہماری ٹیم مدد کر سکتی ہے۔

معیاری نئے انسٹالیشن ٹرانسفارمرز سے فرق

اکثر پوچھے گئے سوالات

1. متبادل تیل میں ڈوبا ٹرانسفارمر کیا ہے؟

یہ تیل میں ڈوبا ہوا ٹرانسفارمر ہے جو آپریٹنگ پاور سسٹم میں موجودہ ٹرانسفارمر کو تبدیل کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ بجلی کے اصل حالات سے مطابقت رکھنے کے لیے بنایا گیا ہے تاکہ نظام کم سے کم ترمیم کے ساتھ چلتا رہے۔

2. ٹرانسفارمر کو کب تبدیل کیا جانا چاہیے؟

تبدیلی کی ضرورت اس وقت ہوتی ہے جب ٹرانسفارمر پرانا ہو (عام طور پر 15–25+ سال)، اکثر ناکام ہو جاتا ہے، موجودہ لوڈ کی طلب کو پورا نہیں کر سکتا، یا اس کی دیکھ بھال کے اخراجات زیادہ ہوتے ہیں۔

3. میں متبادل کے لیے صحیح صلاحیت کا انتخاب کیسے کروں؟

موجودہ بوجھ، مستقبل کی توسیع (عام طور پر 15-25% مارجن)، اور نظام کے حالات جیسے وولٹیج کی سطح اور تنصیب کی حدود کی بنیاد پر صلاحیت کا انتخاب کیا جاتا ہے۔

4. کیا متبادل ٹرانسفارمر صلاحیت کو بڑھا سکتا ہے؟

جی ہاں متبادل یونٹ کو زیادہ صلاحیت میں اپ گریڈ کیا جا سکتا ہے، لیکن موجودہ کیبلز، سوئچ گیئر، اور تحفظ کے نظام کو مطابقت کے لیے چیک کیا جانا چاہیے۔

5. ٹرانسفارمر کو تبدیل کرتے وقت کیا میچ ہونا چاہیے؟

کلیدی پیرامیٹرز میں وولٹیج کا تناسب، ویکٹر گروپ (عام طور پر Dyn11)، رکاوٹ (تقریباً 5–8%)، اور جسمانی تنصیب کے طول و عرض شامل ہیں۔

6. تبدیلی کے عمل میں کتنا وقت لگتا ہے؟

تنصیب اور تبدیلی میں عام طور پر 1-3 دن لگتے ہیں، سائٹ کے حالات پر منحصر ہے، نیز ٹیسٹنگ اور کمیشننگ کے لیے اضافی وقت۔
