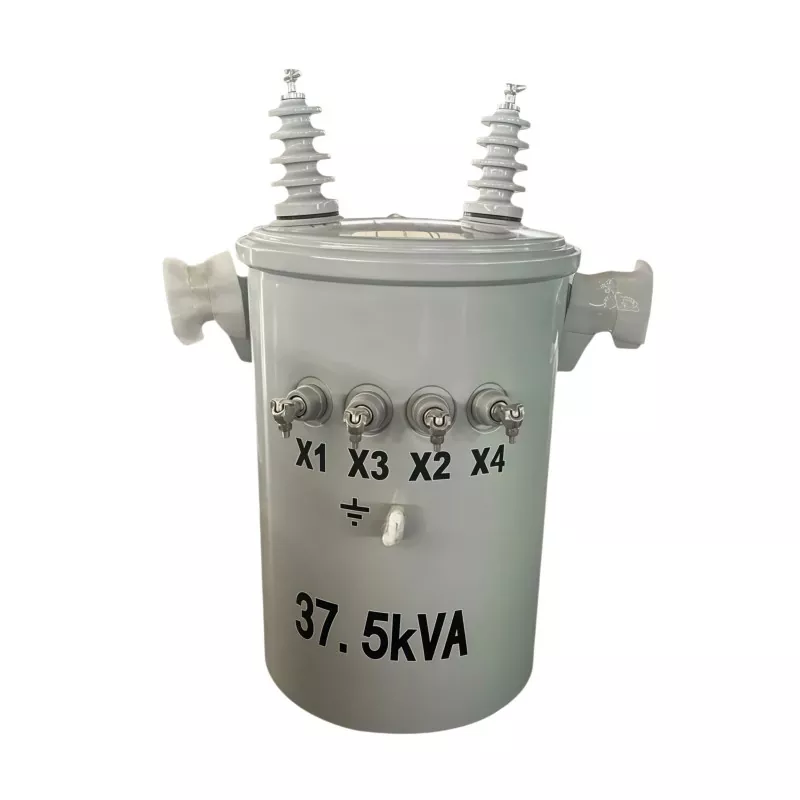

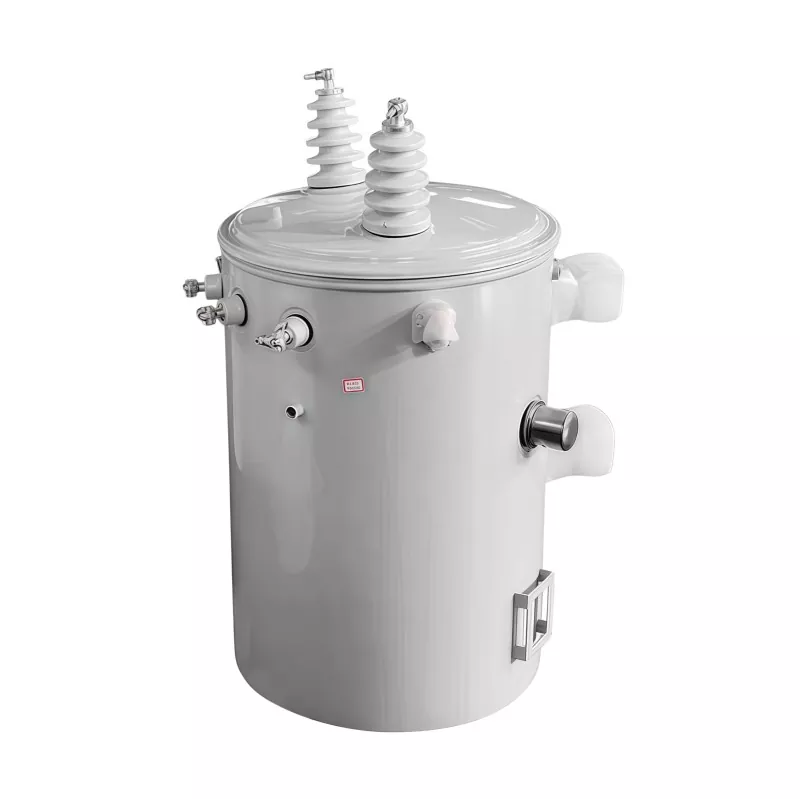

37.5KVA پول ماونٹڈ ٹرانسفارمر

ایک 37.5KVA پول ماؤنٹڈ ٹرانسفارمر ایک بجلی کی تقسیم کا ٹرانسفارمر ہے جسے یوٹیلیٹی پولز پر نصب کیا جاتا ہے تاکہ رہائشی، تجارتی، زرعی اور ہلکی صنعتی بجلی کی ایپلی کیشنز کے لیے پاور لائنوں سے درمیانے وولٹیج کی بجلی کو کم قابل استعمال وولٹیج میں کم کیا جا سکے۔ 37.5 kilovolt-amperes (KVA) کی درجہ بندی کی صلاحیت کے ساتھ، یہ عام طور پر شہری اور دیہی علاقوں میں مستحکم، موثر اور قابل اعتماد بجلی کی فراہمی فراہم کرنے کے لیے اوور ہیڈ پاور ڈسٹری بیوشن سسٹم میں استعمال ہوتا ہے۔ اس کا کمپیکٹ پول ماونٹڈ ڈیزائن زمینی جگہ کو بچانے میں مدد کرتا ہے، تنصیب کو آسان بناتا ہے، اور لاگت سے موثر پاور ڈسٹری بیوشن نیٹ ورکس کو سپورٹ کرتا ہے۔

کام کرنے کا اصول

ایک قطب پر نصب ٹرانسفارمر برقی مقناطیسی انڈکشن کے اصول پر کام کرتا ہے۔

ہائی وولٹیج ان پٹ

اوور ہیڈ ڈسٹری بیوشن لائنوں کے ذریعے پرائمری وائنڈنگ کو میڈیم یا ہائی وولٹیج کی بجلی فراہم کی جاتی ہے۔

مقناطیسی فیلڈ جنریشن

جب متبادل کرنٹ بنیادی وائنڈنگ سے گزرتا ہے، تو یہ ٹرانسفارمر کور کے اندر ایک بدلتا ہوا مقناطیسی میدان بناتا ہے۔

وولٹیج کی تبدیلی

یہ مقناطیسی میدان ثانوی وائنڈنگ میں وولٹیج پیدا کرتا ہے۔ وائنڈنگز کے درمیان موڑ کے تناسب کی بنیاد پر، وولٹیج کو کم استعمال کے قابل سطح تک نیچے لایا جاتا ہے۔

مستحکم آؤٹ پٹ سپلائی

اس کے بعد تبدیل شدہ کم وولٹیج بجلی رہائشی، تجارتی یا صنعتی صارفین کو مستحکم کارکردگی کے ساتھ فراہم کی جاتی ہے۔

ایپلی کیشنز

ایک 37.5KVA کا پول ماونٹڈ ٹرانسفارمر کم سے درمیانے بوجھ والے ڈسٹری بیوشن سسٹم کے لیے ڈیزائن کیا گیا ہے، جو درمیانی وولٹیج کی بجلی کو مؤثر طریقے سے استعمال کرنے کے قابل کم وولٹیج پر آخری صارفین کے لیے نیچے لے جاتا ہے۔ یہ مندرجہ ذیل منظرناموں میں بڑے پیمانے پر استعمال ہوتا ہے۔

رہائشی بجلی کی تقسیم

رہائشی محلوں، دیہی گھروں، اور چھوٹی برادریوں کے لیے مثالی، روشنی، گھریلو آلات، اور روزانہ بجلی کی کھپت کے لیے مستحکم بجلی فراہم کرتا ہے۔

دیہی بجلی کے منصوبے

اس کی سادہ تنصیب اور کم دیکھ بھال کی ضروریات کی وجہ سے عام طور پر دیہی گرڈ کی توسیع اور ریموٹ ایریا پاور سپلائی سسٹم میں استعمال ہوتا ہے۔

زرعی پاور سسٹمز

فارموں، آبپاشی کے نظام، مویشیوں کی سہولیات، اور گرین ہاؤسز، پانی کے پمپوں، موٹروں، اور زرعی مشینری کے لیے موزوں ہے۔

چھوٹی تجارتی سہولیات

مستحکم تجارتی بجلی کی فراہمی کے لیے چھوٹے دفاتر، ریٹیل اسٹورز، گیس اسٹیشنز، ورکشاپس اور اسٹوریج کی سہولیات میں وسیع پیمانے پر لاگو کیا جاتا ہے۔

ہلکی صنعتی ایپلی کیشنز

چھوٹی فیکٹریوں، پروسیسنگ ورکشاپس، اور اعتدال پسند بجلی کی طلب کے ساتھ دیکھ بھال کی سہولیات میں استعمال کیا جاتا ہے۔

عارضی بجلی کی فراہمی کے منصوبے

تعمیراتی مقامات اور عارضی آؤٹ ڈور انجینئرنگ پروجیکٹس میں عام ہے جس میں بجلی کی لچکدار اور قابل اعتماد تقسیم کی ضرورت ہوتی ہے۔

آئیے دیکھتے ہیں کہ گوانجیبیئن دراصل ایک کیسے بناتا ہے۔

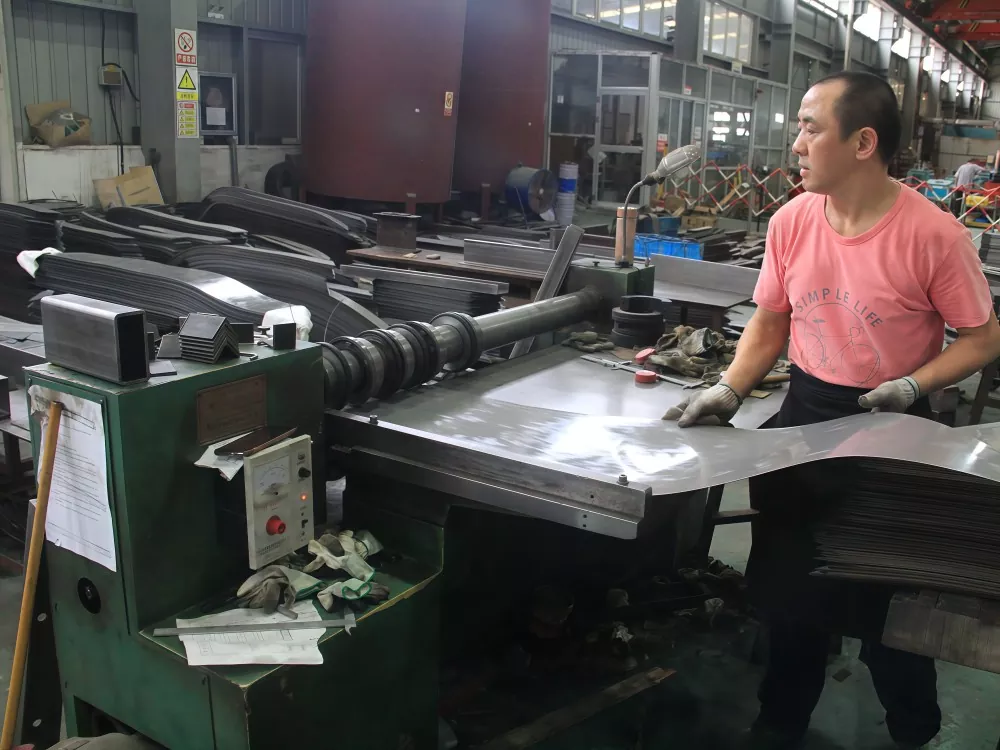

مرحلہ 1: بنیادی ساخت

کور اناج پر مبنی سلکان اسٹیل سے شروع ہوتا ہے۔ زبردست مقناطیسی خصوصیات، لیکن یہ ٹوٹنے والا ہے — آپ اسے باقاعدہ سٹیل کی طرح مہر نہیں لگا سکتے۔

ہم چادروں کو مخصوص طول و عرض میں کاٹتے ہیں، پھر انہیں خصوصی آلات پر تہہ در تہہ اسٹیک کرتے ہیں۔ ہر پرت کے جوڑ نیچے والے سے آفسیٹ ہوتے ہیں، جو مقناطیسی راستے میں ہوا کے خلاء کو کم سے کم رکھتا ہے۔ ایک بار جب ہم ہدف کی موٹائی تک پہنچ جاتے ہیں، تو سارا اسٹیک مضبوطی سے بند ہو جاتا ہے اور ہر چیز کو جگہ پر بند کرنے کے لیے ویکیوم سے رنگین ہو جاتا ہے۔

ٹرانسفارمر مینوفیکچرنگ کا عمل اس قدم پر منحصر ہے۔ اسٹیک فیکٹر، سطح کا چپٹا پن، کلیمپنگ پریشر—ان میں سے کسی کو بھی یاد رکھیں، اور بغیر بوجھ کے نقصانات قیاس کے مطابق چلیں گے۔

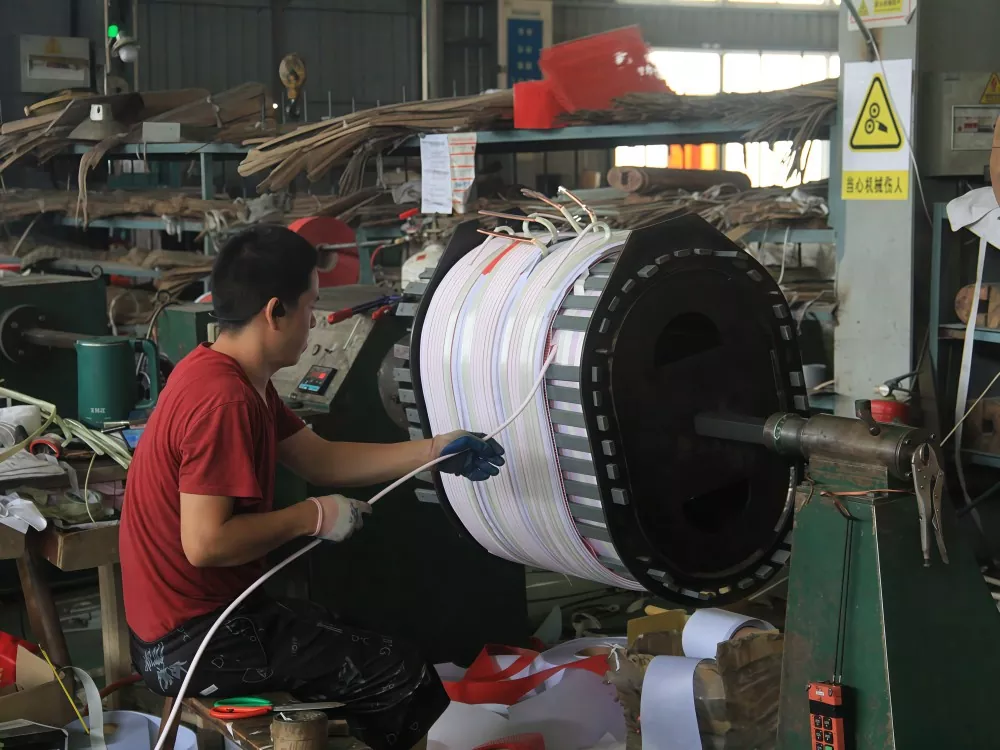

مرحلہ 2: سمیٹنا

یہ وہ جگہ ہے جہاں یہ تنقیدی ہو جاتا ہے۔ سمیٹنے والی دکان کنٹرول شدہ درجہ حرارت اور نمی پر چلتی ہے۔ آپریٹرز سمیٹنے والی مشینوں پر بیٹھتے ہیں، کوائل پر تانبے کی تار ڈالتے ہیں، باری باری، اسے یکساں اور سخت رکھتے ہیں۔

گوانجیان کا 37.5 kva قطب پر نصب ٹرانسفارمر خالص تانبے کی وائنڈنگ کا استعمال کرتا ہے — ایلومینیم کا نہیں۔ ہم ان کو اپنی چائنہ کی سہولت پر تیار کرتے ہیں، اور ہر تفصیل کی اہمیت ہے: وائر گیج، موڑ کی تعداد، لیئرنگ پیٹرن۔ ہوا بہت ڈھیلی ہے، کنڈلی میں مکینیکل طاقت کا فقدان ہے۔ ہوا بہت تنگ، آپ موصلیت کو کچلتے ہیں.

ایک بار زخم لگنے کے بعد، کنڈلی ویکیوم امپریگنیشن سے گزرتی ہے۔ وارنش کی موصلیت ہر خلا میں داخل ہو جاتی ہے، موڑ کو جگہ پر بند کر دیتا ہے اور وائنڈنگ کو ڈائی الیکٹرک طاقت اور گرمی کی بہتر کھپت دونوں دیتا ہے۔

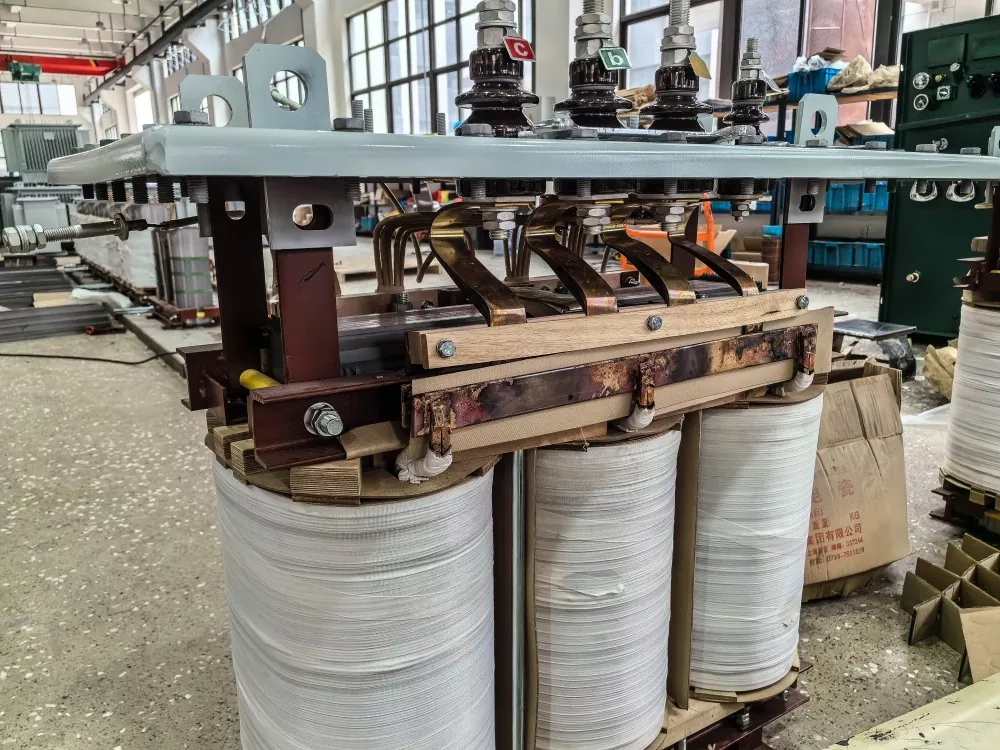

مرحلہ 3: کور اور کوائل اسمبلی

زخم کی کنڈلی بنیادی ٹانگوں پر پھسل جاتی ہے۔ موصلیت کے اسپیسرز اندر جاتے ہیں، لیڈز جڑ جاتی ہیں، اور پورا فعال حصہ شکل اختیار کر لیتا ہے۔ وائنڈنگز کے درمیان کلیئرنس معیاری ہونا ضروری ہے—یہاں کوئی شارٹ کٹ نہیں ہے۔

ایک بار جمع ہونے کے بعد، فعال حصہ فوری طور پر ٹرانسفارمر فیکٹری ٹیسٹنگ سے گزرتا ہے: وولٹیج ٹیسٹ اور ڈی سی مزاحمتی پیمائش کو برداشت کرنا۔ کچھ بھی بند، یہاں تک کہ تھوڑا سا، اس مرحلے پر پکڑا جاتا ہے.

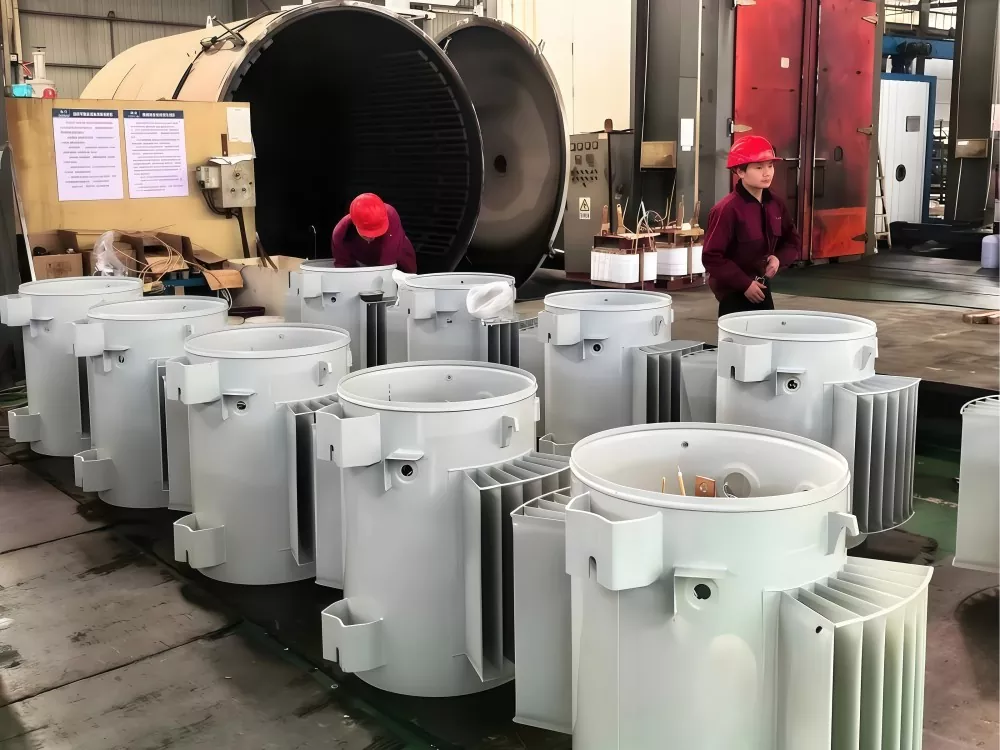

مرحلہ 4: ٹینک اسمبلی

فعال حصہ معائنہ پاس کرتا ہے؟ یہ ٹینک میں اتر جاتا ہے۔ ٹینک ٹرانسفارمر کا شیل ہے جو موصلیت کے تیل سے بھرا ہوا ہے جو ڈبل ڈیوٹی کرتا ہے: ڈائی الیکٹرک بیریئر اور کولنٹ۔

ہم گوانجیان میں اعلیٰ درجے کا معدنی موصل تیل استعمال کرتے ہیں۔ پانی کی کمی اور اس کے اندر جانے سے پہلے ہی ڈیگاس ہوجاتا ہے۔ ٹینک خود ویلڈڈ کنسٹرکشن ہے، اور ہر ویلڈ سیون کا ایکسرے معائنہ کیا جاتا ہے۔ کسی لیک کی اجازت نہیں ہے۔

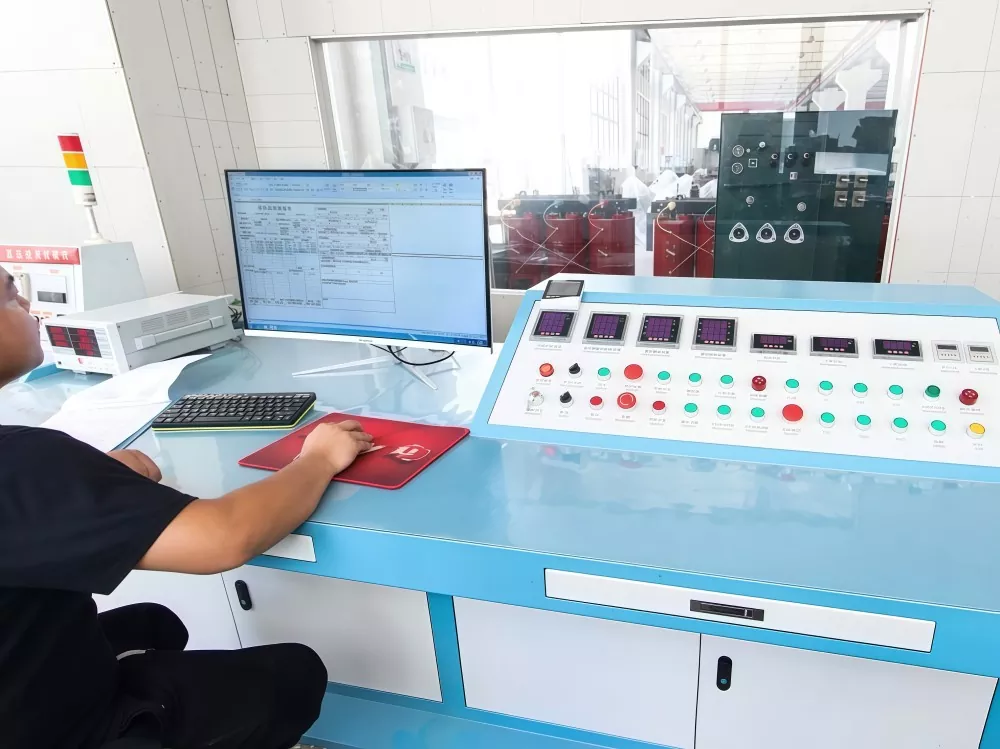

مرحلہ 5: حتمی جانچ

کسی بھی یونٹ کے فیکٹری سے نکلنے سے پہلے، یہ ایک مکمل ٹیسٹ روٹین سے گزرتا ہے:

نو لوڈ ٹیسٹ: ہم اسے ثانوی طرف سے منسلک کسی بھی چیز کے بغیر طاقت دیتے ہیں۔ موجودہ اور نقصان کی ریڈنگز ہمیں بتاتی ہیں کہ کیا کور برتاؤ کر رہا ہے۔ 37.5 kva کے قطب پر لگے ہوئے ٹرانسفارمر پر، ≤113W یا اس سے کم پر بغیر لوڈ کا نقصان آنا پڑتا ہے۔

لوڈ ٹیسٹ: اس پر مکمل ریٹیڈ لوڈ لگائیں اور نمبر دیکھیں۔ لوڈ کا نقصان ≤413W پر رہتا ہے، اور درجہ حرارت میں اضافہ 65°C سے آگے نہیں بڑھتا ہے۔

وولٹیج ٹیسٹ کا مقابلہ کریں: HV سمیٹنے پر ایک پورے منٹ کے لیے پاور فریکوئنسی پر 21kV۔ LV طرف 10kV۔ اگر موصلیت برقرار رہتی ہے تو ہم آگے بڑھتے ہیں۔

امپلس وولٹیج ٹیسٹ: 60kV اسپائک پرائمری سے ٹکراتا ہے، 30kV سیکنڈری سے ٹکراتا ہے۔ یہ آپ کو بتاتا ہے کہ آیا تانبے کو سمیٹنے والا ٹرانسفارمر بجلی کے حقیقی واقعے کو سنبھال سکتا ہے۔

تیل کی موصلیت کا ٹیسٹ: بریک ڈاؤن وولٹیج، نمی کا مواد، کھپت کا عنصر—ہر ایک کو پاس کرنا ہوگا۔

ہر ٹیسٹ صاف؟ پھر — اور صرف تب — یہ فیکٹری لیبل حاصل کرتا ہے۔

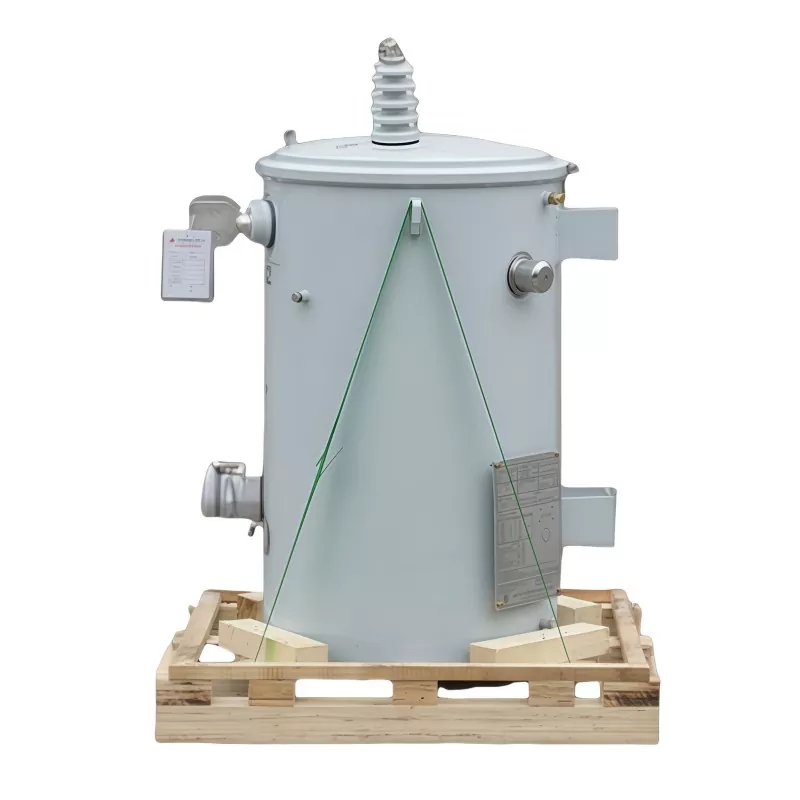

مرحلہ 6: پیکنگ اور شپنگ

تمام ٹیسٹ پاس کیا؟ ٹرانسفارمر کو نمی پروف کور ملتا ہے، اسے لکڑی کے پیلیٹ پر پٹا دیا جاتا ہے، اور شپمنٹ کے لیے تیار کیا جاتا ہے۔ ہر گوانجیئن یونٹ میں ایک منفرد سیریل نمبر ہوتا ہے جو کہ نام کی تختی اور بنیاد پر نظر آتا ہے۔ اس نمبر کا پتہ لگائیں، اور آپ کو پروڈکشن کی تاریخ، ٹیسٹ کے ریکارڈز، یہاں تک کہ اس میں خام مال کا کون سا بیچ گیا تھا۔

اب تک آپ کو تصویر مل جائے گی۔ ایک 37.5KVA پول ماونٹڈ ٹرانسفارمر صرف دھات اور تار ایک ساتھ پھینکا نہیں جاتا ہے۔ ٹرانسفارمر مینوفیکچرنگ کے عمل میں حقیقی دستکاری اور حقیقی لوگ شامل ہوتے ہیں جو ہر قدم پر توجہ دیتے ہیں۔ قیمت اہم ہے، لیکن پیداوار کی صلاحیت اور کوالٹی کنٹرول زیادہ اہمیت رکھتا ہے۔

پول پر نصب ٹرانسفارمر کیوں استعمال کریں؟

گراؤنڈ ماونٹڈ ٹرانسفارمرز کے مقابلے میں، پول ماونٹڈ ٹرانسفارمرز کئی اہم فوائد پیش کرتے ہیں:

خلائی بچت کی تنصیب

یوٹیلیٹی پولز پر نصب، زمینی جگہ یا وقف شدہ ٹرانسفارمر کمروں کی ضرورت کو ختم کرتے ہوئے۔

کم انفراسٹرکچر لاگت

بنیادوں، دیواروں، یا اضافی سول کاموں کی ضرورت سے گریز کرکے تعمیراتی اخراجات کو کم کرتا ہے۔

دیہی تقسیم کے لیے موثر

دیہی اور دور دراز علاقوں کے لیے انتہائی موزوں ہے جہاں اوور ہیڈ ڈسٹری بیوشن نیٹ ورک عام طور پر استعمال ہوتے ہیں۔

آسان دیکھ بھال تک رسائی

معائنہ، دیکھ بھال، اور متبادل کے لیے ایک آسان اونچائی پر نصب کیا گیا ہے، جس سے ڈاؤن ٹائم کم ہوتا ہے۔

بہتر حفاظت

بلند تنصیب حادثاتی رابطے، توڑ پھوڑ اور ماحولیاتی نقصان کے خطرات کو کم کرتی ہے۔

قابل اعتماد آؤٹ ڈور آپریشن

طویل مدتی بیرونی کارکردگی کے لیے موسم مزاحم اور سنکنرن مزاحم خصوصیات کے ساتھ ڈیزائن کیا گیا ہے۔

اوور ہیڈ پاور نیٹ ورکس کے لیے کامل

اوور ہیڈ ڈسٹری بیوشن سسٹمز میں بڑے پیمانے پر لاگت سے موثر اور موثر پاور حل کے طور پر استعمال کیا جاتا ہے۔

اسے اپنے لیے دیکھنا چاہتے ہو؟ گوانجیان ہماری چین کی فیکٹری میں تیار کرتا ہے، اور ہم فیکٹری کے دورے کا خیرمقدم کرتے ہیں۔ ٹور شیڈول کرنے کے لیے پہنچیں۔
