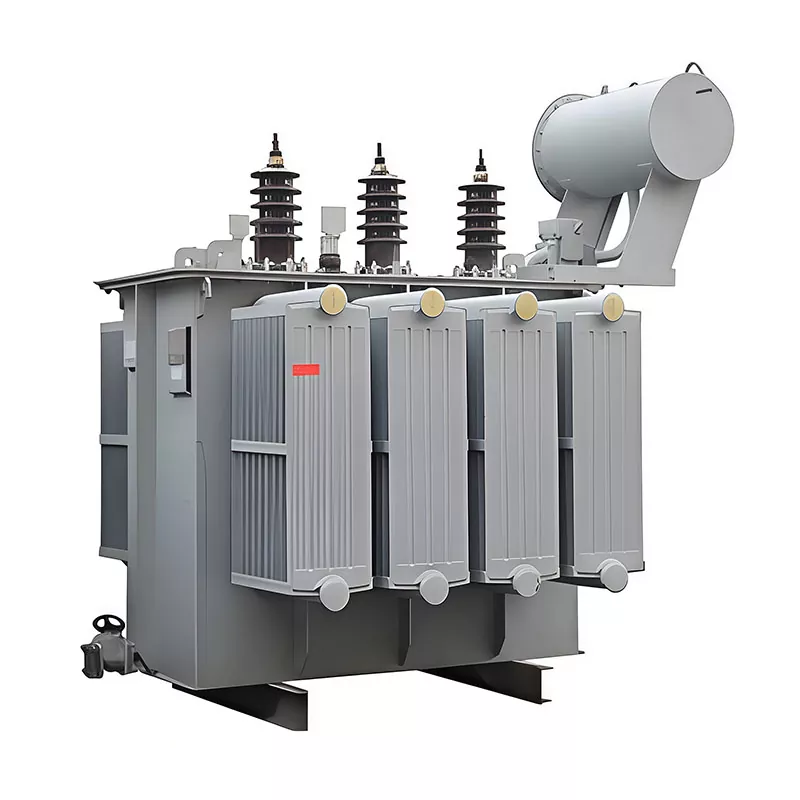

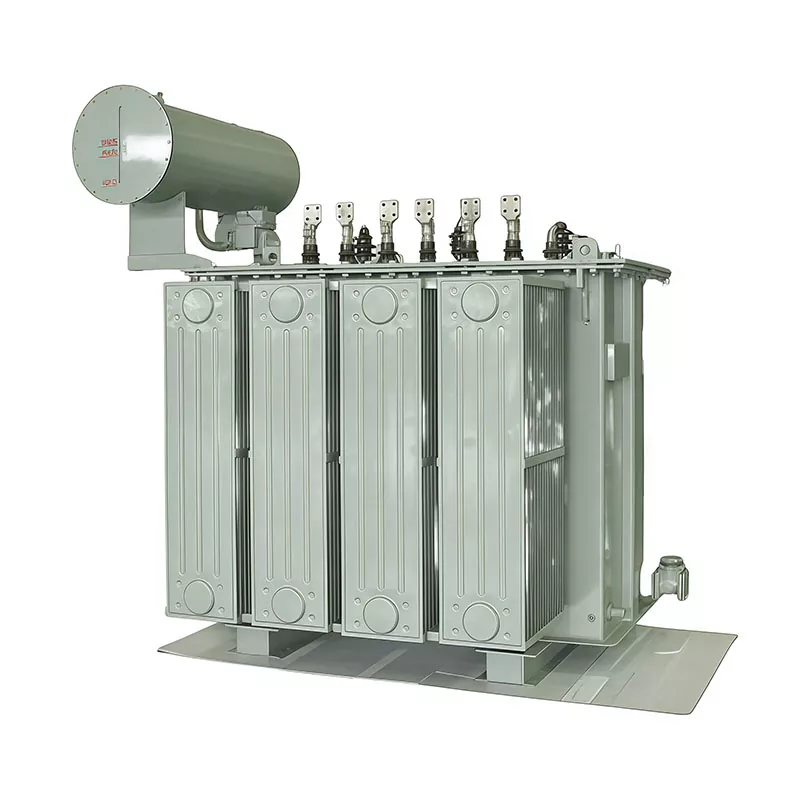

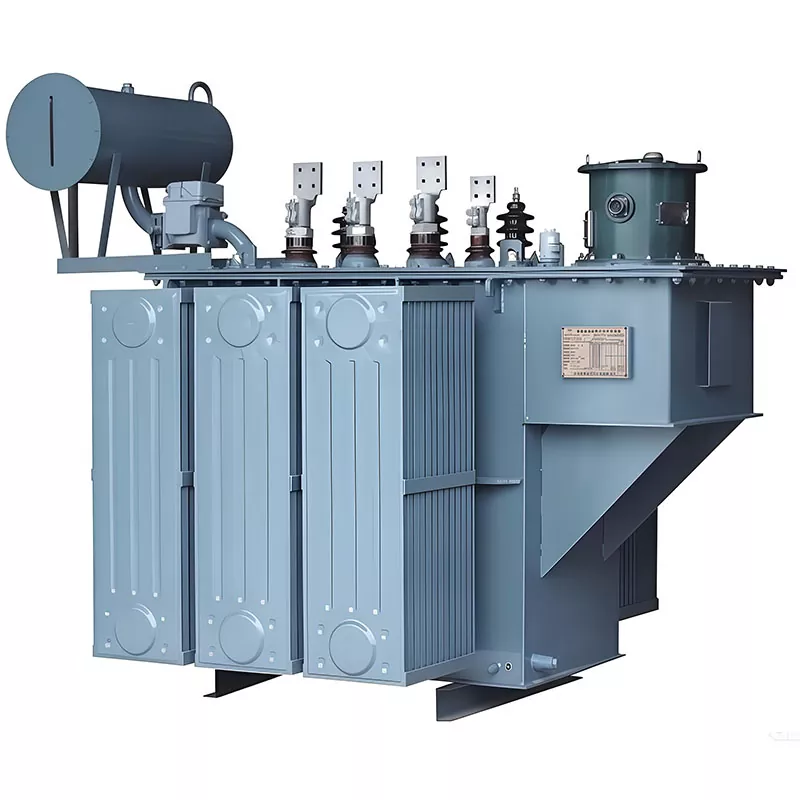

2500kVA 35kV تیل میں ڈوبا ڈسٹری بیوشن ٹرانسفارمر

2500kVA 35kV تیل میں ڈوبا ڈسٹری بیوشن ٹرانسفارمر 2500kVA کی درجہ بندی کی گنجائش اور 35kV کی ہائی وولٹیج سائیڈ ریٹنگ کے ساتھ تیل میں ڈوبا ہوا ڈسٹری بیوشن ٹرانسفارمر ہے۔

برقی موصلیت اور حرارت کی کھپت دونوں کو بیک وقت فراہم کرنے کے لیے موصلیت کا تیل استعمال کرتے ہوئے، یہ اعلی وولٹیج برقی توانائی کو درمیانے سے کم وولٹیج توانائی میں قابل اعتماد طریقے سے تبدیل کرتا ہے، اور بجلی کے نظاموں کی تقسیم کے حصوں میں وسیع پیمانے پر استعمال ہوتا ہے۔

اہم خصوصیات:

قسم: تیل میں ڈوبا ڈسٹری بیوشن ٹرانسفارمر

صلاحیت: 2500kVA (درمیانے سے بڑی تقسیم کی گنجائش)

وولٹیج کی درجہ بندی: 35kV ہائی وولٹیج ان پٹ

افعال: وولٹیج کی تبدیلی + بجلی کی تقسیم + مستحکم بجلی کی فراہمی

ٹھنڈک کا طریقہ: گرمی کی کھپت کے لیے ٹرانسفارمر تیل کی گردش پر انحصار کرتا ہے (عام طور پر ONAN)

درخواست کے منظرنامے: پاور گرڈ کی تقسیم، صنعتی پارکس، سب اسٹیشنز، توانائی کے منصوبے وغیرہ۔

بنیادی آلات کے انتخاب کے تقاضے

پورے جنوب مشرقی ایشیاء، مشرق وسطیٰ، افریقہ اور لاطینی امریکہ میں، 35kV/0.4kV سٹیپ ڈاون ٹرانسفارمرز کی مانگ میں مسلسل اضافہ ہو رہا ہے، جو صنعتی پارکوں، گرڈ اپ گریڈ کے منصوبوں، تجارتی پیشرفت، اور قابل تجدید توانائی کے انضمام سے چل رہا ہے۔

زیادہ تر خریداروں کے لیے، انتخاب کے معیارات ایک جیسے ہیں:

● اعلی توانائی کی کارکردگی اور کم آپریٹنگ نقصانات

● مسلسل آپریشن کے تحت طویل سروس کی زندگی

● بین الاقوامی معیارات اور سرٹیفیکیشنز کی تعمیل

● کم سے کم دیکھ بھال کی ضروریات کے ساتھ مستحکم بیرونی کارکردگی

GUANGBIAN S13 سیریز (2500kVA تک) کو ان ضروریات کو پورا کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ تانبے کی سمیٹنے والی ساخت اور ONAN کولنگ سسٹم کو اپناتا ہے، جو 35kV ایپلی کیشنز کے لیے قابل اعتماد کارکردگی فراہم کرتا ہے۔ IEC60076 تعمیل اور معیاری Dyn11 ویکٹر گروپ کنفیگریشن کے ساتھ، یہ مختلف مارکیٹوں میں EPC ٹھیکیداروں اور سسٹم انٹیگریٹرز کے ذریعے بڑے پیمانے پر استعمال کیا جاتا ہے، اور عام طور پر 35kV/0.4kV ٹرانسفارمر انتخابی فہرستوں میں شامل ہوتا ہے۔

تکنیکی پیرامیٹرز

S13 سیریز 2500kVA ٹرانسفارمر - مکمل تکنیکی ڈیٹا شیٹ:

ذیل کی کلیدی وضاحتیں عام خریداری کی ضروریات کے ساتھ براہ راست سیدھ میں آتی ہیں، اور ہم درخواست پر پروجیکٹ کے لیے مخصوص حسب ضرورت اختیارات بھی پیش کرتے ہیں۔

بنیادی فوائد اور تکنیکی جھلکیاں

کلیدی فوائد

کم توانائی کے نقصانات

روایتی S9 اور S11 ٹرانسفارمرز کے مقابلے میں، S13 سیریز بغیر لوڈ کے نقصان کو 30% تک اور لوڈ نقصان کو تقریباً 15% تک کم کرتی ہے، جس سے مسلسل ڈیوٹی ایپلی کیشنز میں آپریٹنگ اخراجات کو کم کرنے میں مدد ملتی ہے۔

طویل مدتی منصوبوں کے لیے لاگت سے موثر

24/7 صنعتی اور یوٹیلیٹی آپریشنز کے لیے، توانائی کی بچت لائف سائیکل کے اخراجات کو نمایاں طور پر کم کر سکتی ہے اور وقت کے ساتھ ساتھ سرمایہ کاری پر منافع کو بہتر بنا سکتی ہے۔

100% آکسیجن فری کاپر وائنڈنگز

HV اور LV دونوں وائنڈنگز بہتر چالکتا، بہتر تھرمل استحکام، اور مضبوط شارٹ سرکٹ مزاحمت کے لیے اعلی پاکیزگی والے تانبے کا استعمال کرتے ہیں۔

مسلسل فل لوڈ آپریشن کے لیے ڈیزائن کیا گیا ہے۔

بیرونی ماحول کا مطالبہ کرنے کے لیے موزوں، ٹرانسفارمر مسلسل بھاری بھرکم حالات میں مستحکم کارکردگی کو برقرار رکھتا ہے۔

طویل سروس کی زندگی

30 سال یا اس سے زیادہ عرصے تک قابل اعتماد آپریشن کو سپورٹ کرنے کے لیے پائیدار موصلیت کے مواد اور مضبوط ساختی ڈیزائن کے ساتھ بنایا گیا ہے۔

صنعتی اور یوٹیلیٹی ٹرانسفارمر کی خریداری کے لیے مثالی۔

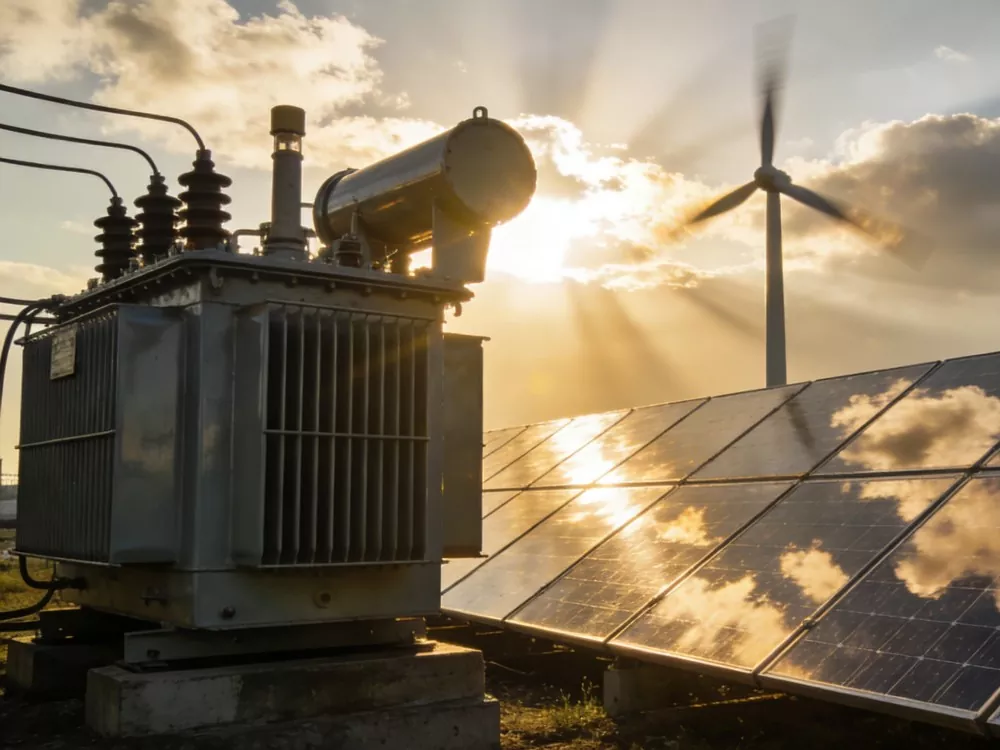

صنعتی پلانٹس، یوٹیلیٹی ڈسٹری بیوشن سسٹم، سولر پاور پروجیکٹس، اور انفراسٹرکچر پاور نیٹ ورکس میں بڑے پیمانے پر استعمال ہوتا ہے۔

کم دیکھ بھال کے آپریشن کے لیے قابل اعتماد ONAN کولنگ

ONAN (آئل نیچرل ایئر نیچرل) کولنگ ڈیزائن معاون پنکھے یا پمپ کے بغیر کام کرتا ہے، جس سے مکینیکل فیل پوائنٹس اور دیکھ بھال کی ضروریات کم ہوتی ہیں۔ مہر بند ٹینک کا ڈھانچہ ٹرانسفارمر کے تیل کو باہر کی ہوا سے بچاتا ہے، تیل کی عمر کو کم کرنے اور وقت کے ساتھ ساتھ مستحکم کارکردگی کو برقرار رکھنے میں مدد کرتا ہے۔ حقیقی دنیا کی ایپلی کیشنز میں، بہت سے یونٹ برسوں تک کم سے کم دیکھ بھال کے ساتھ کام کر سکتے ہیں، جو انہیں دور دراز کے سب سٹیشنوں، صنعتی پاور سسٹمز، اور یوٹیلیٹی ڈسٹری بیوشن پروجیکٹس کے لیے موزوں بناتے ہیں۔

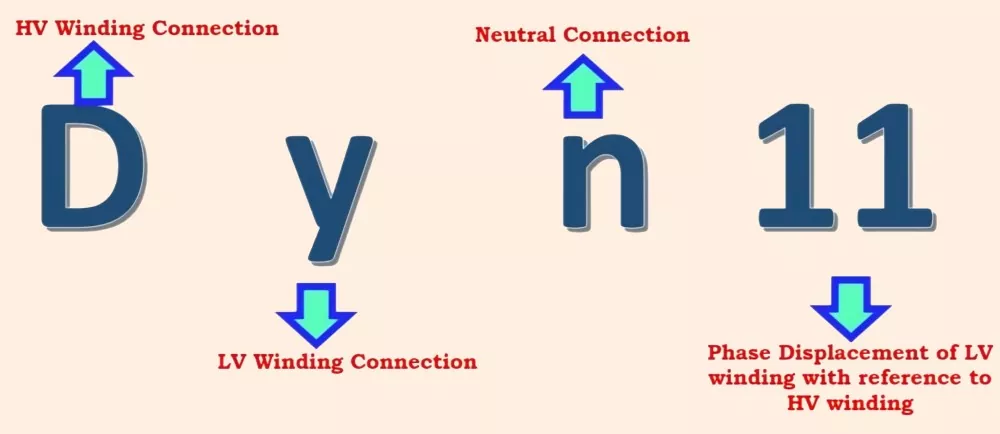

Dyn11 ویکٹر گروپ - یہ حقیقت میں میدان میں کیوں مدد کرتا ہے۔

Dyn11 کنفیگریشن تیسری ہارمونک کرنٹ کو دباتی ہے اور نیوٹرل پوائنٹ شفٹ کو کم کرتی ہے - یہ اس قسم کی چیز ہے جو تجارتی اور صنعتی مقامات پر غیر متوازن بوجھ میں عدم استحکام کے طور پر ظاہر ہوتی ہے۔ یہ سنگل فیز لوڈنگ کو بھی بہتر طریقے سے ہینڈل کرتا ہے، جس سے ایک حقیقی فرق پڑتا ہے جب آپ مخلوط بوجھ کے حالات سے نمٹ رہے ہوتے ہیں۔ حفاظتی ریلے کوآرڈینیشن اس ویکٹر گروپ کے ساتھ کلینر میں آتا ہے، جس سے پاور سسٹم کے مجموعی سیٹ اپ میں حفاظت کی ایک تہہ شامل ہوتی ہے۔

گراؤنڈ اپ سے آؤٹ ڈور تیار

ٹینک اور کوٹنگ اعلی درجہ حرارت، نمی، نمکین ہوا، اور گردوغبار کو برداشت کرنے کے لیے بنائی گئی ہے، جس سے مطلوبہ حالات میں مستحکم آپریشن کو یقینی بنایا جاتا ہے۔ مربوط بجلی کا تحفظ آپریشنل حفاظت کو مزید بڑھاتا ہے۔

آؤٹ ڈور سب اسٹیشنز، بغیر پائلٹ سوئچ رومز، اور دور دراز کی تنصیبات کے لیے موزوں، GUANGBIAN S13-M 2500kVA 35kV تیل میں ڈوبی ہوئی تقسیم کے ٹرانسفارمر کو کسی اضافی دیوار یا شیلڈنگ کی ضرورت نہیں ہے، جو اسے بیرونی بجلی کی تقسیم کے منصوبوں کے لیے ایک عملی انتخاب بناتی ہے۔

چین میں قائم ٹرانسفارمر فیکٹری اور قائم شدہ ٹرانسفارمر مینوفیکچرنگ کے طور پر، گوانجیان جنوب مشرقی ایشیاء، مشرق وسطیٰ، افریقہ اور لاطینی امریکہ میں یونٹس فراہم کرتا ہے - IEC60076 تعمیل اور تخصیص کے اختیارات کے ساتھ جو پراجیکٹ کی مخصوص ضروریات کے لیے دستیاب ہیں۔ ڈیٹا شیٹس یا تکنیکی بات چیت کے لیے رابطہ کریں۔

ہماری فیکٹری

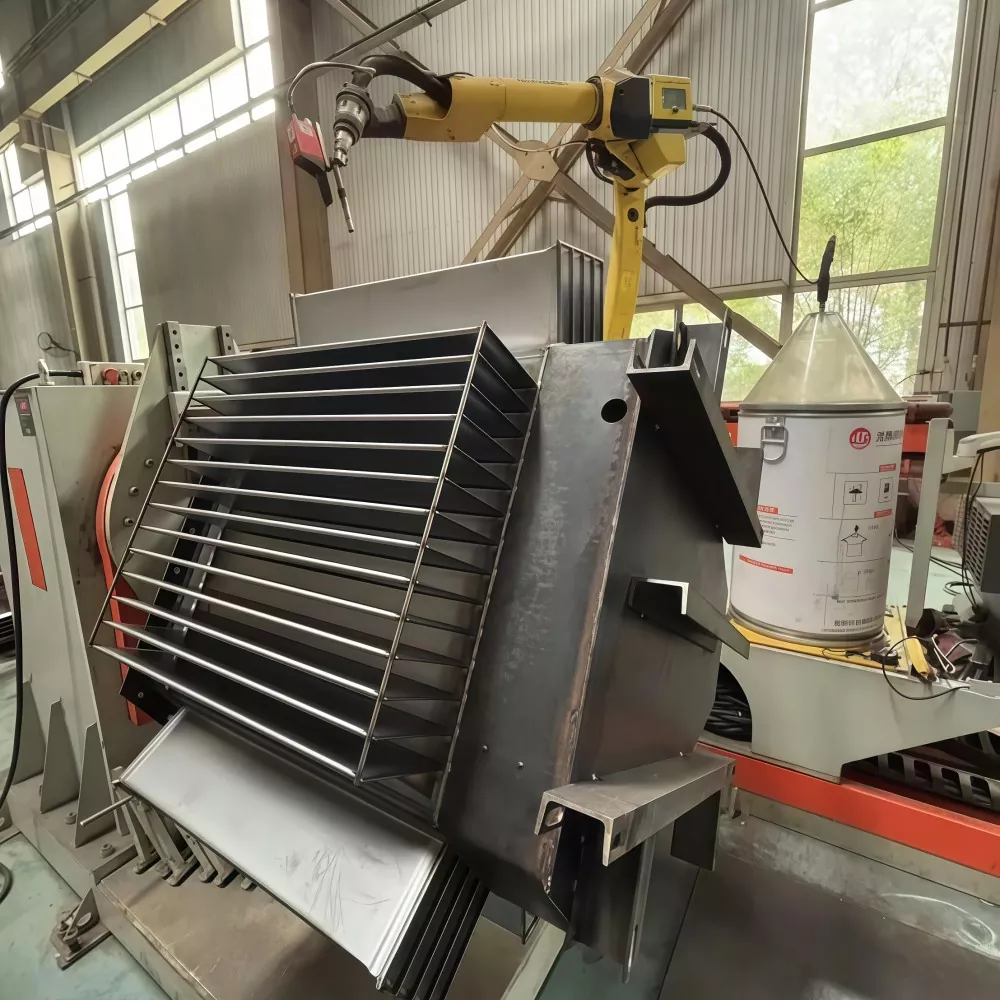

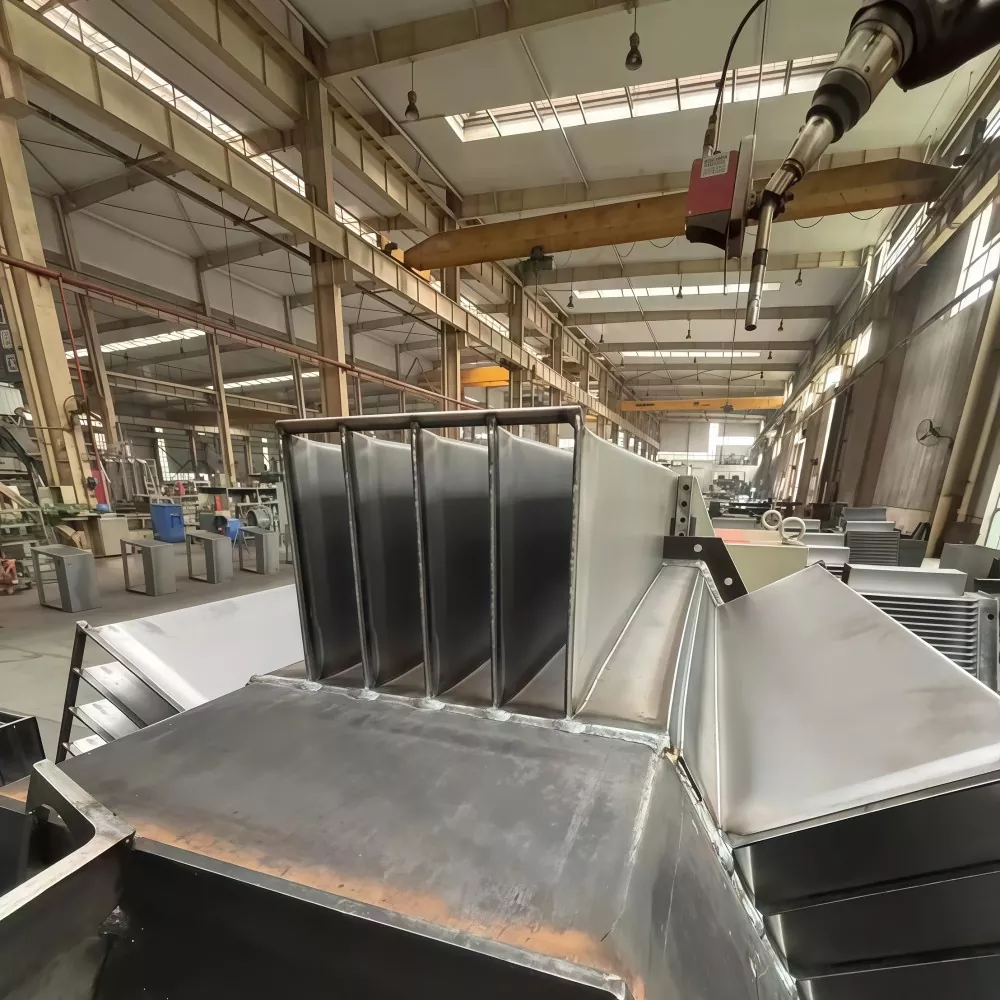

شیٹ میٹل ورکشاپ

ورق سمیٹنے والی ورکشاپ

سمیٹنے والی ورکشاپ

سمیٹنے والی اوون ورکشاپ

ٹرانسفارمر اسمبلی ورکشاپ

ٹرانسفارمر کمیشننگ ورکشاپ

اکثر پوچھے گئے سوالات

1. 2500kVA 35kV تیل میں ڈوبا ڈسٹری بیوشن ٹرانسفارمر کس کے لیے استعمال ہوتا ہے؟

اس کا استعمال صنعتی پلانٹس، یوٹیلیٹی سب سٹیشنز، قابل تجدید توانائی کے نظام، اور بڑے بنیادی ڈھانچے کے منصوبوں کے لیے 35kV درمیانے درجے کے ہائی وولٹیج کی بجلی کو کم کرنے کے لیے کیا جاتا ہے۔

2. 2500kVA کا کیا مطلب ہے؟

2500kVA سے مراد ٹرانسفارمر کی درجہ بندی کی صلاحیت ہے، جس سے یہ ظاہر ہوتا ہے کہ یہ صنعتی اور یوٹیلیٹی لیول پاور ڈسٹری بیوشن کے لیے موزوں بڑے پیمانے پر برقی بوجھ کو سنبھال سکتا ہے۔

3. اس قسم کے ٹرانسفارمر میں تیل کیوں استعمال کیا جاتا ہے؟

موصلیت کا تیل برقی موصلیت اور گرمی کی کھپت دونوں فراہم کرتا ہے، کولنگ کی کارکردگی کو بہتر بنانے اور سروس کی زندگی کو بڑھانے میں مدد کرتا ہے۔

4. 35kV کی درجہ بندی کے کیا فوائد ہیں؟

35kV درمیانے-ہائی وولٹیج نیٹ ورکس میں ایک عام ڈسٹری بیوشن وولٹیج کی سطح ہے، جو کم بجلی کے نقصان کے ساتھ موثر لمبی دوری کی ترسیل کی پیشکش کرتی ہے۔

5. عام طور پر کولنگ کا کون سا طریقہ استعمال کیا جاتا ہے؟

زیادہ تر یونٹ ONAN (آئل نیچرل ایئر نیچرل) کولنگ کا استعمال کرتے ہیں، جو کہ کسی معاون آلات کے بغیر قدرتی تیل کی گردش اور ایئر کولنگ پر انحصار کرتے ہیں۔

6. یہ ٹرانسفارمر عام طور پر کہاں نصب ہوتا ہے؟

یہ آؤٹ ڈور سب سٹیشنز، انڈسٹریل پارکس، کان کنی آپریشنز، سولر اور ونڈ پاور پلانٹس اور گرڈ کی توسیع کے منصوبوں میں بڑے پیمانے پر استعمال ہوتا ہے۔

7. سروس کی زندگی کتنی لمبی ہے؟

مناسب ڈیزائن اور دیکھ بھال کے ساتھ، تیل میں ڈوبے ہوئے ڈسٹری بیوشن ٹرانسفارمرز عام طور پر 25-30 سال یا اس سے زیادہ عرصے تک کام کرتے ہیں۔

8. اہم دیکھ بھال کی ضروریات کیا ہیں؟

مستحکم طویل مدتی آپریشن کو یقینی بنانے کے لیے معمول کے تیل کا معائنہ، درجہ حرارت کی نگرانی، اور وقتاً فوقتاً برقی جانچ اہم دیکھ بھال کے کام ہیں۔
