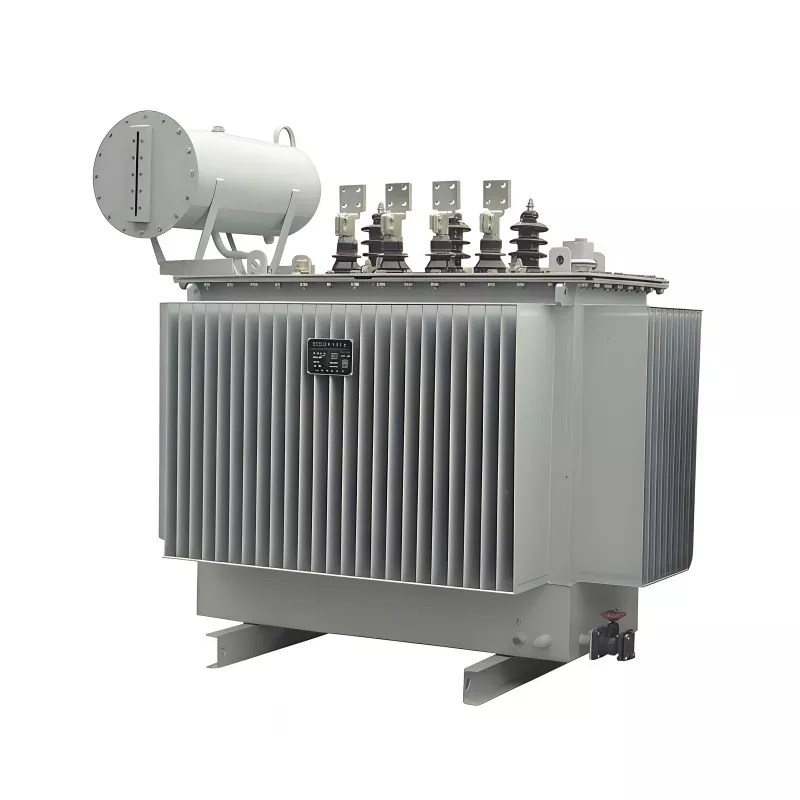

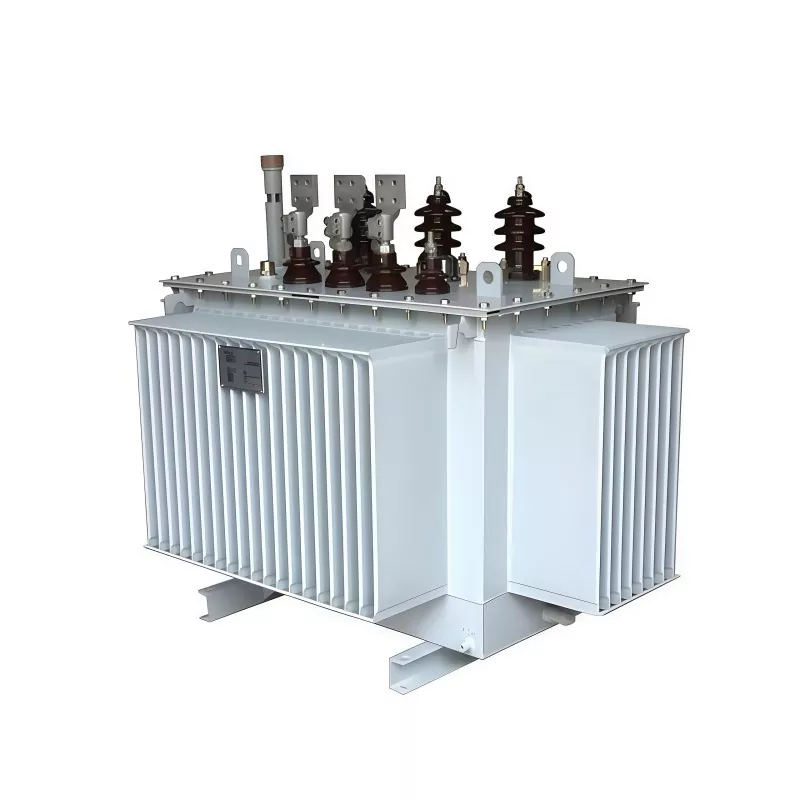

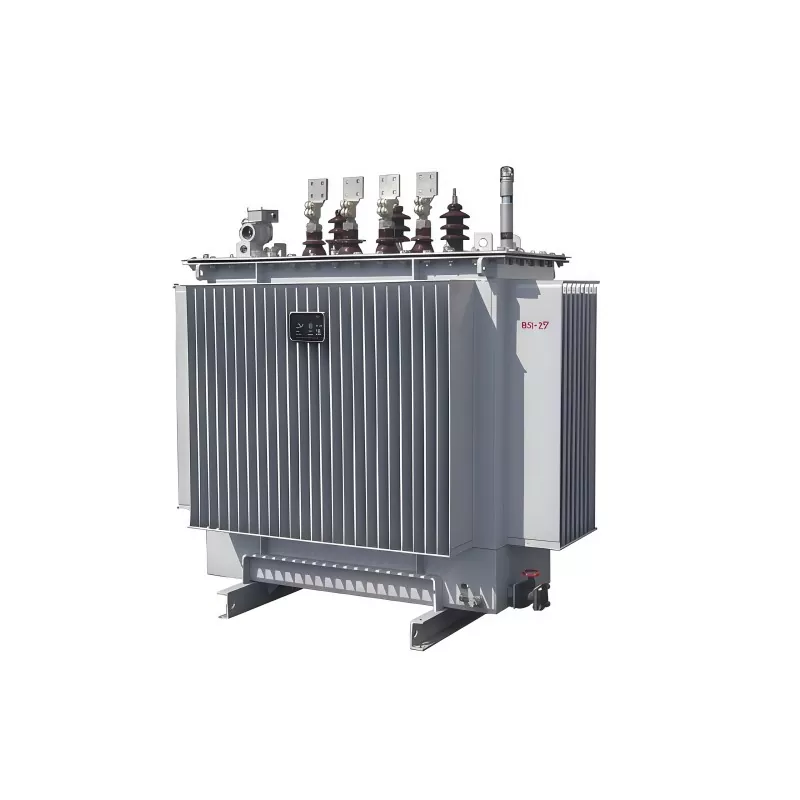

800KVA 15KV تیل میں ڈوبا ہوا ٹرانسفارمر

800kVA 15kV تیل میں ڈوبا ہوا ٹرانسفارمر ایک تھری فیز پاور ڈسٹری بیوشن ٹرانسفارمر ہے جو صنعتی، تجارتی اور یوٹیلیٹی ایپلی کیشنز کے لیے درمیانے درجے کے وولٹیج (15kV کلاس) کو استعمال کے قابل کم وولٹیج کی سطح پر اتارنے کے لیے ڈیزائن کیا گیا ہے۔

یہ ٹرانسفارمر آئل (معدنی یا متبادل موصل تیل) کو موصلیت اور ٹھنڈک دونوں کے طور پر استعمال کرتا ہے۔ تیل قدرتی طور پر گردش کرتا ہے تاکہ ہوا سے پیدا ہونے والی گرمی کو ختم کیا جا سکے، مسلسل بوجھ کے حالات میں مستحکم کارکردگی کو یقینی بناتا ہے۔

کلیدی خصوصیات میں شامل ہیں:

شرح شدہ صلاحیت: 800kVA

بنیادی وولٹیج: 15kV کلاس (عام طور پر 13.8kV / 15kV سسٹم)

کولنگ کا طریقہ: تیل میں ڈوبی ہوئی خود کولنگ (ONAN)

اعلی کارکردگی اور کم نقصان کا ڈیزائن

مضبوط اوورلوڈ صلاحیت اور طویل سروس کی زندگی

یہ پاور ڈسٹری بیوشن نیٹ ورکس میں بڑے پیمانے پر استعمال ہوتا ہے جہاں وشوسنییتا، گرمی کی کھپت، اور استحکام اہم ہیں۔

فیکٹری ٹیسٹنگ کے معیارات

سمیٹ مزاحمت ٹیسٹ

ہر یونٹ کو DC ریزسٹنس ٹیسٹر اور ایک ڈبل بازو برج کا استعمال کرتے ہوئے ٹیسٹ کیا جاتا ہے تاکہ سمیٹنے والی مزاحمت کو چیک کیا جا سکے۔ یہ یقینی بناتا ہے کہ 800kVA 15kV تیل میں ڈوبے ہوئے ٹرانسفارمر کے اندر مینوفیکچرنگ یا ڈھیلے کنکشن میں کوئی خرابی نہیں ہے۔

وولٹیج کا تناسب اور فیز شفٹ کی تصدیق

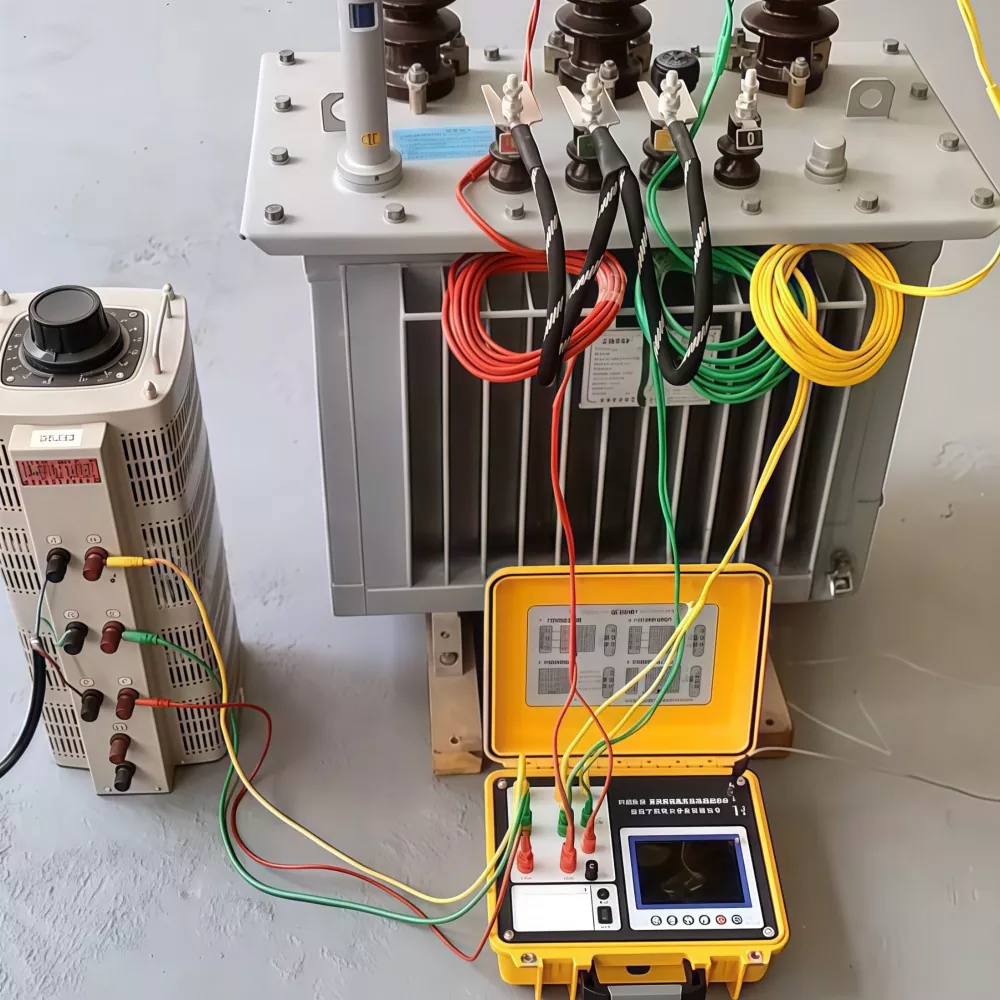

ایک ٹرانسفارمر ریشو ٹیسٹر، صنعتی فریکوئنسی پاور سپلائی، اور وولٹ میٹر کا استعمال اس بات کی تصدیق کے لیے کیا جاتا ہے کہ بنیادی اور ثانوی وولٹیج کا تناسب ڈیزائن کی اقدار سے مماثل ہے اور یہ کہ ویکٹر گروپ کنکشن درست ہے۔

شارٹ سرکٹ مائبادی اور لوڈ لوس ٹیسٹ

شارٹ سرکٹ ٹیسٹنگ رکاوٹ کی خصوصیات اور بوجھ کے نقصانات کی تصدیق کے لیے کی جاتی ہے۔ یہ یقینی بناتا ہے کہ ٹرانسفارمر کی کارکردگی ڈیزائن اور آپریشنل ضروریات کو پورا کرتی ہے۔

بغیر لوڈ نقصان اور نو لوڈ کرنٹ ٹیسٹ

پرائمری سائیڈ پر ثانوی سائیڈ اوپن اور ریٹیڈ وولٹیج لاگو ہونے کے ساتھ، بغیر لوڈ ہونے والے نقصان اور کرنٹ کو متفقہ کارکردگی کے ڈیٹا کی تعمیل کی تصدیق کے لیے ماپا جاتا ہے۔

تمام ٹیسٹ مکمل ہونے کے بعد، ہر یونٹ کے لیے فیکٹری ٹیسٹ رپورٹ جاری کی جاتی ہے۔ کسی بھی غیر موافق آئٹم پر دوبارہ کام کیا جاتا ہے اور دوبارہ ٹیسٹ کیا جاتا ہے۔

گوانجیان سخت کوالٹی کنٹرول کو برقرار رکھتا ہے اس بات کو یقینی بنانے کے لیے کہ ہر ٹرانسفارمر فیکٹری کو مکمل طور پر جانچ کر چھوڑتا ہے اور قابل اعتماد طویل مدتی آپریشن کے لیے تیار ہے۔

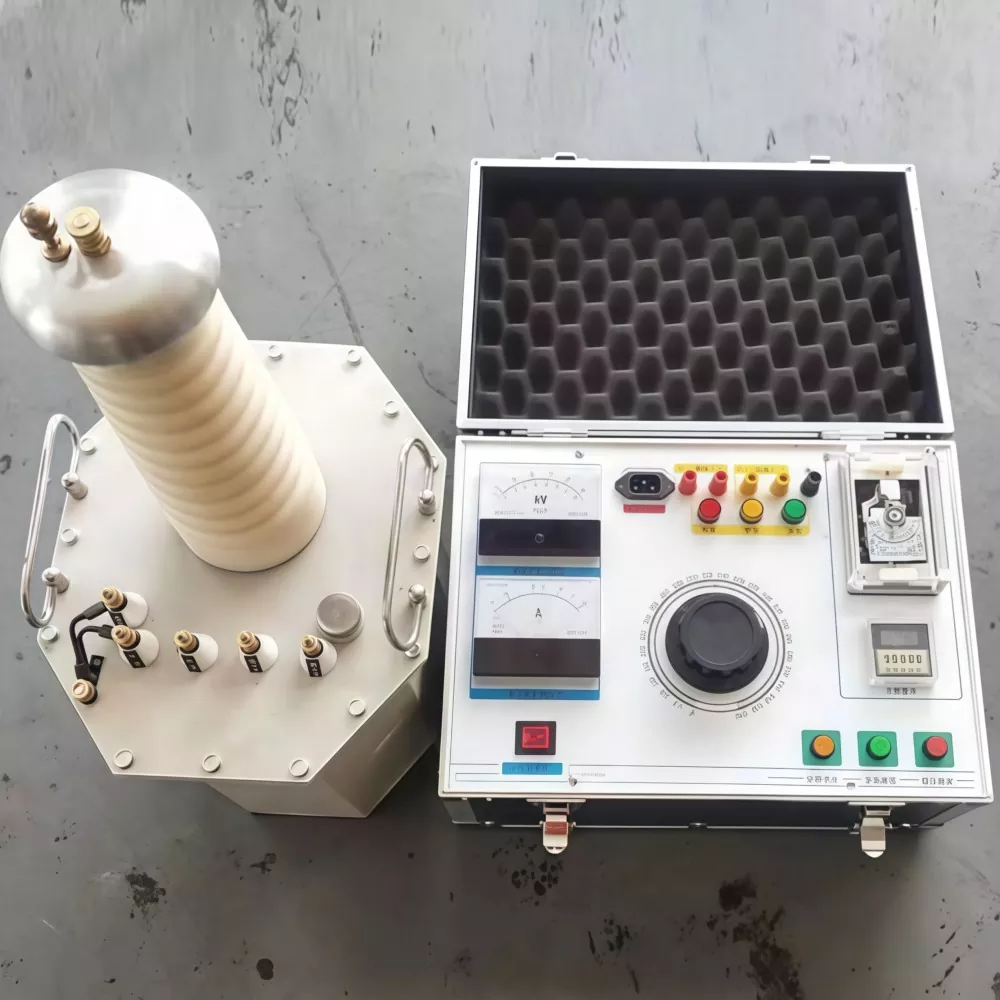

گوانگین ٹرانسفارمر فیکٹری ٹیسٹ کا سامان

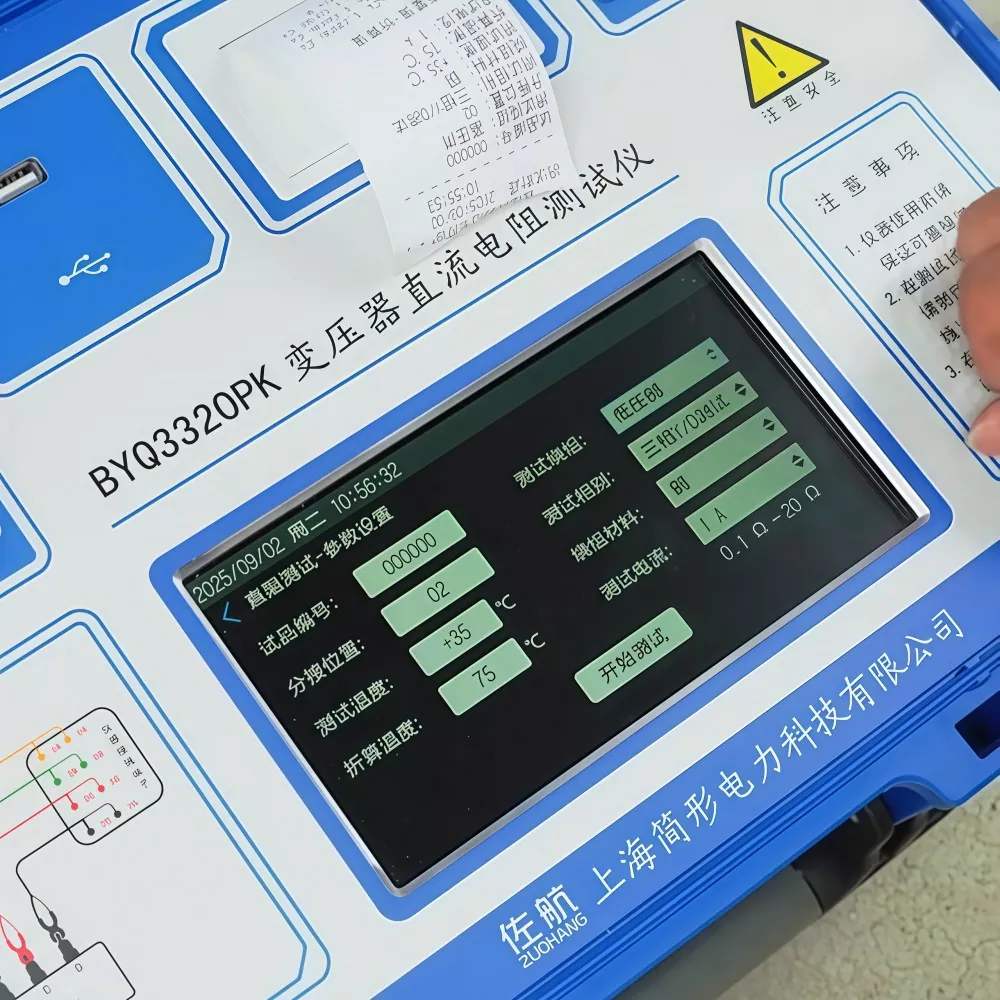

ڈی سی مزاحمتی ٹیسٹر

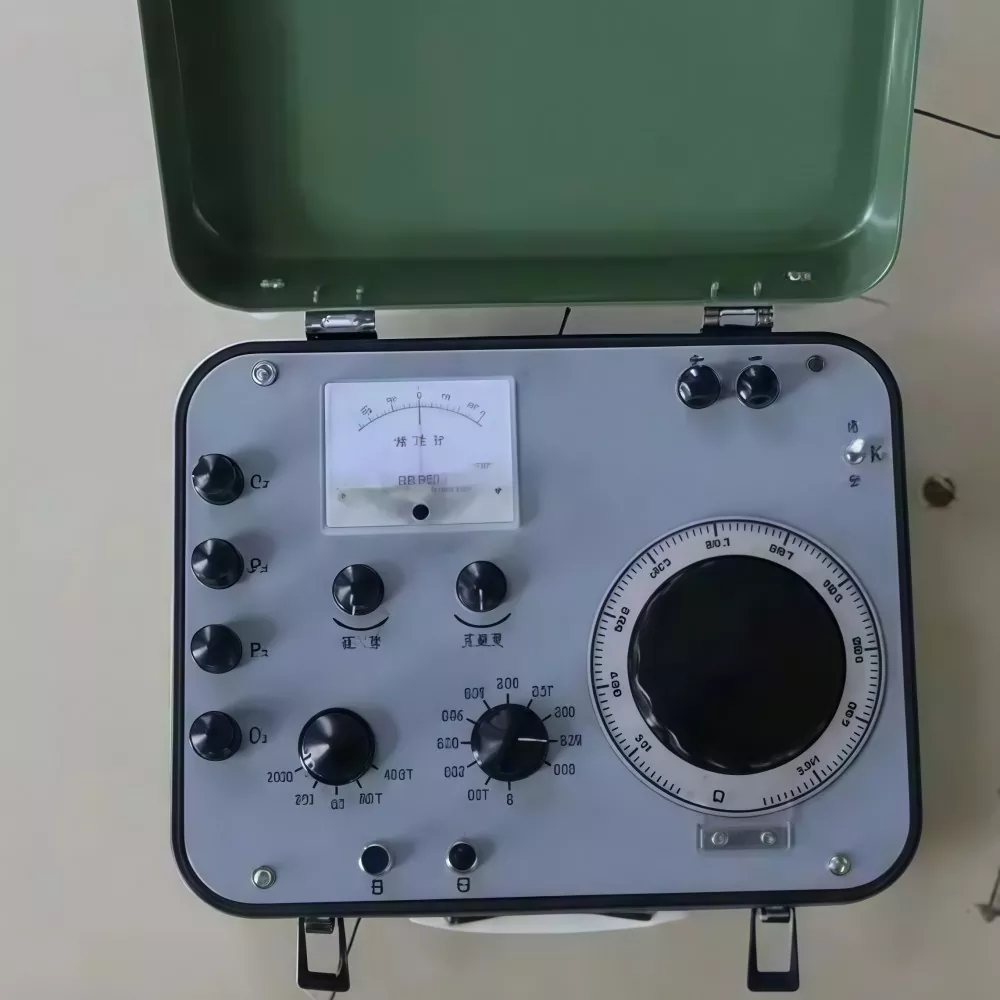

کیلون پل

ٹرانسفارمر ریشو ٹیسٹر اور سایڈست پاور فریکوئینسی وولٹیج ریگولیٹنگ پاور سپلائی

ایکسائٹیشن ٹرانسفارمر اور ملٹی فریکوئنسی پاور جنریٹر

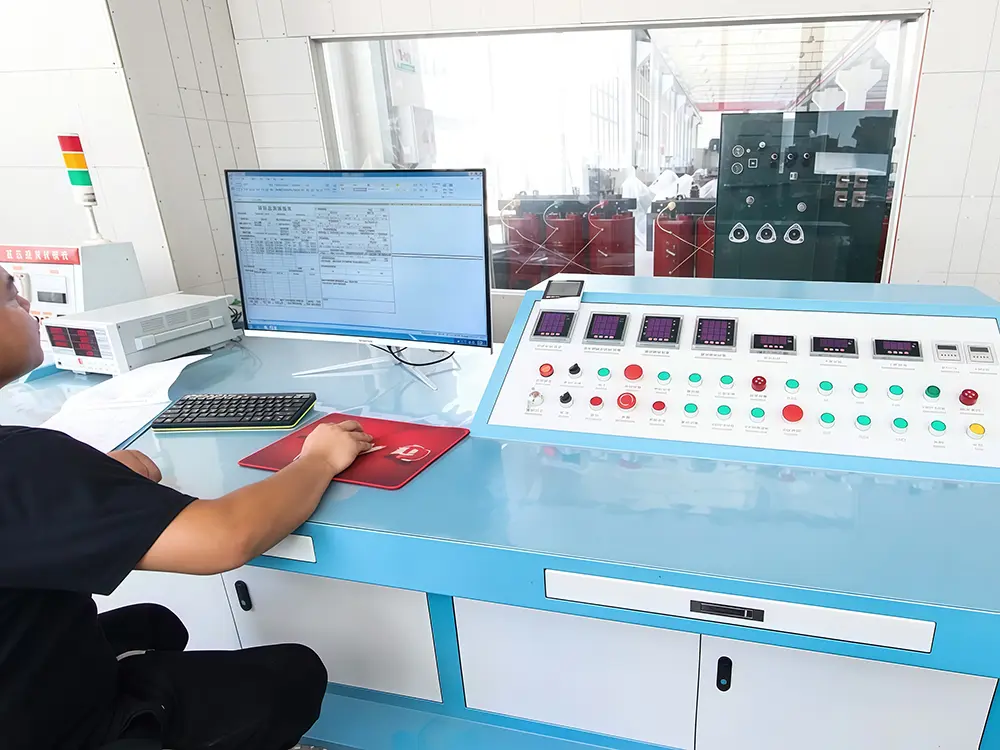

گوانگین ٹرانسفارمر جامع ٹیسٹنگ ورکشاپ

تکنیکی دستاویز

ہماری فیکٹری

شیٹ میٹل ورکشاپ

ورق سمیٹنے والی ورکشاپ

سمیٹنے والی ورکشاپ

سمیٹنے والی اوون ورکشاپ

ٹرانسفارمر اسمبلی ورکشاپ

ٹرانسفارمر کمیشننگ ورکشاپ

اکثر پوچھے گئے سوالات

Q1: 800kVA 15kV ٹرانسفارمر کا بنیادی کام کیا ہے؟

یہ درمیانی وولٹیج بجلی (15kV کلاس) کو کم وولٹیج کی سطح تک لے جاتا ہے جو صنعتی اور تجارتی نظاموں میں صارف کے آخری استعمال کے لیے موزوں ہے۔

Q2: خشک قسم کے بجائے تیل میں ڈوبا ہوا ٹرانسفارمر کیوں استعمال کریں؟

تیل میں ڈوبے ہوئے ٹرانسفارمرز فراہم کرتے ہیں:

● بہتر گرمی کی کھپت

● زیادہ اوورلوڈ کی گنجائش

● طویل موصلیت کی زندگی

● بھاری بوجھ کے تحت کم آپریشنل نقصانات

انہیں بیرونی اور اعلی صلاحیت والے ایپلی کیشنز کے لیے ترجیح دی جاتی ہے۔

Q3: کیا یہ ٹرانسفارمر بیرونی تنصیب کے لیے موزوں ہے؟

جی ہاں تیل میں ڈوبے ہوئے ٹرانسفارمرز کو سیل شدہ ٹینکوں، سنکنرن سے تحفظ، اور موسم کے خلاف مزاحمت کے ساتھ بیرونی استعمال کے لیے ڈیزائن کیا گیا ہے۔

Q4: کیا دیکھ بھال کی ضرورت ہے؟

معمول کی دیکھ بھال میں شامل ہیں:

● تیل کی سطح اور تیل کے معیار کی جانچ

● موصلیت مزاحمت کی جانچ

● درجہ حرارت کی نگرانی

● بشنگ اور ٹرمینل کا معائنہ

Q5: کیا یہ اوورلوڈ حالات کو سنبھال سکتا ہے؟

جی ہاں، ڈیزائن اور ٹھنڈک کے حالات کے لحاظ سے قلیل مدتی اوورلوڈ کی گنجائش کی حمایت کی جاتی ہے، لیکن مسلسل اوورلوڈ کی سفارش نہیں کی جاتی ہے۔
