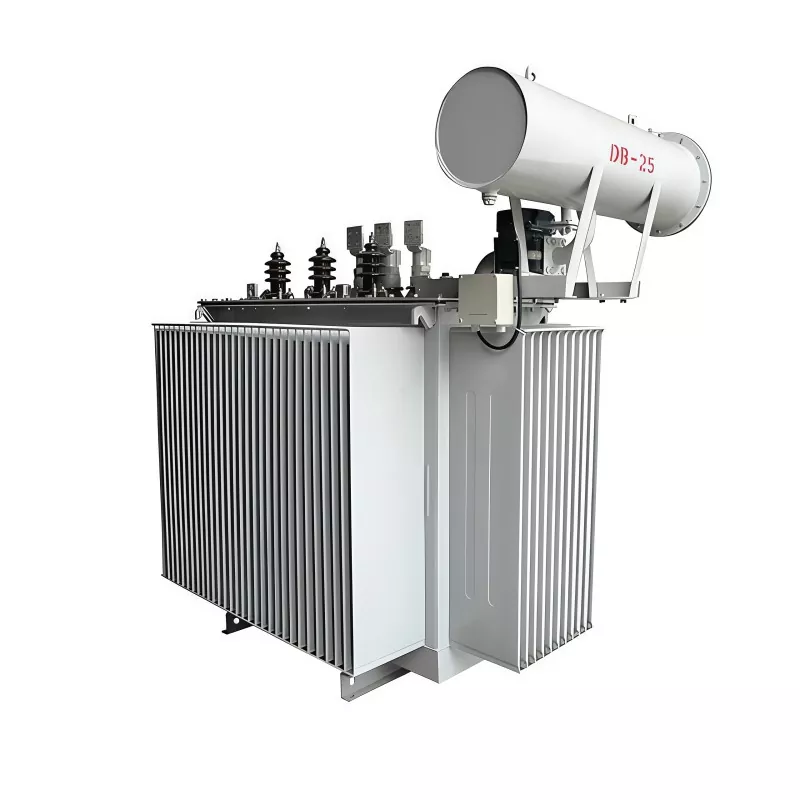

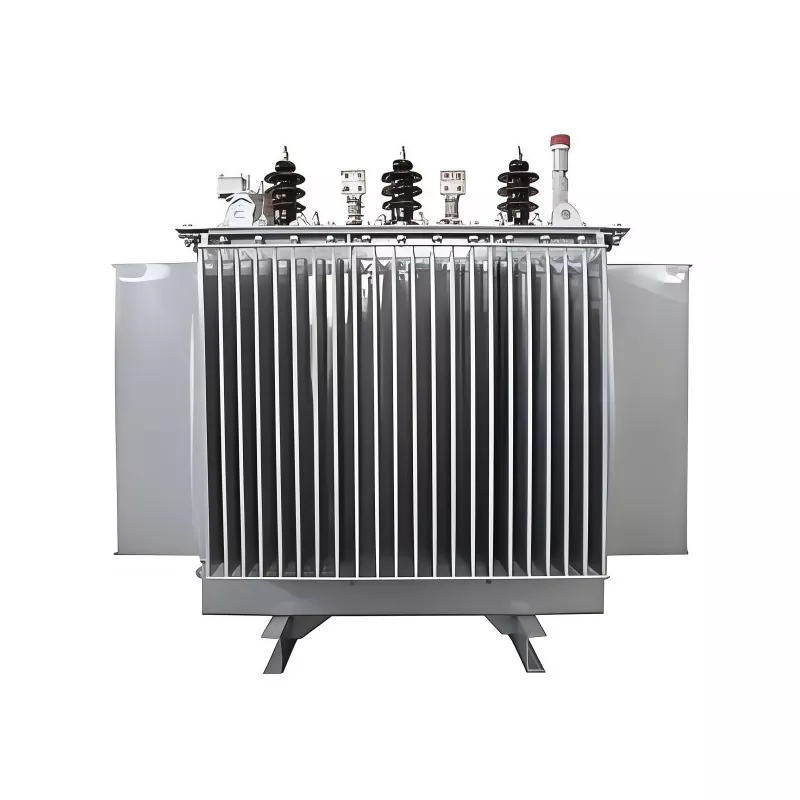

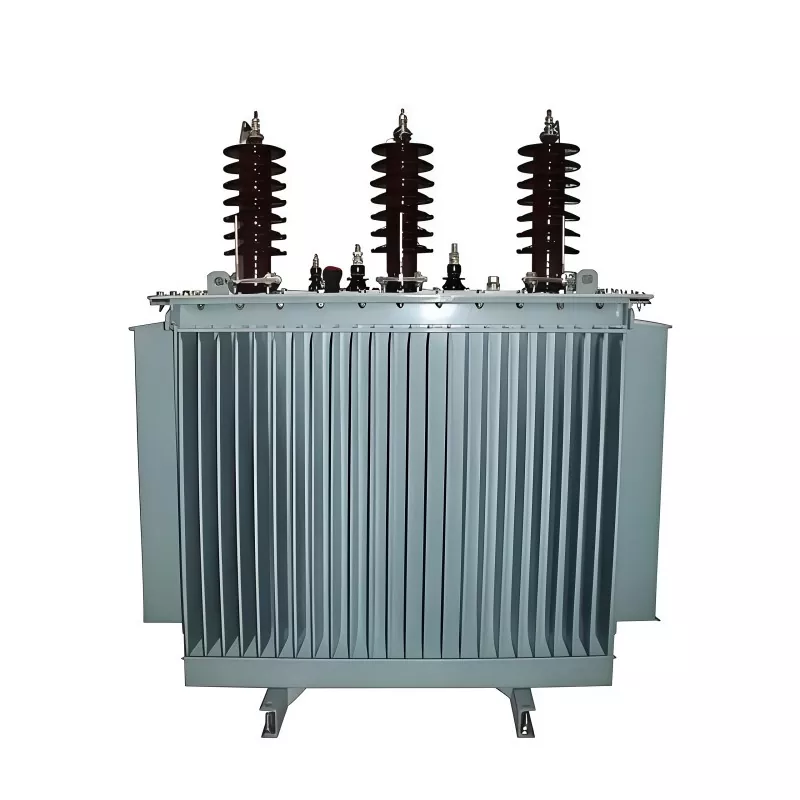

800KVA 35KV تھری فیز آئل ڈوبی ڈسٹری بیوشن ٹرانسفارمر

GUANGBIAN کے ذریعہ تیار کردہ، یہ 800KVA 35KV تھری فیز آئل ایمرسڈ ڈسٹری بیوشن ٹرانسفارمر ایک درمیانے وولٹیج پاور کنورژن ڈیوائس ہے جو ہائی وولٹیج بجلی (35kV) کو کم وولٹیج کی سطح (عام طور پر 0.4kV یا 0.45kV) تک استعمال کرنے کے لیے ڈیزائن کیا گیا ہے۔

یہ انسولیٹنگ آئل کو کولنگ میڈیم اور ڈائی الیکٹرک میڈیم کے طور پر استعمال کرتا ہے، جس سے بیرونی اور صنعتی دونوں ماحول میں آلات کے لیے مستحکم آپریشن، موثر گرمی کی کھپت اور طویل سروس لائف کو یقینی بنایا جاتا ہے۔

پروڈکٹ کی مکینیکل طاقت اور شارٹ سرکٹ برداشت کرنے کی صلاحیت کو مزید بڑھانے کے لیے، ہم نے اس تیل میں ڈوبے ہوئے ٹرانسفارمر کے آئل ڈکٹ لے آؤٹ اور وائنڈنگ کنکشن کنفیگریشن کے حوالے سے جدید ڈیزائن نافذ کیے ہیں۔ مزید برآں، پروڈکٹ کے دیگر تمام اجزاء کے لیے، ہم خصوصی طور پر اپنے دیرینہ، انتہائی معروف، اور اعلیٰ معیار کے وینڈرز کے فراہم کردہ پرزوں کا استعمال کرتے ہیں۔ ہم جو بھی کوشش کرتے ہیں اس کا مقصد اس بات کو یقینی بنانا ہے کہ بیرونی منڈیوں میں برآمد کرنے پر، اس پروڈکٹ کو محفوظ طریقے سے اور بغیر کسی رکاوٹ کے مقامی پاور گرڈز میں ضم کیا جا سکے، اس طرح وسیع تر عوام کی خدمت مؤثر طریقے سے ہو سکے۔

کلیدی فوائد

اعلی کارکردگی کی کارکردگی:آپٹمائزڈ کور ڈیزائن بغیر بوجھ اور بوجھ کے نقصانات کو کم کرتا ہے۔

مضبوط اوورلوڈ صلاحیت:قلیل مدتی چوٹی کی طلب کو مؤثر طریقے سے ہینڈل کرتا ہے۔

بہترین تھرمل مینجمنٹ:تیل کی گردش مستحکم درجہ حرارت کنٹرول کو یقینی بناتی ہے۔

طویل سروس کی زندگی:عام طور پر 20-30 سال کے آپریشن کے لیے ڈیزائن کیا گیا ہے۔

اعلی وشوسنییتا:اتار چڑھاؤ بوجھ کے حالات میں مستحکم کارکردگی

سرمایہ کاری مؤثر آپریشن:توانائی کے نقصان میں کمی طویل مدتی لاگت کو کم کرتی ہے۔

بیرونی استحکام:مناسب دیوار کے ساتھ سخت ماحول کے لیے موزوں ہے۔

تکنیکی دستاویز

آپریٹنگ ماحول

درجہ حرارت کے حالات:

طویل مدتی آپریٹنگ محیط درجہ حرارت: -25℃ ~ +45℃.

زیادہ سے زیادہ آپریٹنگ محیطی درجہ حرارت: +50 ℃ سے زیادہ نہیں۔

اسٹوریج اور نقل و حمل کا درجہ حرارت:

-40℃ ~ +60℃

نمی کے حالات:

رشتہ دار نمی: 25℃ پر ≤95%

اونچائی کے تقاضے:

شرح شدہ اونچائی موافقت کی حد: ≤1000 میٹر

ہماری فیکٹری

شیٹ میٹل ورکشاپ

ورق سمیٹنے والی ورکشاپ

سمیٹنے والی ورکشاپ

سمیٹنے والی اوون ورکشاپ

ٹرانسفارمر اسمبلی ورکشاپ

ٹرانسفارمر کمیشننگ ورکشاپ

دیکھ بھال کے رہنما خطوط

مناسب دیکھ بھال طویل مدتی وشوسنییتا اور حفاظت کو یقینی بناتی ہے:

معمول کا معائنہ

● تیل کی سطح اور تیل کا درجہ حرارت باقاعدگی سے چیک کریں۔

● تیل کے رساو یا غیر معمولی آواز کا معائنہ کریں۔

● لوڈ کی صورتحال اور وولٹیج کے استحکام کی نگرانی کریں۔

تیل کی جانچ

● ڈائی الیکٹرک طاقت ٹیسٹ (BDV ٹیسٹ)

● نمی کے مواد کا تجزیہ

● غلطی کا پتہ لگانے کے لیے تحلیل شدہ گیس کا تجزیہ (DGA)

الیکٹریکل مینٹیننس

● وقتاً فوقتاً ٹرمینل کنکشن کو سخت کریں۔

● موصلیت کی مزاحمت کی پیمائش کریں۔

● سمیٹنے والے مزاحمتی توازن کو چیک کریں۔

کولنگ سسٹم چیک کریں۔

● یقینی بنائیں کہ ریڈی ایٹر کے پنکھ صاف ہیں۔

● ٹھنڈا کرنے والی سطحوں سے دھول اور ملبہ ہٹا دیں۔

تجویز کردہ بحالی سائیکل

● بنیادی معائنہ: ماہانہ

● تیل کی جانچ: ہر 6-12 ماہ بعد

● جامع اوور ہال: ہر 3-5 سال بعد (لوڈ کے حالات پر منحصر ہے)

ایپلی کیشنز

800KVA 35KV تھری فیز آئل ایمرسڈ ڈسٹری بیوشن ٹرانسفارمر درمیانے سے لے کر بڑی بجلی کی طلب کے منظرناموں کی وسیع رینج کے لیے موزوں ہے:

● صنعتی مینوفیکچرنگ پلانٹس

● کان کنی کے کام اور بھاری مشینری کی جگہیں۔

● کمرشل کمپلیکس اور شاپنگ سینٹرز

● قابل تجدید توانائی کے نظام (شمسی اور ہوا کے سب اسٹیشن)

● دیہی اور شہری پاور گرڈ کی تقسیم

● بنیادی ڈھانچے کے منصوبے (ریلوے، ہائی وے، تعمیراتی مقامات)

● یوٹیلیٹی سب سٹیشنز اور علاقائی ڈسٹری بیوشن سٹیشن

اکثر پوچھے گئے سوالات

Q1: 800KVA 35KV ٹرانسفارمر کا بنیادی کام کیا ہے؟

یہ 35kV درمیانے وولٹیج کی بجلی کو صنعتی اور تجارتی استعمال کے لیے استعمال کے قابل کم وولٹیج پر لے جاتا ہے۔

Q2: تیل میں ڈوبے ہوئے اور خشک قسم کے ٹرانسفارمرز میں کیا فرق ہے؟

تیل میں ڈوبے ہوئے ٹرانسفارمرز ٹھنڈک اور موصلیت کے لیے انسولیٹنگ تیل کا استعمال کرتے ہیں، جو خشک قسم کے ٹرانسفارمرز کے مقابلے میں بہتر گرمی کی کھپت اور زیادہ اوورلوڈ صلاحیت کی پیشکش کرتے ہیں۔

Q3: کیا یہ ٹرانسفارمر باہر استعمال کیا جا سکتا ہے؟

جی ہاں یہ خاص طور پر بیرونی سب سٹیشنوں اور سخت ماحولیاتی حالات کے لیے ڈیزائن کیا گیا ہے۔

Q4: کون سے عوامل ٹرانسفارمر کی کارکردگی کو متاثر کرتے ہیں؟

بنیادی مواد کا معیار، بوجھ کی شرح، سمیٹنے والا مواد (تانبا/ایلومینیم)، اور دیکھ بھال کی حالت سبھی کارکردگی کو متاثر کرتے ہیں۔

Q5: کیا حسب ضرورت دستیاب ہے؟

جی ہاں وولٹیج کا تناسب، وائنڈنگ میٹریل، ٹیپ چینجر کی قسم، اور ٹینک کے ڈیزائن کو پروجیکٹ کی ضروریات کی بنیاد پر اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
