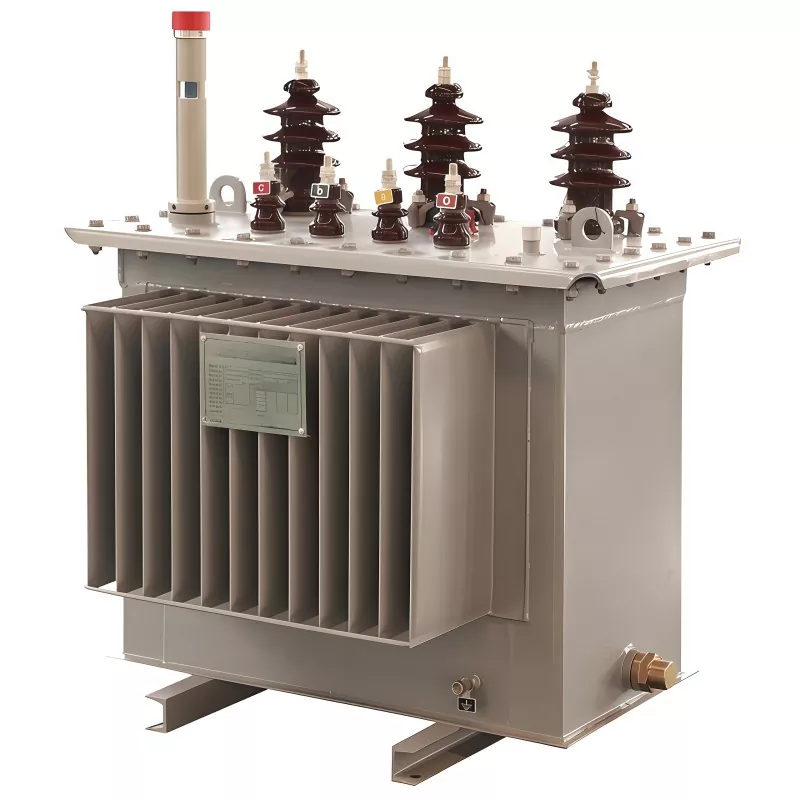

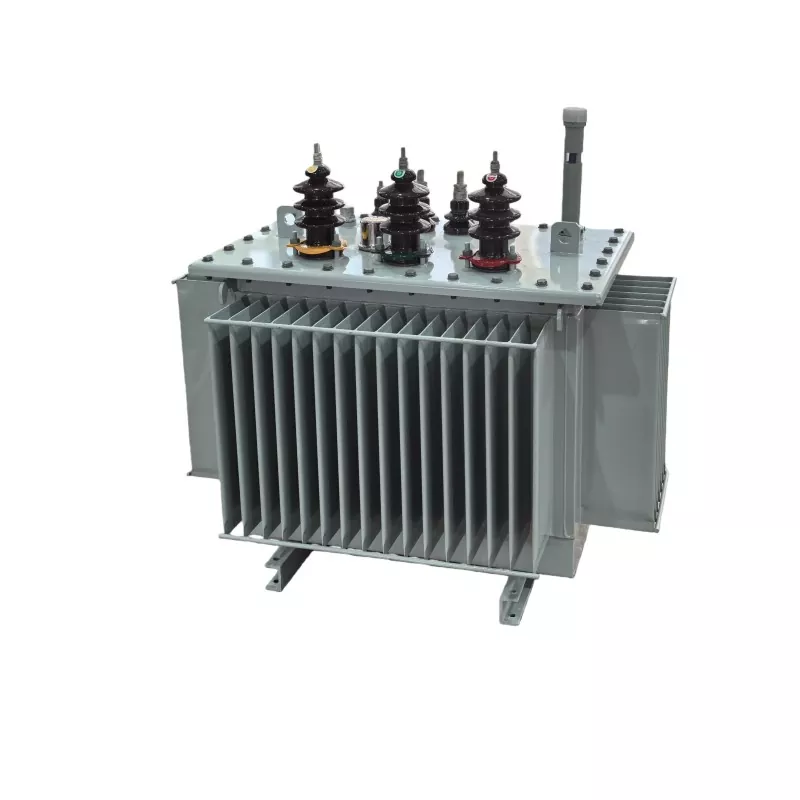

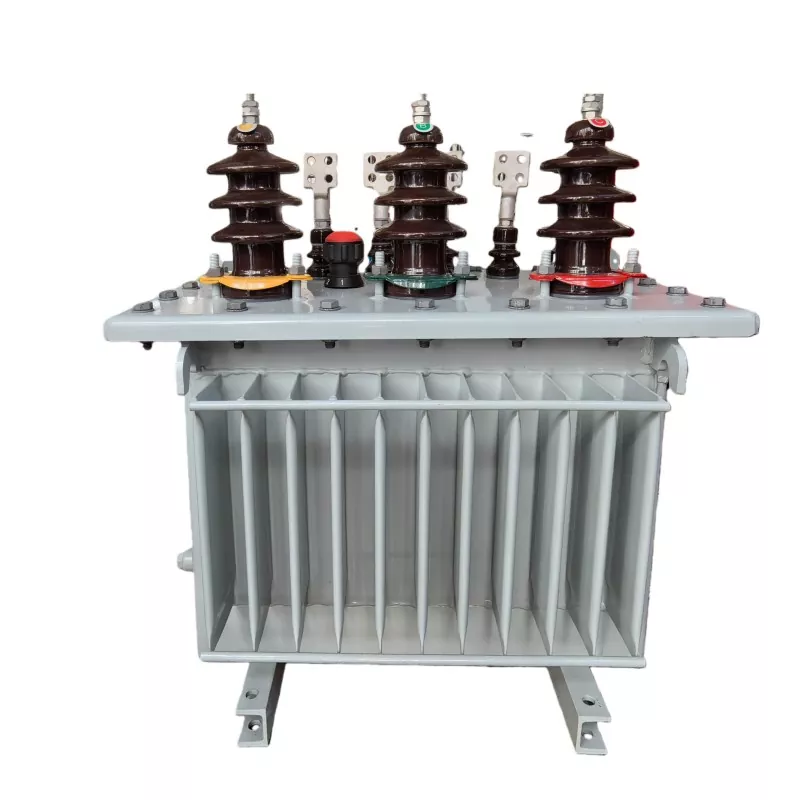

100KVA 11KV تیل میں ڈوبا ہوا ٹرانسفارمر

100KVA 11KV آئل ایمرسڈ ٹرانسفارمر ایک درمیانے وولٹیج کی تقسیم کا ٹرانسفارمر ہے جسے صنعتی، تجارتی اور یوٹیلیٹی پاور ڈسٹری بیوشن سسٹمز کے لیے 11kV پرائمری وولٹیج کو کم وولٹیج کی سطح (عام طور پر 400V / 415V / 0.4kV) تک لے جانے کے لیے ڈیزائن کیا گیا ہے۔

یہ معدنی انسولیٹنگ تیل کو ٹھنڈک اور موصل دونوں کے طور پر استعمال کرتا ہے، مستحکم تھرمل کارکردگی اور مسلسل بوجھ کے حالات میں اعلی ڈائی الیکٹرک طاقت کو یقینی بناتا ہے۔

درخواست کیس

GUANGBIAN کے تیار کردہ 100KVA 11KV آئل ایمرسڈ ٹرانسفارمر کو حال ہی میں ایک افریقی گاہک نے ایک ناکام ٹرانسفارمر کو تبدیل کرنے کے لیے لگایا تھا جس نے بجلی کی مقامی تقسیم کے نظام میں شارٹ سرکٹ کو نقصان پہنچایا تھا۔

اس پراجیکٹ میں، اصل ٹرانسفارمر میں ایلومینیم وائنڈنگز کا استعمال کیا گیا تھا، جنہیں لاگت کی بچت کی وجہ سے منتخب کیا گیا تھا۔ تاہم، گرڈ کے غیر مستحکم حالات اور صارف کی طرف بار بار وولٹیج کے اتار چڑھاو کی وجہ سے، ٹرانسفارمر کو بار بار اوورلوڈ اور شارٹ سرکٹ کے دباؤ کا سامنا کرنا پڑا، جس کی وجہ سے ضرورت سے زیادہ ہیٹنگ اور آخر کار سمیٹنے میں ناکامی ہوئی۔

100KVA ٹرانسفارمر کے لیے کاپر بمقابلہ ایلومینیم وائنڈنگز

100KVA ڈسٹری بیوشن ٹرانسفارمر کے لیے، گوانجیان دونوں فراہم کرتا ہے:

● کاپر سمیٹنے کا اختیار

● ایلومینیم سمیٹنے کا اختیار

جبکہ ایلومینیم وائنڈنگ کم ابتدائی لاگت پیش کرتے ہیں، ان کی تھرمل برداشت اور مکینیکل طاقت تانبے کی وائنڈنگز کے مقابلے نسبتاً کم ہے۔

غیر مستحکم بجلی کے ماحول میں - جیسے:

● بار بار وولٹیج کے اتار چڑھاؤ

● ہائی انرش موجودہ حالات

● بار بار شارٹ سرکٹ کے واقعات

ایلومینیم وائنڈنگز کا زیادہ خطرہ ہے:

● اوورلوڈ حالات میں زیادہ گرمی

● موصلیت کا انحطاط

● سخت گرڈ ایپلی کیشنز میں کم عمر

لاگت بمقابلہ قابل اعتماد غور

اگرچہ ایلومینیم وائنڈنگ ٹرانسفارمرز کی ابتدائی خریداری کی لاگت کم ہوتی ہے، لیکن حقیقی دنیا کی ایپلی کیشنز یہ ظاہر کرتی ہیں کہ غیر مستحکم گرڈ ماحول میں، زندگی کی کل لاگت اس کی وجہ سے بڑھ سکتی ہے:

● دیکھ بھال کی ضروریات

● غیر متوقع ناکامیاں

● تبدیلی کے اخراجات

لہذا، طویل مدتی نظام کے استحکام کو یقینی بنانے اور غیر منصوبہ بند وقت کو کم کرنے کے لیے، مواد کا انتخاب صرف ابتدائی قیمت کے بجائے اصل آپریٹنگ حالات پر مبنی ہونا چاہیے۔

تکنیکی دستاویز

آپریٹنگ ماحول

درجہ حرارت کے حالات:

طویل مدتی آپریٹنگ محیط درجہ حرارت: -25℃ ~ +45℃.

زیادہ سے زیادہ آپریٹنگ محیطی درجہ حرارت: +50 ℃ سے زیادہ نہیں۔

اسٹوریج اور نقل و حمل کا درجہ حرارت:

-40℃ ~ +60℃

نمی کے حالات:

رشتہ دار نمی: 25℃ پر ≤95%

اونچائی کے تقاضے:

شرح شدہ اونچائی موافقت کی حد: ≤1000 میٹر

تکنیکی پوزیشننگ بمقابلہ حریف

تیل میں ڈوبا بمقابلہ خشک قسم کا ٹرانسفارمر

تیل میں ڈوبے ہوئے ٹرانسفارمرز ہیوی ڈیوٹی، آؤٹ ڈور اور طویل زندگی کے لیے زیادہ موزوں ہیں۔

نچلے معیارات کے مقابلے (S9 / S11 / S13 سیریز کا رجحان)

● S9: زیادہ نقصانات، فرسودہ کارکردگی کا معیار

● S11: بیس لائن جدید کارکردگی

● S13: کم نقصان، اعلی کارکردگی والا ڈیزائن (برآمد مارکیٹوں میں ترجیح دی جاتی ہے)

S13 کور ٹیکنالوجی کے ساتھ ڈیزائن کیا گیا ایک 100KVA ٹرانسفارمر S11 کے مقابلے میں بغیر لوڈ ہونے والے نقصانات کو 15-30% تک کم کر سکتا ہے، طویل مدتی آپریشن پر ROI کو بہتر بناتا ہے۔

مارکیٹ کی سطح کے مسابقتی پوزیشننگ

عام مینوفیکچررز کے مقابلے میں:

● بہتر نقصان پر کنٹرول (نو لوڈ + لوڈ نقصان کی اصلاح)

● مضبوط شارٹ سرکٹ برداشت کرنے کی صلاحیت

● سگ ماہی کی بہتر ٹیکنالوجی (تیل کے رساو کی روک تھام)

● برآمدی منڈیوں کے لیے بہتر تعمیل دستاویزات

ہماری فیکٹری

شیٹ میٹل ورکشاپ

ورق سمیٹنے والی ورکشاپ

سمیٹنے والی ورکشاپ

سمیٹنے والی اوون ورکشاپ

ٹرانسفارمر اسمبلی ورکشاپ

ٹرانسفارمر کمیشننگ ورکشاپ

اکثر پوچھے گئے سوالات

Q1: 100KVA تیل میں ڈوبے ہوئے ٹرانسفارمر کی عمر کتنی ہے؟

عام طور پر 20-30 سال، لوڈ کے حالات، دیکھ بھال، اور تنصیب کے ماحول پر منحصر ہے۔

Q2: کیا اسے باہر استعمال کیا جا سکتا ہے؟

جی ہاں تیل میں ڈوبے ہوئے ٹرانسفارمرز کو خاص طور پر بیرونی سب سٹیشنوں اور سخت ماحول کے لیے ڈیزائن کیا گیا ہے۔

Q3: کیا دیکھ بھال کی ضرورت ہے؟

● تیل کی سطح کا باقاعدہ معائنہ

● وقتاً فوقتاً تیل ڈائی الیکٹرک ٹیسٹنگ

● جھاڑنا اور کنکشن سخت کرنا

● درجہ حرارت کی نگرانی

دیکھ بھال کے وقفے عام طور پر خشک قسم کے ٹرانسفارمرز سے زیادہ ہوتے ہیں۔

Q4: 11KV اور 10KV ٹرانسفارمرز میں کیا فرق ہے؟

11KV نظام وولٹیج کی ایک اعلی سطح ہے، جو عام طور پر بین الاقوامی تقسیمی نیٹ ورکس میں استعمال ہوتی ہے۔ کارکردگی کے اصول یکساں رہتے ہیں، لیکن موصلیت کی ضروریات سخت ہیں۔

Q5: کیا یہ قابل تجدید توانائی کے منصوبوں کے لیے موزوں ہے؟

جی ہاں اس کے استحکام اور اوورلوڈ رواداری کی وجہ سے یہ شمسی اور ہوا کے اسٹیپ ڈاون ڈسٹری بیوشن سسٹم میں بڑے پیمانے پر استعمال ہوتا ہے۔
